Обломок ножа

Рекомендованные сообщения

konst9174

Достался мне обломок кованого ножа, выкопанный в Черепановском районе при копке картофеля. Зная мою неуемную страсть к старым железякам, коллега притараканил его мне в подарок. Долго не доходили руки, железа носилась в сумочке, дожидалась свободного для рукоблудства времени. И вот свершилось.

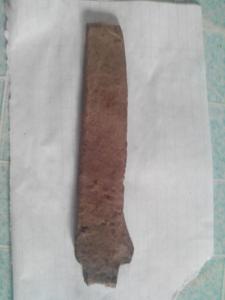

Исходник.


Шелессяко провела полтора часа в коробке с углем в мангале. Остыла. Затем два часа в растворе "крот".

После этого проведена очистка латунной щеткой, и вся окакалость сошла на нет. Остались лишь благородные раковины "под старину".

При помощи заочного станка и,  затем, шлифовальной насадки с наждачкой придана форма и выправлен наконечник лезвия. Начата слесарка хвостовика.

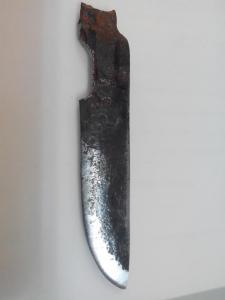

Промежуточный результат: лезвие 88х20 мм. Обух 4 мм.

Пока так))

Буду рукожопить дальше)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

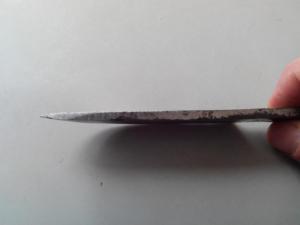

Вид с обуха




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Вид с обуха

Планируется "орковский" дизайн, без полировки род зеркало, простой формы рукоять. Над больстером пока думаю. Даже мысль была использовать говяжий мосел в качестве материала)))



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

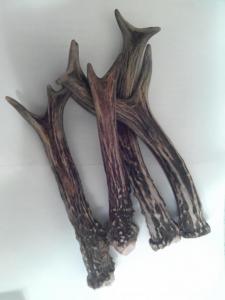

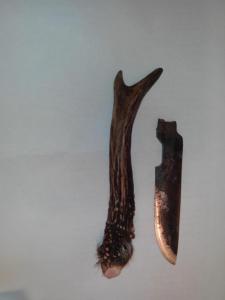

Приехала рукоять для ножа)))


Как-то так))




Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
giliki

@konst9174просьба конечный результат потом показать.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Несомненно))



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Отслесарен. Закален. Обработан.

Клинок. Больстер. Рукоять.

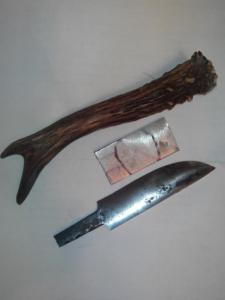

Остался самый геморрой))))IMG_20161107_204222.jpg



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Печалька, блиииин...)))


Сильный я...  Но глупый....



Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
андред

@konst9174 что случилось? фото не открывается

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Сломал тиски))))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
андред

:D:D:D@konst9174 бывает

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

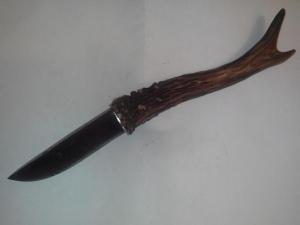

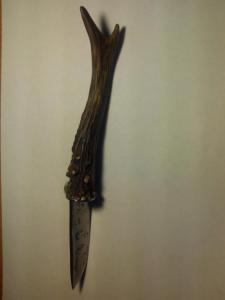

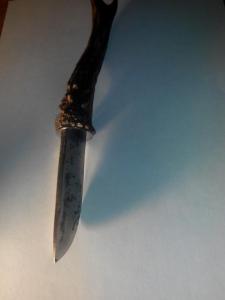

Перед вклейкой (оххх... Больстееер... Неужто сделан)))

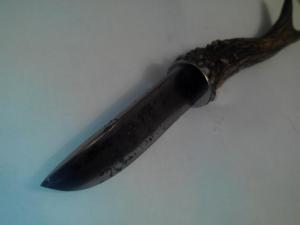

IMG_20161108_232615.jpg IMG_20161108_232626.jpg

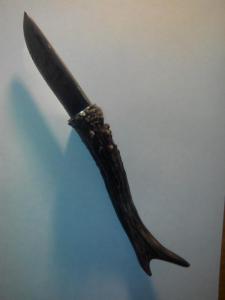

IMG_20161108_232931.jpg IMG_20161108_233016.jpg IMG_20161108_233053.jpg

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Андрей Петрович

Ну ёлки палки... Хотел весь процесс "монтажа" увидеть, дабы перенять, а тут те на... Уже только факт изделия. Жаль.

А получилось оригинально.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Рэд

У меня только один вопрос

Почему рог именно так поставили , а не изгибом в верх ?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Процесс монтажа..

Для начала больстер. Нечаянно оказалось, что 5-ти рублевая монета идеально подходит по диаметру рога. На доске закрепил 3мя саморезами монету, наметил примерное отверстие под клинок, просверлил, затем напиллинг, напиллинг, напиллинг. И только после этого шлифовка наружней стороны (на один больстер ушло 20 рублей: то дырка криво, то сначала отшлифовал и при напиллинге закосячил полировку))) Когда был подогнан больстер, на выровненной поверхности рога сквозь дырку больстера отмечено будущее отверстие. Сверлом, примерно по толщине хвостовика высверлено 2 отверстия чуть длиннее хвостовика. Затем этим же сверлом постепенно "фрезеровалось" в одно, периодически контролируя как входит хвост. У меня наугад получилось ровно))).

Развел эпоксидку. Замотал рог и клинок в малярный скотч. Вклеил, ватным диском удалил излишки клея. В станок не зажимал, клинок встал ровно и крепко без станка. Спустя 12 часов нож готов к чистовой отделке.

Учитывая качество металл, не смотря на отжиг в углях без доступа воздуха и закалку) планирую провести еще закалку в графите (типа, цементирование)))

Есть еще три рогульки и желание))) со следующим ножом, надеюсь предоставлю пошаговый отчет))) но в другом разделе, ибо копаных ножей, увы, больше нет и это будет не реставрация)))

Рэду:

Примерял с разных сторон. Так смотрится более органично. Мне под левую руку изгиб удобнее в руку ложится)))

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Андрей Петрович

Спасибо!

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Рэд

Спасибо за ответ !

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Продолжил как появилось время.

Картинка - эмблема медика. Нашел, распечатал на струйнике. Вырезал. Замочил.

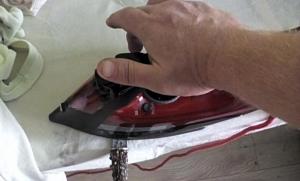

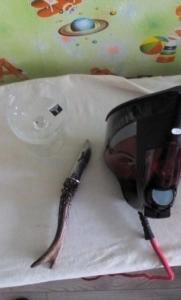

Картинка на клинок. Утюг на картинкартинку.IMG_20161120_160958.jpg

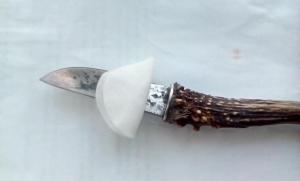

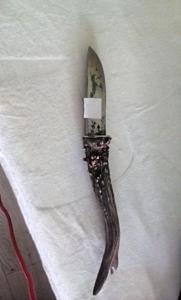

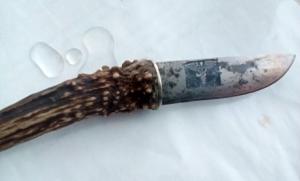

Результат в нескольких кадрах. (Высохшую бумазею намочил, отмочил, нежными:-) движениями стёр, и осталось....IMG_20161120_161023.jpgIMG_20161120_161258.jpgIMG_20161120_161718.jpg

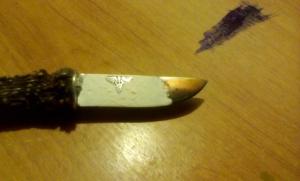

Хочу предупредить: на поверхность, полированную пастой ГОИ картинка не клеится!!!Переведенная картинка - полуфабрикат и пропускает ток! Эмпирическим путем дошел до "докраски" корректором (ну не было в ординаторской больше ничего):-)

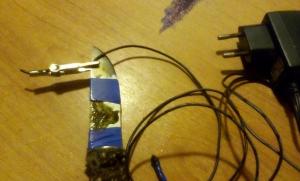

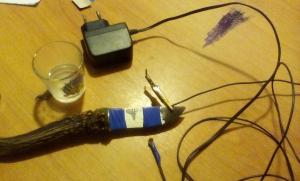

Весь наборIMG_20161120_190247.jpg

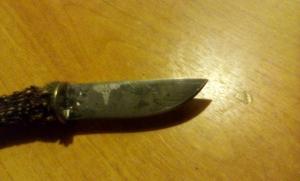

Результат


Первый опыт тонкого рисунка на клинка получен:-):-):-)



Специально для Андрея, свет-Петровича - пошагово:-):-):-):-):-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
konst9174

Фото не очень, но еще не вечер, еще не все погасли краски дня:-):-):-)

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Андрей Петрович
13 часа назад, konst9174 сказал:

Специально для Андрея, свет-Петровича - пошагово:-):-):-):-):-)

Спасибо!
