Garrett Ace 150, распиновка проводов

[КрасноСолнышко]

Друзья, всех приветствую

нужна распиновка проводов там где от катушки провод подходит к голове

может есть у кого?

[prorab]

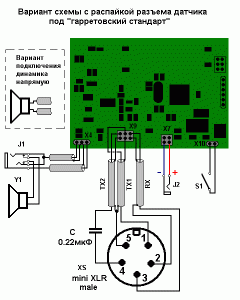

Такая?





[КрасноСолнышко]

@prorab



у меня от катушки провод, от штекера отвалился

[prorab]

[Comandor29982]

Отдавал технарям в ремонт, на работе. Тоже контакт пропадал. Они мне рисовали инструкцию "на будущее" какой цветной проводок куда. Но это было пару лет назад, я не помню, куда дел бумажку...


[Comandor29982]

О, уже не надо искать, думаю!


[КрасноСолнышко]

@prorab у меня два белых и зелёный

один белый выходит из толстого с оплёткой на котором красная полоса

другой тоже белый и тоже выходит из толстого с оплёткой но белого без полосы

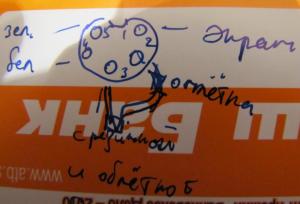

[prorab]



[КрасноСолнышко]

@prorab благодарю.

более чем.



всем спасибо

ася ожила
