Металлоискатель глубинный

[Tinkof2m]

В инете искал схему и описание сборки глубинного металлоискателя, ток чет ни чего не нашел, подскажите ссылочкой плиз на схему с описанием сборки ибо в радиоэлектронике плохо шарю, поэтому описание сборки желательно дохотчивое, понятное и точное, желательно с картинками.Нужен мд для определенного места и цели... примерно на глубине 1.5-3 метра лежит железный ящик размеров 80х50х50, нужно его найти, какой мд самодельный подойдет для этого?? заранее спасибо.

[Belito]

Может проще в аренду взять для одного раза?

[КрасноСолнышко]

купите в магазине чип и дип наборы продаются

если хочется паять

[Tinkof2m]

1 минуту назад, КрасноСолнышко сказал:

купите в магазине чип и дип наборы продаются

если хочется паять

киньте ссылочку плиз

[Tinkof2m]

1 минуту назад, КрасноСолнышко сказал:

купите в магазине чип и дип наборы продаются

если хочется паять

а какой мд будет брать на глубину 1.5-3 метра???я думаю только узкой направленности-глубинник, в аренду негде взять, ды и нужно чтоб меньше кто знал, городок маленький)))а купить готовый очень дорого, вот и ищу схему с обьяснением как спаять самому, дешевле же выйдет ...

[kashakru]

Лучший из самых простых глубинников это МД "ПИРАТ"  И в сборке прост и в настройке и катушку намотать как два пальца об асфальт! :))))

Поищите наборы для сборки их полно в интернете!

[Tinkof2m]

Только что, kashakru сказал:

Лучший из самых простых глубинников это МД "ПИРАТ"  И в сборке прост и в настройке и катушку намотать как два пальца об асфальт! :))))

Поищите наборы для сборки их полно в интернете!

а у пирата глубина обнаружения зависит от размера катушки и все???про дискрим не говорю вообще.

[КрасноСолнышко]

Только что, Tinkof2m сказал:

а какой мд будет брать на глубину 1.5-3 метра???я думаю только узкой направленности-глубинник, в аренду негде взять, ды и нужно чтоб меньше кто знал, городок маленький)))а купить готовый очень дорого, вот и ищу схему с обьяснением как спаять самому, дешевле же выйдет ...

у кощея на сапёрную лопату заявлено 1.5 метра

у меня был, я блок один покупал, остальное всё сам делал

не сложно

[Tinkof2m]

киньте ссылочки где наборы покупали плиз, сюда или в лс

[kashakru]

1 минуту назад, Tinkof2m сказал:

а у пирата глубина обнаружения зависит от размера катушки и все???про дискрим не говорю вообще.

Да чем больше катушка тем глубже видит, но видит только более менее крупные объекты!

[Tinkof2m]

Только что, kashakru сказал:

Да чем больше катушка тем глубже видит, но видит только более менее крупные объекты!

размер примерный писал выше, глубина до 3х метров возможно и глубже...большая катушка понадобится???

[КрасноСолнышко]

2 минуты назад, Tinkof2m сказал:

киньте ссылочки где наборы покупали плиз, сюда или в лс

смотрю сейчас

пока не могу найти

раньше продавали

давно на сайте не лазил

[kashakru]

2 минуты назад, Tinkof2m сказал:

размер примерный писал выше, глубина до 3х метров возможно и глубже...большая катушка понадобится???

А какую цель? танк на 4 метра точно возьмёт! Катушку делают квадратной с шириной квадрата где то 80-90см

[Tinkof2m]

1 минуту назад, kashakru сказал:

А какую цель? танк на 4 метра точно возьмёт! Катушку делают квадратной с шириной квадрата где то 80-90см

80х50х50 см возможно железный, в нутри точно много монеток

Изменено 30 мая 2017 года в 19:14 пользователем Tinkof2m

[kashakru]

1 минуту назад, Tinkof2m сказал:

80х50х50 см возможно железный, в нутри точно много монеток

На два метра точно возьмет!!!

[Tinkof2m]

22 минуты назад, kashakru сказал:

А какую цель? танк на 4 метра точно возьмёт! Катушку делают квадратной с шириной квадрата где то 80-90см

а поподробней о катушке можно?? как делали?

[kashakru]

пластиковая труба  20ка на уголках спаиваится  в квадрат, потом по периметру разрезается и внутрь этой трубы мотается катушка. Примерно 15-18 витков проводом

07 мм. а дальше к выводам пояется провод который идет к МД.  а в пропил при желании можно залит эбакситку или силикон.

Мы с такой катушкой поршень с шатуном от трактора с 1.5+ метра выкопали.

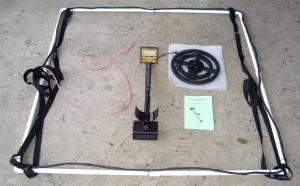

Вот такая примерно катушка должна получится!

[Tinkof2m]

2 минуты назад, kashakru сказал:

пластиковая труба  20ка на уголках спаиваится  в квадрат, потом по периметру разрезается и внутрь этой трубы мотается катушка. Примерно 15-18 витков проводом

07 мм. а дальше к выводам пояется провод который идет к МД.  а в пропил при желании можно залит эбакситку или силикон.

Мы с такой катушкой поршень с шатуном от трактора с 1.5+ метра выкопали.

Вот такая примерно катушка должна получится!

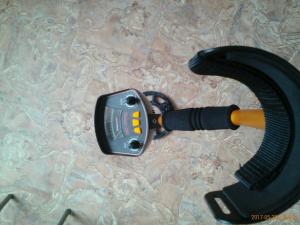

а вот к этому мд можно такую припоять???

[kashakru]

1 минуту назад, Tinkof2m сказал:

а вот к этому мд можно такую припоять???

Нет. Такая катушка только для импульсного МД.

[Виталий.]

30.05.2017 в 22:50, Tinkof2m сказал:

В инете искал схему и описание сборки глубинного металлоискателя, ток чет ни чего не нашел, подскажите ссылочкой плиз на схему с описанием сборки ибо в радиоэлектронике плохо шарю, поэтому описание сборки желательно дохотчивое, понятное и точное, желательно с картинками.Нужен мд для определенного места и цели... примерно на глубине 1.5-3 метра лежит железный ящик размеров 80х50х50, нужно его найти, какой мд самодельный подойдет для этого?? заранее спасибо.

 Если ящик железный , размер не ювелирный  , мож магнитик в помощь ?

[a.seeker]

8 минут назад, Виталий. сказал:

 Если ящик железный , размер не ювелирный  , мож магнитик в помощь ?

Глубину воды и земли не путайте.

[Виталий.]

1 час назад, a.seeker сказал:

Глубину воды и земли не путайте.

  ой ... , та жарко у нас , фсе мысли про воду.????‍♂️

[Борис_Б]

Кроме глубины зарытия искомого ящика важным фактором является еще наличие металломусора сверху этого ящика (консервные банки, кровельное железо, металлолом и прочее). Ну и площадь поиска конечно.
