Сломался Tesoro Tejon

[Oleg013]

Доброго всем дня. Tesoro - прибор моего напарника по копу. Перестал включаться. Началось все месяца полтора назад - зашли в лес, он поворачивает тумблер - в ответ тишина. Включился после того, как товарищ произвел какие-то манипуляции с батарейным отсеком. Дальше работал , включался-выключался без проблем. Со временем шевеление батареек перестало помогать, включался все хуже. Дошло до снятия крышки блока, осмотр проводков и о чудо- захрипел и включился. Собрали - работает. Вернулись в лес, с машины вышли- включается. Начался дождик, товарищ решил укрыть блок пакетом - перестал включаться. Так как в деревне мастеров нет, то нашли человека, имеющего мультиметр и навыки ремонта бытовой техники. Проверил напряжение на колодке - 12.8 В, но тишина. Вытащил батарейки , подключил лабораторный ист. питания на колодку - все работает. Вернули батарейки и, о чудо, работает. Собрали, на следующий день и до настоящего времени ситуация следующая- включаем, секунд через 3-5 раздается щелчок динамика и  затем постоянно очень тихо похрюкивает. Конечно, понимаем, что нужен мастер, заочно тяжело чем-то помочь, ну а вдруг. Что еще можно посмотреть , чтобы не нанести большего урона прибору? Буду благодарен любым версиям.

[расемон]

для начало необходимо два провода которые идут от блока к аккумуляторному отсеку отсоединить от этого отсек чтоб были эти провода подключены только к блоку. Подать на эти провода питание от блоки питания или от аккумулятора любого с напряжением 12 вольт можно автомобильного не имеет значения в приборе стоит стабилизатор. Главное соблюдать полярность и не спутать плюс и минус.! Посмотреть как будет вести прибор себя от другого источника питания. Это можно все смотреть дома. Если будет работать, значит причина в батарейном отсеке, грязные контакты или плохие. Если есть мастер электронщик пусть обратит внимание на то место где на печатной плате устройства подпаяны эти провода подающие 12 вольт, чтоб там было напряжение. Пока что так а там будем смотреть.

[Oleg013]

Спасибо,что откликнулись. Знакомый проделал все,что вы предлагаете. Прозвонил все провода с батарейного отсека, подозрение вызывал черный-заменил. Не работает. Потом была запитка на колодку от стороннего источника   - все работает.  Поставил батарейки- все работало. Отдал мне прибор, сменил батарейки на новые - тишина, при включении щелчок динамика и дальше тихое похрюкивание. И да, на колодку приходит 12.8 В, а он не включается.

Изменено 7 ноября 2021 года в 15:42 пользователем Oleg013
уточнение

[расемон]

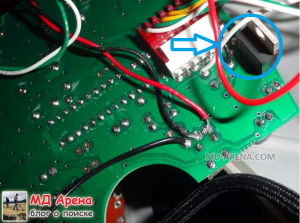

Вот этот черный квадратик это стабилизатор впаянный в печатную плату. У него три ножки, на двух должно быть питание 12вольт. Проверить мультиметром! НЕ на колодке смотреть а на этом стабилизаторе!

[расемон]

Важно! Убедится что 12 вольт гарантированно находятся где указал стрелкой. От этого будем плясать.

[Oleg013]

5 минут назад, расемон сказал:

Важно! Убедится что 12 вольт гарантированно находятся где указал стрелкой. От этого будем плясать.

Проверим.

[Oleg013]

Чудо-чудное. Пощелкал выключателем - тишина. Вытащил батарейки и святой водичкой(спиртиком) протер все контакты. Вставил , включил - все работает. Неужели, все так просто?
