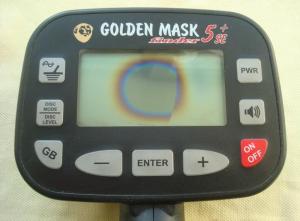

Golden Mask 5+se, замена дисплея

[seres]

В домашних условиях.



[seres]

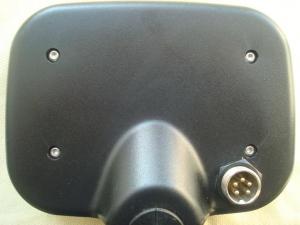

Откручиваем гайку, вывинчиваем винты на крышке и снимаем её.



[seres]

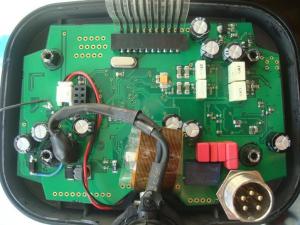

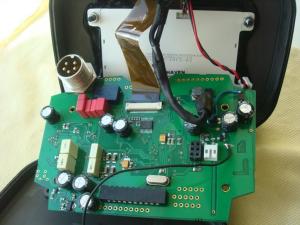

Откручиваем четыре гайки на плате.



[seres]

Снимаем плату, шлейфы и провода питания.
Откручиваем внутренние четыре гайки, удаляем слой герметика и вынимаем сам дисплей.



[seres]

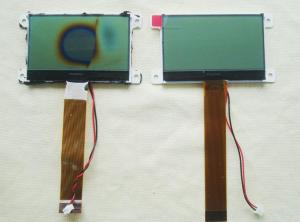

Сравниваем с новым. Внешне по шлейфам и аббревиатуре абсолютно идентичны.


[seres]

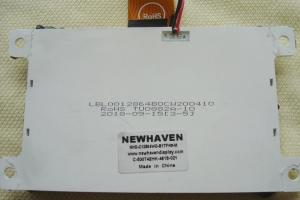

Родной дисплей не Winstar - WO12864B1-TFH#, как было заявлено продавцом. А такой -



[seres]

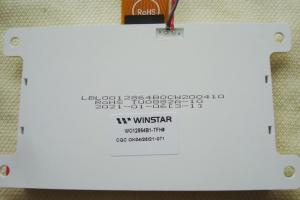

Это новый, заказывал в Тeppэлектpoника.



[seres]

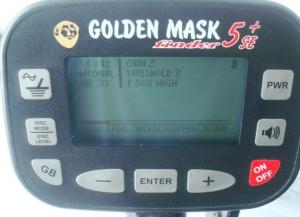

Подключаем новый, проверяем работоспособность. Всё ок.



[seres]

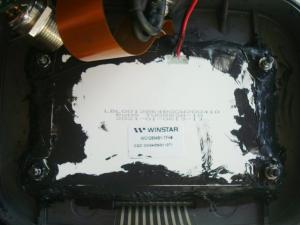

Снимаем защитную плёнку и устанавливаем дисплей на место. Обезжириваем, наносим не жалея герметик, завинчиваем гайки дисплея. Использовал нейтральный чёрный ABRO-999





[seres]

Прикручиваем плату, подключаем шлейфы и провод. Верха гаек и место сопряжения задней крышки с рукоятью проходим герметиком.



[seres]

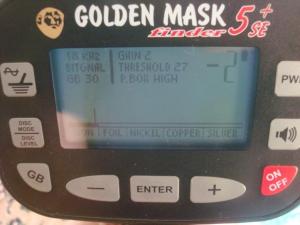

Устанавливаем крышку, проверяем. Всё ок.

[seres]

Итого на ноябрь 2021: 1296р./дисплей, 349р./доставка из Москвы в Кемеровскую область курьером, 290р./герметик. Затраченное время: 2 часа

[КрасноСолнышко]

Спасибо. А это вы экран сломали при перевозке ? Что то читал на ревью.

[КрасноСолнышко]

Вот, для людей всё сделано. Экран за 1300 и самому всё просто поменять. К примеру на АКА только одни кнопки 2000 руб.  Куда цены ломят?

[seres]

10 минут назад, КрасноСолнышко сказал:

Спасибо. А это вы экран сломали при перевозке ? Что то читал на ревью.

Да, сам не знаю как получилось.. Тамошняя аналогичная тема тоже моя.

 доп. Экран можно ещё дешевле купить, если конкретно поиском заняться, от трёх штук в Чип и Дип было по 800р. На алике или где еще, думаю рублей 600-700. Просто не стал заморачиваться.

Изменено 30 января 2022 года в 11:05 пользователем seres

[КрасноСолнышко]

@seres это хороший плюс. Я по этому и взял маску что бы если что можно было починить без проблем и еще за его превосходства над многими мд. Как пример стопка монет. Кто в курсе то поймёт о чем я.

[КрасноСолнышко]

Герметик я так понимаю для того что бы сырость через стекло дисплея не проходила ?

[seres]

Полагаю, скорее всего герметик защищает жк дисплей от запотеваний при перепадах температур. Как бы изнутри прибора. Сам блок хоть и влагозащищённый, но не герметичный. В общем, как было на заводе изготовлено, так и сделал тоже.

Да, про стопку монет в курсе. Был вовсе не удивлён, когда царёв медный котелок за етраками отрыл, прягу, пятак Е2...

ГМ приборы замечательные, просто недооценены у нас в стране. Да и упор лоббирующего знаменитого продавца не на Маски сделан.

Изменено 30 января 2022 года в 12:03 пользователем seres

[Rom-Zecs]

@seres Он ведь металл различает? котелок отчётливо цветом показал?

предлагаю сверху на скотч наклеить кусок поликарбоната, толстого, для перегородок, для профилактики, углы и края только причесать, чтоб не цеплялись.

[prorab]

6 минут назад, Rom-Zecs сказал:

@seres Он ведь металл различает? котелок отчётливо цветом показал?

предлагаю сверху на скотч наклеить кусок поликарбоната, толстого, для перегородок, для профилактики, углы и края только причесать, чтоб не цеплялись.

Это ересь какая то. Кто такое сказал?

[seres]

Да, без хрипов, чёткий цветной сигнал. Потом был ещё автомобильный древний радиатор на перебитой столыпинке с полуметра снайперкой. Удивило, и там был цветной огромный сигнал без попердываний.

Посоветовали при транспортировке на блок скорлупу (утеплитель) для труб. На 110мм в аккурат. Дёшево, невесомо и практично.

[Rom-Zecs]

1 час назад, prorab сказал:

Это ересь какая то. Кто такое сказал?

Вы к чему конкретно прицепились?

1 час назад, seres сказал:

Посоветовали при транспортировке на блок скорлупу (утеплитель) для труб. На 110мм в аккурат. Дёшево, невесомо и практично.

поломать экран можно и при падении, решение условно - бесплатное, минусы очень незначительны, а в какой то раз спасёт.

[МаксимА]

Замечательная публикация! Благодарю!
