Беспроводные наушники на АКА 7272м

[волдырь62]

2 минуты назад, aleks.royal сказал:

А  мне беркут по душе, до этого был Фишер, 3 Garreta - скучные какие то приборы , настроек мало! А с Беркутом  2 сезона отходил, а всех настроек до конца не понял, иногда в инструкцию приходится посмотреть, да и приятно , что прибор НАШ.

Точно Вы отметили.НАШ.  Я один год с 7270 и пять 7272 и как Вы досигпор  его изучаю.

[aleks.royal]

Только что, волдырь62 сказал:

Точно Вы отметили.НАШ.  Я один год с 7270 и пять 7272 и как Вы досигпор  его изучаю.

Я тоже про 7272 подумываю, но покаденег лишних нет, может летом поменяю!

[NERV]

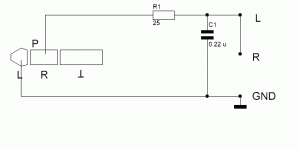

Пользую Bingle B616.

С этой схемой подключения звук оказался наилучший.

Изменено 9 февраля 2017 года в 05:05 пользователем андред
исправил ссылку на фото

[волдырь62]

6 часов назад, NERV сказал:

Пользую Bingle B616.

С этой схемой подключения звук оказался наилучший.

http://savepic.ru/11339653.htm

Bingle B616. получается тоже перепаивать.

[Armiol]

7 часов назад, NERV сказал:

Пользую Bingle B616.

С этой схемой подключения звук оказался наилучший.

http://savepic.ru/11339653.htm

Если можно фото самой переделки, а то что-то пока в схему вкурить не могу

[Bruce]

В Thursday, February 09, 2017 в 10:26, Armiol сказал:

Если можно фото самой переделки, а то что-то пока в схему вкурить не могу

Тоже интересно, почему общий провод на левый канал посажен.

[волдырь62]

Тоже есть  интерес, так как нашел полу спеца, кто мне перепаяит по схеме. Выложете пожалуйста по точней схему.

[mehannik]

Только что, волдырь62 сказал:

Тоже есть  интерес, так как нашел полу спеца, кто мне перепаяит по схеме. Выложете пожалуйста по точней схему.



Полуспецы, использующие полупрофессиональный инструмент - это страшно.



PS. Может поэтому у нас ракеты падают?

[Алексей РЗН]

17 минут назад, волдырь62 сказал:

Тоже есть  интерес, так как нашел полу спеца, кто мне перепаяит по схеме. Выложете пожалуйста по точней схему.

Володь, я тебе дам телефон нормального спеца, не далеко от тебя живет. Главное внятно ему объяснить что ты хочешь

[виталиккоп]

11 час назад, Bruce сказал:

Тоже интересно, почему общий провод на левый канал посажен.



Схема понятна,просто вместо резистора (имитация нагрузки) -  RC цепочка...предполагаю - для подавления шумов-помех...

Также,как и у меня на fm-трансмиттере - правый и левый канал закорочены.

В мд ака всего два провода задействованы - нет там правого и левого канала...туда и переходник джек моно,подойдет. (как на фото)







Изменено 11 февраля 2017 года в 16:19 пользователем виталиккоп

[виталиккоп]

@NERV А вместо RC цепи,просто резистор (100-200 ом) - пробовали ??.

[Armiol]

Пришли бинглы. Почта России иногда творит чудеса, и всего за 10 дней посылка из Китая прибыла домой. В общем, по домашнему тесту. Пока что ничего не переручивал, перепаивал и пр. Особых тормозов в отклике по сравнению с обычными ушами не заметил. Возможно при быстрых махах оно будет более заметно, но при локализации цели все равно машешь короткими, поэтому, наверное, толку ноль. Правда звук в проводных ушах более насышенный чтоли.. тут более тонкий, но в целом мимо цели явно не пройдешь. В остальном надо тестировать в полевых условиях, но это уже ближе к весне.

[E/V/G/E/N]

6 минут назад, Armiol сказал:

Пришли бинглы. Почта России иногда творит чудеса, и всего за 10 дней посылка из Китая прибыла домой. В общем, по домашнему тесту. Пока что ничего не переручивал, перепаивал и пр. Особых тормозов в отклике по сравнению с обычными ушами не заметил. Возможно при быстрых махах оно будет более заметно, но при локализации цели все равно машешь короткими, поэтому, наверное, толку ноль. Правда звук в проводных ушах более насышенный чтоли.. тут более тонкий, но в целом мимо цели явно не пройдешь. В остальном надо тестировать в полевых условиях, но это уже ближе к весне.



Вы несколько целей разложите, желательно разных по ВДИ, и попробуйте помахать.

[vfp7]

В 09.02.2017 в 06:10, волдырь62 сказал:

Bingle B616. получается тоже перепаивать.



Я бы сказал по другому - подключение штекера в детекторах АКА надо перепаивать ...

Там как то специфично они подключили его не по стандарту, это если помягче сказать.

Я у себя на Сиге переподключился напрямую из штекера в голове Сига и задействовал оба канала, и Бингл в итоге не трогал ...



[vfp7]

13 минуты назад, E/V/G/E/N сказал:



Вы несколько целей разложите, желательно разных по ВДИ, и попробуйте помахать.



FM передача - задержек нет ...



[Bruce]

Почитал форумы... Как я понял, нужны уши Bingle B616 и FM-трансмиттер в идеале. Или  в Bingle B616 уже FM передача реализована? Нет преобразования Аналог-цифра-аналог? Если все-таки блютузное, то какой трансмиттер заказать, чтобы уж точно хорошо работал?

[E/V/G/E/N]

В 11.02.2017 в 18:58, виталиккоп сказал:



Схема понятна,просто вместо резистора (имитация нагрузки) -  RC цепочка...предполагаю - для подавления шумов-помех...

Также,как и у меня на fm-трансмиттере - правый и левый канал закорочены.

В мд ака всего два провода задействованы - нет там правого и левого канала...туда и переходник джек моно,подойдет. (как на фото)









Про переходник не скажу, вчера паял удлинитель на телефонный провод (с одной стороны джек на 6.3 мм. а с другой гнездо под 3.5) Так вот припаял джек (моно) - сигнал в одно ухо. Пробовал и на АКА Сорекс 7280, и на Х-Терре 705. Пришлось перепаивать джек (старео) Сейчас всё нормально - звук в оба уха. Почему так?

[vfp7]

1 час назад, Bruce сказал:

Почитал форумы... Как я понял, нужны уши Bingle B616 и FM-трансмиттер в идеале. Или  в Bingle B616 уже FM передача реализована? Нет преобразования Аналог-цифра-аналог? Если все-таки блютузное, то какой трансмиттер заказать, чтобы уж точно хорошо работал?



1. Бингл B616 - это готовый комплект, обратите только внимание что разъем там применен четырех контактный, соответственно приобретите провод с четырьмя контактами и со звуком все будет в порядке без какого либо вмешательства.

/ внимание на штекер провода! /



2. Нет преобразования аналог-цифра-аналог, это FM, он же радио ...

3. Зуб это дорогое решение и задержка все равно будет не меньше чем 40 мс (на текущий момент времени это рекордный показатель для зуба)

  При копе на чистом месте задержка вообще не критична, а вот на мусорках будет нервировать.



Изменено 14 февраля 2017 года в 08:55 пользователем vfp7

[Bruce]

58 минут назад, vfp7 сказал:



1. Бингл B616 - это готовый комплект, обратите только внимание что разъем там применен четырех контактный, соответственно приобретите провод с четырьмя контактами и со звуком все будет в порядке без какого либо вмешательства.

/ внимание на штекер провода! /



2. Нет преобразования аналог-цифра-аналог, это FM, он же радио ...

3. Зуб это дорогое решение и задержка все равно будет не меньше чем 40 мс (на текущий момент времени это рекордный показатель для зуба)

  При копе на чистом месте задержка вообще не критична, а вот на мусорках будет нервировать.



Спасибо. Не понял, что такое зуб только. А у Деуса задержки нет?

Изменено 14 февраля 2017 года в 09:42 пользователем Bruce

[Bruce]

Про зуб понял   по-английски Bluetooth, а по-русски Голубой Зуб

[виталиккоп]

10 часов назад, E/V/G/E/N сказал:



Про переходник не скажу, вчера паял удлинитель на телефонный провод (с одной стороны джек на 6.3 мм. а с другой гнездо под 3.5) Так вот припаял джек (моно) - сигнал в одно ухо. Пробовал и на АКА Сорекс 7280, и на Х-Терре 705. Пришлось перепаивать джек (старео) Сейчас всё нормально - звук в оба уха. Почему так?

Приложите схемку-рисунок или фото,с пояснениями - что и куда паяли...а то непонятно.

А вообще все просто - от разъема МД два провода подсоединены к левому и правому динамику (уху) соответственно...То-есть - последовательно подсоединенные динамики наушников,подсоединены к МД...



Изменено 14 февраля 2017 года в 18:07 пользователем виталиккоп

[Bruce]

У меня родное гнездо под наушники не работает(полштекера когда-то осталось), может кто подскажет, как распаян контакт.

Параллельно





Или последовательно



Думаю, что последовательно, хотя я распаял по первой схеме - очень громкий звук в наушниках. Интересно как с магазина идет, может кто прозвонит.



P.S. Контакт 1 должен замыкаться, когда штекер вытаскиваешь, иначе звука в динамиках нет.

[Bruce]

21 час назад, E/V/G/E/N сказал:



Про переходник не скажу, вчера паял удлинитель на телефонный провод (с одной стороны джек на 6.3 мм. а с другой гнездо под 3.5) Так вот припаял джек (моно) - сигнал в одно ухо. Пробовал и на АКА Сорекс 7280, и на Х-Терре 705. Пришлось перепаивать джек (старео) Сейчас всё нормально - звук в оба уха. Почему так?

Преходник моно может для трансмиттера подойдет, а для наушников нет. Шунтируется одно ухо, если как на 2 схеме гнездо распаяно



[виталиккоп]

13 минуты назад, Bruce сказал:

Преходник моно может для трансмиттера подойдет, а для наушников нет. Шунтируется одно ухо, если как на 2 схеме гнездо распаяно



@Bruce У меня в сиг вставлен джек-переходник моно...и в него уже,хоть наушники хоть трансмиттер - все работает.

Динамики наушников - подсоединяются последовательно,так - на всех сигах.

Изменено 15 февраля 2017 года в 06:16 пользователем виталиккоп

[mistor twistor]

Всем привет. Чудо Bingle B616 можно купить в городах России а то ищу и все под заказ из Китая . Ни хочется ждать неделями .И вариант (утром деньги вечером стулья ) не для меня . Может кто нибудь подскажет ? С уважением .

[Bruce]

6 минут назад, виталиккоп сказал:

@Bruce У меня в сиг вставлен джек-переходник моно...и в него уже,хоть наушники хоть трансмиттер - все работает.

Точно помню, когда еще Сорекс был в году 2011, взял по ошибке моно переходник, и ходил одним ухом слушал. Может что изменилось...

[vfp7]

1 час назад, Bruce сказал:

..

.. очень громкий звук в наушниках..

..



- потому что в АКА не стали делать по нормальному с двумя усилителями и тупо влепили выход на наушники к выходу единого усилителя для динамика, типа наверное сэкономили ...

При этом еще и подключили разъем наушников не по стандарту, без использования "общей" линии, даже не могу понять зачем такое рукоблудство ...

Поэтому при работе ушей и приходится сбрасывать громкость на "2"



[виталиккоп]

8 минут назад, Bruce сказал:

Точно помню, когда еще Сорекс был в году 2011, взял по ошибке моно переходник, и ходил одним ухом слушал. Может что изменилось...

Ни знаю,как раньше сорекс был подсоединен...сиг сейчас - так,как я написал.

[виталиккоп]

9 минут назад, vfp7 сказал:



- потому что в АКА не стали делать по нормальному с двумя усилителями и тупо влепили выход на наушники к выходу единого усилителя для динамика, типа наверное сэкономили ...

При этом еще и подключили разъем наушников не по стандарту, без использования "общей" линии, даже не могу понять зачем такое рукоблудство ...

Поэтому при работе ушей и приходится сбрасывать громкость на "2"



@vfp7

Это,наверное, - чтоб враги,тайно похитившие разработки ака охренели сразу же,со старта так сказать...тык мультиметром в разъем и...и мозг закипел))))...

Изменено 15 февраля 2017 года в 06:37 пользователем виталиккоп

[Bruce]

12 минуты назад, vfp7 сказал:



- потому что в АКА не стали делать по нормальному с двумя усилителями и тупо влепили выход на наушники к выходу единого усилителя для динамика, типа наверное сэкономили ...

При этом еще и подключили разъем наушников не по стандарту, без использования "общей" линии, даже не могу понять зачем такое рукоблудство ...

Поэтому при работе ушей и приходится сбрасывать громкость на "2"



Писал Асго, как можно убавить звук в наушниках. Написал, что никак,только заменой усилителя.

Может попробовать делитель какой-нибудь спаять.. У кого есть мысли на этот счет.  Заказал себе тоже Бинглы, но в проводных все-равно ходить придется иногда.
