Беспроводные наушники на АКА 7272м

[vfp7]

58 минут назад, волдырь62 сказал:

vfp7 какой провод вы поставили, можно марку провода.



Находите ближайший магазин где продаются музыкальные инструменты включая электронные уровня Hi-End и спрашиваете экранированные провода jack.

Вам их покажут на выбор из огромного списка, так как все они будут и экранированные и с позолоченными 24к коррозийно-стойкими контактами, выбираете любой понравившийся и все.

У меня был такой в наличии под рукой и я его задействовал - отрезал провод на необходимую длину и припаял к 3-х контактному штекеру выхода наушников Сига ( в его голове напрямую )

Как пример первая попавшаяся ссылка на сайт производителя примерно подобной продукции:

http://vention.su/index.php?route=product/category&path=65_66



[волдырь62]

4 минуты назад, vfp7 сказал:



Находите ближайший магазин где продаются музыкальные инструменты включая электронные уровня Hi-End и спрашиваете экранированные провода jack.

Вам их покажут на выбор из огромного списка, так как все они будут и экранированные и с позолоченными 24к коррозийно-стойкими контактами, выбираете любой понравившийся и все.

У меня был такой в наличии под рукой и я его задействовал - отрезал провод на необходимую длину и припаял к 3-х контактному штекеру выхода наушников Сига ( в его голове напрямую )

Как пример первая попавшаяся ссылка на сайт производителя примерно подобной продукции:

http://vention.su/index.php?route=product/category&path=65_66



vfp7 спасибо за информацию

[Bruce]

7 часов назад, vfp7 сказал:



Нет.

Эта схема подключения штекера платы Сига может пригодиться только тем кто делает свой глубокий тюнинг Сига и держал паяльник в руках более 30 минут.

Всем остальным в переподключении нет никакой необходимости.



ps: добавлю пользуясь случаем - применив экранированный провод от штекера выхода на наушник платы Сига до штекера входа в Бингл удалось добиться практически абсолютной тишины фона в наушниках.

"С завода" провод от этого штекера в голове Сига применяется обычный и ловит наводки возникающие от работы детектора, которые проявляются в виде тихого "шелеста" и "зума" в наушниках при работе Сига.

Насчет экрана интересно... общий провод ведь при подключении наушников не используется? А если просто экран на минус посадить?

[ANdyCV]

В 13.02.2017 в 16:17, vfp7 сказал:



Я бы сказал по другому - подключение штекера в детекторах АКА надо перепаивать ...

Там как то специфично они подключили его не по стандарту, это если помягче сказать.

Я у себя на Сиге переподключился напрямую из штекера в голове Сига и задействовал оба канала, и Бингл в итоге не трогал ...



А как именно вы переподключали штекер? Кажется понял, получается, что после перепайки гнезда наушников по вашей схеме, необходимость в пайкет сопротивления для трансмиттера отпадает? И громкость наушников уменьшается до нормальной? Верно?

Изменено 6 марта 2017 года в 21:49 пользователем ANdyCV

[ANdyCV]

В 13.02.2017 в 16:17, vfp7 сказал:



Я бы сказал по другому - подключение штекера в детекторах АКА надо перепаивать ...

Там как то специфично они подключили его не по стандарту, это если помягче сказать.

Я у себя на Сиге переподключился напрямую из штекера в голове Сига и задействовал оба канала, и Бингл в итоге не трогал ...



А динамик Сига вы отключили что ли? Или я не правильно вас понял? Кажется все-таки динамик вы не трогали...

Изменено 6 марта 2017 года в 22:21 пользователем ANdyCV

[Bruce]

Получил сегодня Бинглы, интересная игрушка. Пока в МД не подключал. Может кто подскажет, что за переключатель B/A/off вроде где-то прочитал Band/Audio. Чем отличаются?

Или Батареи/Аккумуляторы

Изменено 14 марта 2017 года в 11:48 пользователем Bruce

[Bruce]

Не удержался - разобрал. Могли бы корпус и поменьше сделать. Думал, что сделаю карман на чехле, апгрейд мешается.





По отзывам 20-30 метров берет, что-то антенны не видно, может провода аудио как антенна работают?

[Bruce]

У меня вопрос, кто хорошо в теории смыслит. Хочу передатчик от Bingle b616 засунуть внутрь прибора, а точнее в ручку(старая штанга.). Встал вопрос по питанию или внешнее или запитаться внутри.

1. Внешнее - блок под два аккумулятора АА, лучше с выключателем.

2. Внутреннее - стабилизатор с минимальным энергопотреблением. Пока первая схемка, что подвернулась



Посоветуйте, пожалуйста.

[vfp7]

В 14.03.2017 в 14:47, Bruce сказал:

Получил сегодня Бинглы, интересная игрушка. Пока в МД не подключал. Может кто подскажет, что за переключатель B/A/off вроде где-то прочитал Band/Audio. Чем отличаются?



1. Даже не заморачивался, - первый щелчок и работаю.

  Эта простейшая система из разряда включил и работаешь ...

2. Шьют они действительно очень далеко, насколько именно не замерял, но ребенок у меня с наушниками метров на двадцать отбегал от детектора.

3. Правильнее все же стабилизатор воткнуть, что бы не использовать дополнительные аккумуляторы.

  Но в то же время используя персональное питание продлевается время работы детектора ...

ps: для переделки лучше использовать более дорогой и более универсальный вариант с "зубом" LL, но есть ли необходимость в такой модернизации ?

[Bruce]

Остановился на внешнем питании пока, купил бокс для АА на два элемента. Попробовал на коленках собрать все, работает. Буду думать как приспособить все. И еще - если включить все(наушники, передатчик, шнур в прибор) и включить МД, то на время проигрывания заставки идет фоновый высокочастотный сигнал. Это только у меня или у всех?



[виталиккоп]

2 часа назад, Bruce сказал:

Остановился на внешнем питании пока, купил бокс для АА на два элемента. Попробовал на коленках собрать все, работает. Буду думать как приспособить все. И еще - если включить все(наушники, передатчик, шнур в прибор) и включить МД, то на время проигрывания заставки идет фоновый высокочастотный сигнал. Это только у меня или у всех?



У меня во время проигрывания мелодии заставки,нет никакого фонового шума...Но у меня не бинглы.

На счет питания - ИМХО. внешнее предпочтительнее...

На первое время (на время обкатки практикой,так сказать) - хомутики съемные в помощь...а потом уж,если все срастется,хоть в штангу хоть в катушку))...

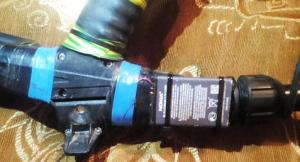

Мой вариант проблемы питания,на фото...и менять ничего не собираюсь ))...а зачем...

Изменено 16 марта 2017 года в 10:30 пользователем виталиккоп

[vfp7]

3 часа назад, Bruce сказал:

.. на время проигрывания заставки идет фоновый высокочастотный сигнал ..





Он как раз и задавился при экранировании всего и вся в Сиге и задействования "общего" вывода наушников.

А так можно и не обращать внимание на это, так как наводки идут только в момент включения детектора.

[Bruce]

Вообщем посидел подумал.





Надо делать....

В ручку плату засунуть не получится, там перемычка мешает(внутри болт). нашел место над платой, наметил маркером где клея пистолетного "капнуть" и приклеил. Благо потом можно убрать этот полиэтилен.



Батарейный блок решено было внешний взять на пальчиковые аккумуляторы(емкость больше). На выход на наушники пока не стал внутри впаивать(не уверен насчет влияния), через маленькую дырку вывел штекер(от фирменной гарнитруры Nokia, резиновый кабель).  Батарейный блок пока на двусторонний скотч, но думаю, что чехол с карманом сделаю.





Работают, тьфу, тьфу... чтоб не сглазить. Пока доволен как удав, даже текилы выпил по этому поводу..



Изменено 16 марта 2017 года в 14:53 пользователем Bruce
добавил фото

[Bruce]

6 часов назад, виталиккоп сказал:

У меня во время проигрывания мелодии заставки,нет никакого фонового шума...Но у меня не бинглы.

На счет питания - ИМХО. внешнее предпочтительнее...

На первое время (на время обкатки практикой,так сказать) - хомутики съемные в помощь...а потом уж,если все срастется,хоть в штангу хоть в катушку))...



Мой вариант проблемы питания,на фото...и менять ничего не собираюсь ))...а зачем...

 Я думал про такой вариант, но вдруг аккумулятор  в поле сядет, без такого же не обойтись... Или два с собой возить. Каждый сам выбирает, еще не известно как моя конструкция себя покажет...



[виталиккоп]

В 16.03.2017 в 19:38, Bruce сказал:

Я думал про такой вариант, но вдруг аккумулятор  в поле сядет, без такого же не обойтись... Или два с собой возить. Каждый сам выбирает, еще не известно как моя конструкция себя покажет...

Заряда хватает на неделю копа,легко...

С помощью изоленты,можно обойтись - любым аккумом )))...проверено.

Батарейный блок как у Вас...удобней,спору нет.







Изменено 17 марта 2017 года в 18:17 пользователем виталиккоп

[Bruce]

Подскажите, у Бинглов наушники взаимозаменяемые? Товарищ по копу тоже хочет купить, не получится так, что мы друг к другу на 20-30 метров не подойдем? С другой стороны - хотелось бы второй комплект  себе, передатчик в телевизор воткнуть(свой внутри Сига пока) и двое наушников получаем.

[виталиккоп]

В 28.03.2017 в 05:03, Bruce сказал:

Подскажите, у Бинглов наушники взаимозаменяемые? Товарищ по копу тоже хочет купить, не получится так, что мы друг к другу на 20-30 метров не подойдем? С другой стороны - хотелось бы второй комплект  себе, передатчик в телевизор воткнуть(свой внутри Сига пока) и двое наушников получаем.

Теоретически,не должно быть помех...Конечно,если Вы с напарником не настроитесь - на одну и туже частоту.

Так же,теоретически ))) - должны быть взаимозаменяемые...передатчик к мд,а приемник в наушниках.

Изменено 30 марта 2017 года в 10:53 пользователем виталиккоп

[виталиккоп]

Если я правильно понял,у передатчика всего две частоты - 109 МГц/110 МГц...втроем не походите))))....

Изменено 30 марта 2017 года в 11:19 пользователем виталиккоп

[Bruce]

Добрый день. Испытал наушники в поле, весь день лил дождь.(наушники БИНГЛЫ)



ПОНРАВИЛОСЬ - Аккумуляторы не сели, теоретически должно хватать:

передатчик 2АА 2000мА/ч с потреблением 40мА - 2000/40=50 часов поиска.

приемник 2ААА 1000мА/ч   1000/40=20 часов поиска.

Задержки нет.



НЕ ПОНРАВИЛОСЬ - белый шум, не сильно напрягает конечно... Можно как-то избавиться от него? Или это будет уже обрезка диапазона частот?



[Bruce]

Опробовал немного уши Bingle B616, впринципе ходить можно, небольшой фоновый шум слышно в совсем безветренную погоду, не напрягает. Недостаток один серьезный - нельзя частоту сменить, но это решается использованием трансмиттера стороннего. Вообщем был шок, копал в черте города, включаю наушники, а там на рабочей частоте радио поет, передатчик конечно глушит этот радиосигнал, но помехи все-равно проскальзывают. В полях  все хоршо.



Аккумуляторы за 4 дня копа не высадил, передатчик 2000 мАч, наушники 800 мАч.

В сильный ветер(очень сильный) лучше проводные Kossы закрытого типа подключить

[виталиккоп]

15 часов назад, Bruce сказал:

Опробовал немного уши Bingle B616, впринципе ходить можно, небольшой фоновый шум слышно в совсем безветренную погоду, не напрягает. Недостаток один серьезный - нельзя частоту сменить, но это решается использованием трансмиттера стороннего. Вообщем был шок, копал в черте города, включаю наушники, а там на рабочей частоте радио поет, передатчик конечно глушит этот радиосигнал, но помехи все-равно проскальзывают. В полях  все хоршо.

Разве там не две рабочие частоты - 109 МГц/110 МГц??...

[vfp7]

В 01.05.2017 в 21:27, виталиккоп сказал:

Разве там не две рабочие частоты - 109 МГц/110 МГц??...



Я бы еще добавил что если там надавить на ползунок регулировки громкости то наушники подстроятся по частоте ...



[Bruce]

3 часа назад, vfp7 сказал:



Я бы еще добавил что если там надавить на ползунок регулировки громкости то наушники подстроятся по частоте ...



Интересно.... Я думал, это только в режиме FM-радио при нажатии ищет следующую радиостанцию... Надо будет попробовать.

[ком33]

Покупайте беспроводные наушники  от Deteknix, работают отлично,не раз проверено.

[SovaX]

Тоже уже второй месяц пользуюсь Deteknix, Накладные, к ним в комплекте идет еще шнурок на случай разрядки аккумуляторов можно использовать как проводные, но его лучше заменить на такой же но витой, для удобства,в остальном хорошие уши.

[Ruslanyus]

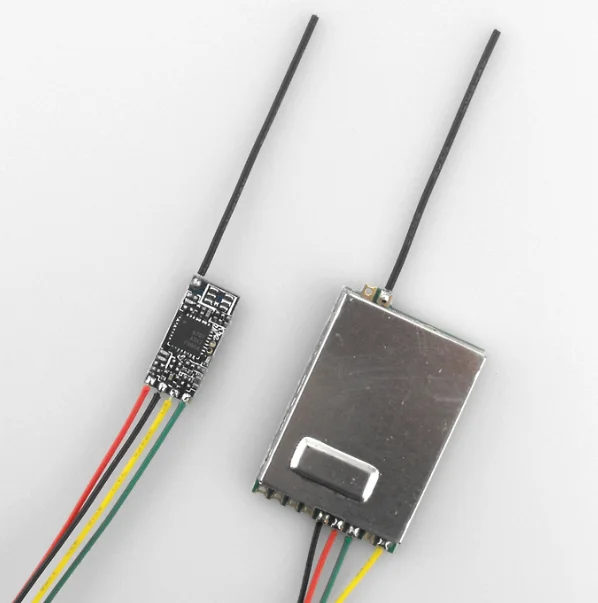

Буду ставить такой передатчик (маленьая плата) . питание универсальное 3.3-5.5в потребление тока 85ма .

[vfp7]

11 час назад, Ruslanyus сказал:

Буду ставить такой передатчик (маленьая плата) . питание универсальное 3.3-5.5в потребление тока 85ма .



Поподробнее бы отписались что это за модель ...

[Ruslanyus]

@vfp7 https://ru.aliexpress.com/item/1set-2-4G-wireless-audio-and-video-transceiver-surveillance-camera-video-signal-transmission-miniature-video-transceiver/32801948345.html
 к сожалению закончились у этого продавца , но там есть аналогичные

[виталиккоп]

19 часов назад, Ruslanyus сказал:

Буду ставить такой передатчик (маленьая плата) . питание универсальное 3.3-5.5в потребление тока 85ма .

Когда поставите и,если он будет нормально работать,отпишитесь,если не сложно...на сколько хватает,реально,если шумы-помехи-фоны и т.д.

[Ruslanyus]

@виталиккоп Как приедут, сделаю отчетик по внедрению.
