В этой теме могут все написать и показать, что и как усовершенствовали или сделали для поискового оборудования

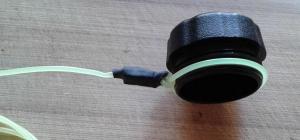

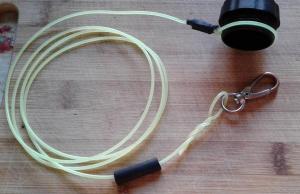

История моего друга.Он сделал 7 штук по запросу товарищей. И мне в том числе.

"Как-то выронил "морковку" и, конечно же пожалел, что не купил поводок для неё. Благо пин нашёл, но приял решение пришпандорить её на поводок.

А так как сезон поиска был в самом разгаре, и чтобы не терять время на почту и деньги, то было принято решение сделать её своими руками.

Но проблема появилась сразу, где взять цветную леску и нужного диаметра. Были прочёсаны все магазины рыболовецких аксессуаров и рынки, но увы.

И когда вечером решил скосить траву во дворе бензотриммером, то ..... И как всегда, ответ на поверхности. Вот она! т.е. леска.

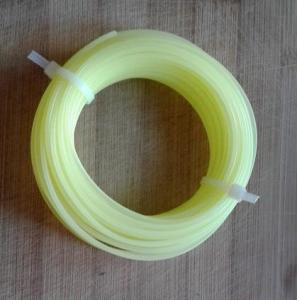

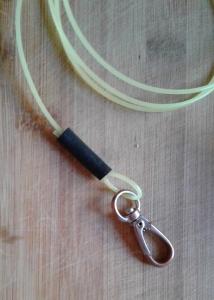

Купил леску для газонокосилок на рынке 10м. = 100р.+ термоусадочная трубка 1м/4мм.=40р. Выбрал нужную, по моему мнению, толщину лески и яркий ядовито-желтый цвет, который видно будет издалека на любом фоне.

Карабинчики отрезал от каких-то старых сумок, благо весь хлам, прежде чем отправиться на мусорку, мы стаскиваем в сарайки и гаражи.

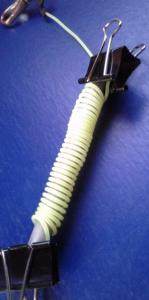

Нарезал семь равных отрезков лески. Нарезал 14 втулок от термотрубки. А дальше дело времени и желания.

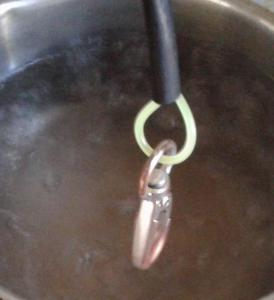

Фиксация лески и трубки в кипятке по 5 секунд. Далее дать остыть на воздухе и ни в коем случае не использовать холодную воду.

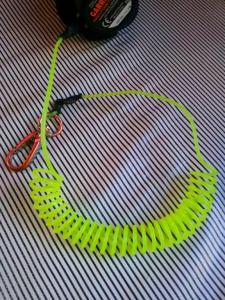

ЦЕНА  одного ДЕВАЙСА = 20р. и 7 минут личного времени.

Всем удачи.





непотеряйка (1).jpgнепотеряйка (4).jpgнепотеряйка (5).jpgнепотеряйка (7).jpgнепотеряйка (8).jpg

непотеряйка (9).jpg20171102_095841.jpg

Изменено пользователем huntsman
  • Нравится 14
Ссылка на комментарий
Поделиться на других сайтах

Тема Изготовление и ремонт девайсов своими руками. создана на форуме Делаем своими руками: Металлоискатели, пинпоинтеры, аксессуары, инструмент.

молодчага!

  • Нравится 12
Ссылка на комментарий
Поделиться на других сайтах

Купил китайскую непотерялку, на втором сезоне обрыв. Буду делать как ТС рекомендует;)

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

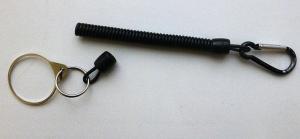

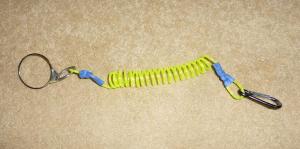

На первом фото изделие китайских товарищей, там где петелька, они заливают каким-то клеем, из-за этого клея шнурок теряет эластичность и становится хрупким.


А дальше, то что получилось по рецепту. Выглядит конечно коряво, за то дёшево, надёжно и практично:D

P1010643w.thumb.jpg.d815bc834acd0a3a215ab11edf0c7797.jpgP1010646w.thumb.jpg.b0b7247ddeec2bc71ac8eed9e429ad74.jpg

  • Нравится 4
Ссылка на комментарий
Поделиться на других сайтах

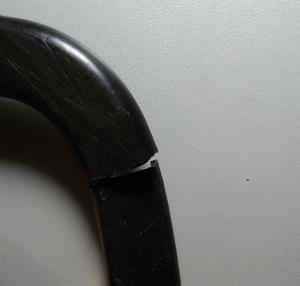

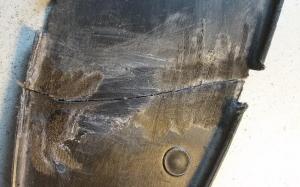

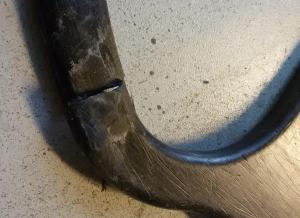

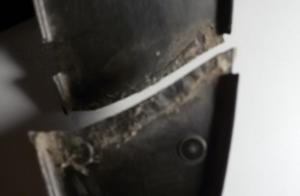

На морозе при температуре -5/-7 градусов при ударе о ветки кустарника или какой-либо пенек, на катушке лопнула защита. Причём лопнул и старый ремонтный шов.

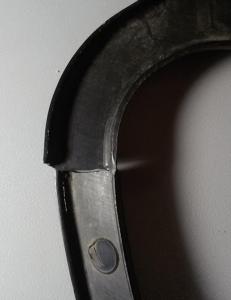

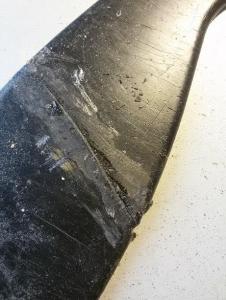

Для начала подготавливаем швы, зачищаем и протираем растворителем.

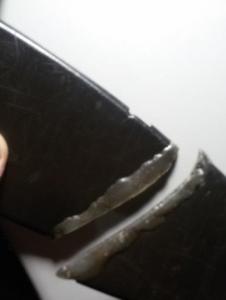

1 (1).jpg1 (2).jpg1 (3).jpg

1 (4).jpg1 (5).jpg1 (6).jpg

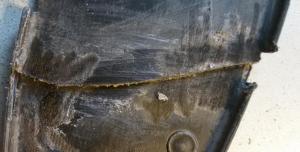

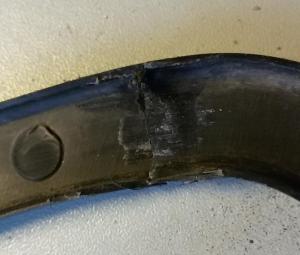

1 (7).jpg1 (8).jpg1 (9).jpg

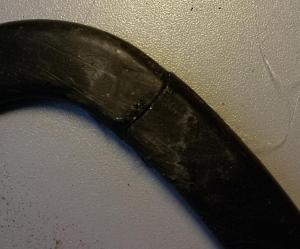

2 (1).jpg2 (2).jpg

Изменено пользователем huntsman
Ссылка на комментарий
Поделиться на других сайтах

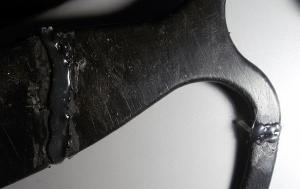

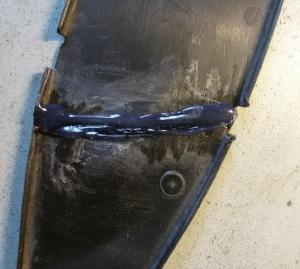

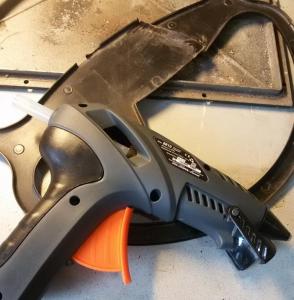

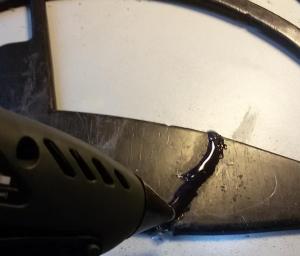

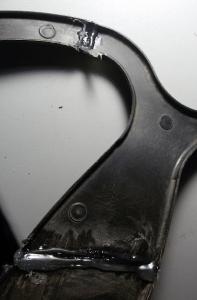

Берём клеевой паяльник и склеиваем

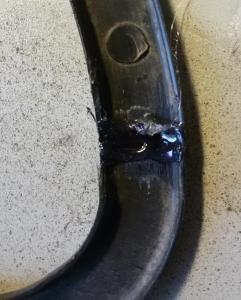

3 (1).jpg3 (2).jpg3 (3).jpg

3 (4).jpg3 (5).jpg3 (6).jpg

Изменено пользователем huntsman
Ссылка на комментарий
Поделиться на других сайтах

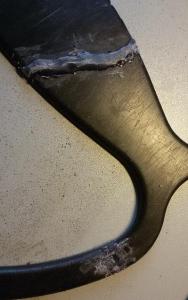

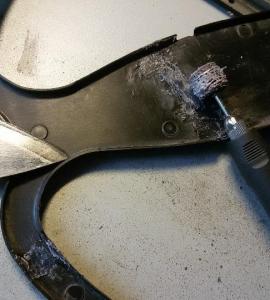

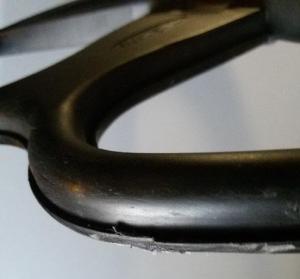

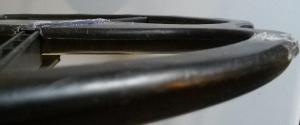

Потом обрабатываем спаянные швы. Подгоняем защиту. Зазоров нет. Можно опять махать "клюшкой".

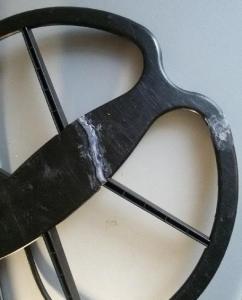

4 (1).jpg4 (2).jpg4 (3).jpg

4 (4).jpg4 (5).jpg

Изменено пользователем huntsman
Ссылка на комментарий
Поделиться на других сайтах

@sokol1 Олег, я скажу одну умную вещь, только ты не обижайся ... Я на Ниссан Террано пытался заклеить поластик на двери богажника, маленькую трещину, и чем я ее только не пробовал клеить ... Всякими клеями и паяльниками, и эпоксидкой и дихлорэтаном, и .... ничего ее не клеит. Такой хитрый пластик. И к томуже пористый.

Эпоксидка и полиэтилен не возьмет. Она возьмет только твердый, не эластичный пластик. На гибком, эластичном пластике арматура не поможет- сломается.

Ссылка на комментарий
Поделиться на других сайтах

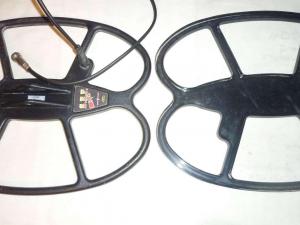

Нашёл у себя в закромах катушку от Детеч с защитой. Поставил эксперимент по рисованию каляки-маляки на внутренней стороне защиты, ватной палочкой с дихлорэтаном.



 Вывод - либо у меня катушки и защиты неправильные, либо у вас дихлорэтан неправильный. :rolleyes:





Ссылка на комментарий
Поделиться на других сайтах

 У меня на новой штатке нету защиты, ей пользуюсь мало и если треснешь ее сильно и защита лопнет, то и катушке достанется. И подошва штатной катушки закрыта пластиком, а на ДТЧ открыта, вот ей защита нужна.



Я всего навсего показал, как можно избежать доп. затрат, по сути на расходники. Если кому помог этот пример - отлично.

Спорить с теоретиками смысла не вижу.



@mehannik Или у вас какой-то растворитель вместо дихлорэтана?

Шутка.



Ну вот, как-то так. Я склеил. Два сезона отработал. Склеил новые трещины.  Время покажет.

Выбор за экспериментаторами.



10.12.2017 в 20:15, mehannik сказал:

Нашёл у себя в закромах катушку от Детеч с защитой. Поставил эксперимент по рисованию каляки-маляки на внутренней стороне защиты, ватной палочкой с дихлорэтаном.



 Вывод - либо у меня катушки и защиты неправильные, либо у вас дихлорэтан неправильный. :rolleyes:




Вопрос: дихлорэтан высушил пластик в этом месте, лишил его эластичности? Проверить надо на изгиб. Появятся трещины или нет?

Нет сейчас возможности у меня сделать это.

Изменено пользователем Huntsman
Ссылка на комментарий
Поделиться на других сайтах

Только что, huntsman сказал:

Вопрос: дихлорэтан высушил пластик в этом месте, лишил его эластичности? Проверить надо на изгиб. Появятся трещины или нет?

Нет сейчас возможности у меня сделать это.



Чего вдруг то? Он же не пропитывает пластик насквозь, а всего лишь растворяет верхний слой пластика. Именно поэтому склейка дихлорэтаном и клеями на его основе даёт самое прочное соединение, т.к. соприкасающиеся поверхности склеваемых предметов "сплавляются" между собой, образуя однородную массу с одинаковыми свойствами (в отличии от эпоксидки, космофена, момента и прочего), которые дают всего лишь плёнку между поверхностями. И свойства этой "плёнки" намного отличаются.

  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

@mehannik   я про последствия этого эксперимента, а не про описание влияния дихлорэтана на пластик и технологию склеивания.

Ладно. Сам проверю.



Ссылка на комментарий
Поделиться на других сайтах

Эксперимент не удался. Или удался?

Склеил дихлорэтаном пластиковую линейку по стыку на переломе.ЗНАЮ, что надо было накладку ещё приклеить. Но ... по порядку.

Пока расплавил края по стыку, чуть не отравил контору, пришлось перебираться в умывальник и открывать окно.

Прижал по стыку. Выждал около двух часов. Взял в руку, махнул разок и ... линейка сломалась по шву.

Если склеить по стыку и приклеить пластину-накладку, то держать будет. Безусловно.

Но есть куча НО, которые становятся недостатками при использовании этого метода.

1. Высокотоксичный! Опасный для здоровья!

2. При сжатии двух частей теряется конфигурация, в данном случае размер изделия, что при склеивании защиты катушки недопустимо.

3. Если использовать пластину-накладку, а её ещё надо подобрать и подогнать, то она должна быть толще , чем толщина самого изделия, т.к. при использовании пластины-накладки теряется эластичность изделия и на изгибе. А шов держать не будет, т.к. по стыку прижать края изделия не допустимо,  нагрузка ложится на маленький отрезок латки и перелом будет под углом. Если делать из подобного пластика клеящую массу с использованием дихлорэтана, то это дополнительное время и затраты.

4. При применении пластины-накладки смещается центровка и увеличивается вес изделия. Мало. Но если умножить на количество времени и махов рукой, то будет ощутимо.

5. Время склеивания дихлорэтаном от 3-4 часов и до суток.

Выше описанный метод -  не просто порно, а с извращением:), в отличии от моего метода.

По этому считаю мой метод ремонта защиты на катушке Детеч Ультимейт :

1. Более экономичный, т.е. меньше материала используется.

2. Менее трудоёмкий.

3. Минимальное время склеивания: 15-20 минут, ровно столько, сколько нагревается клеевой термопаяльник + время на обработку шва.

4. Менее токсичный.

5. Более надёжный. Проверено опытным путём.

Кому помог мой совет - отлично!

Всем удачи.





Ссылка на комментарий
Поделиться на других сайтах

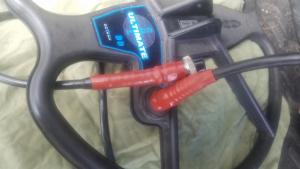

Усиление провода на катушке

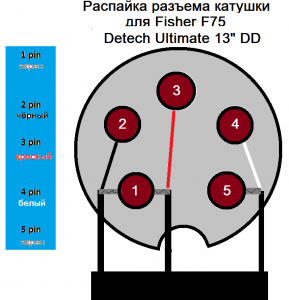

распайка катушки ДетечУльт для  Ф75.png

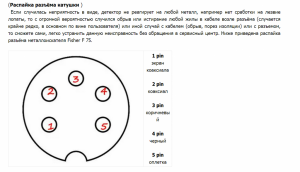

Распайка проводки штатной катушки Ф-75

распайка Ф75.png

Изменено пользователем huntsman
  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

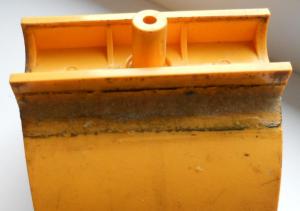

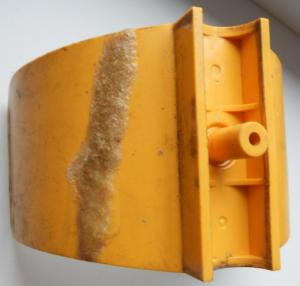

 Ремонт подлокотника:  суперклеем с содой. Вот тут например написано: https://sdelaisam.mirtesen.ru/blog/43368274989/Soda-+-superkley-dlya-prochneyshego-soedineniya

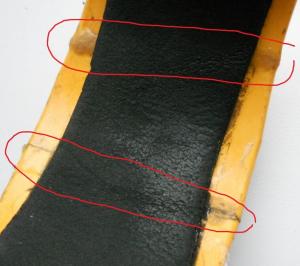

Вот фото, моих подлокотников, аська в двух местах сын ломал...

003.thumb.JPG.7b2f8a8abd98d2c05080c6d832f33784.JPG001.thumb.JPG.28b947e93716ce0409bb589372084a92.JPG002.thumb.JPG.062a27fcb90865c0694822347abbef6e.JPG

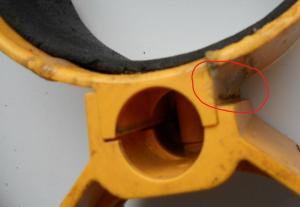

Вот тут подрезал, нижнюю часть чтоб не мешало склеенное место..

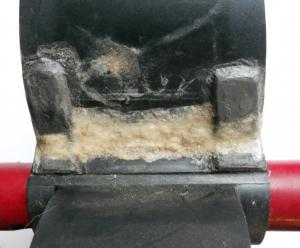

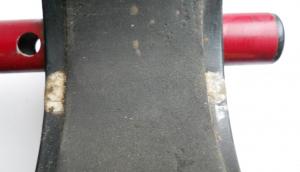

Вот другой подлокотник..

008.thumb.JPG.1f8a80d996eec3977f09f458e8c237d7.JPG009.thumb.JPG.878ed908c8ca71f3b05e12a8ee0b5d47.JPG



  • Нравится 7
Ссылка на комментарий
Поделиться на других сайтах

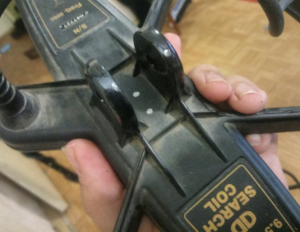

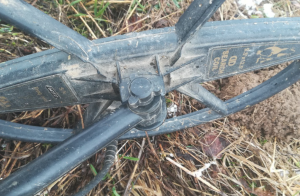

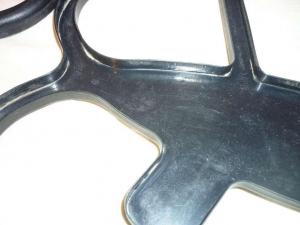

Попала влага в катушку.

Просверлил отверстия. Сушил недели две.  Проверил на глюки. Разбавил пластик в дихлорэтане. Замазал отверстия.

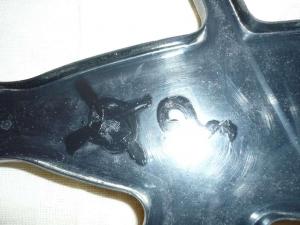

Отметил места ремонта


  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

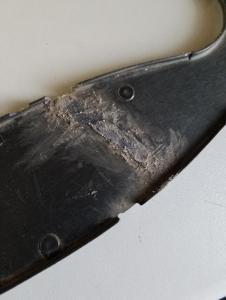

До
после

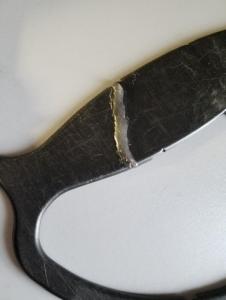

Склейка , изготовление накладок для усиления. Клей - АБС сок

  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

27.12.2017 в 00:32, huntsman сказал:

@mehannik Хм.:huh:

Нормально -  это когда дёшево, надёжно и практично. Классика.

8 месяцев отмахал, шов на защите целый, сезон без поломок


Изменено пользователем huntsman
Ссылка на комментарий
Поделиться на других сайтах

  • Huntsman закрепил тему

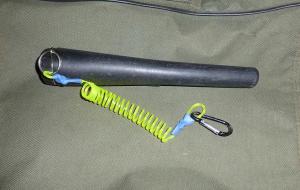

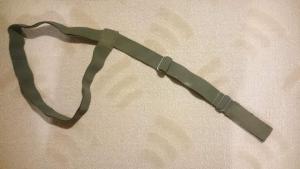

Первый самодельный шнурок-непотеряйку, сделанную мне одним камрадом, не стал переставлять на новую "морковку", а снял только карабин.

Товарищ  купил себе к "морковке" в военторге.

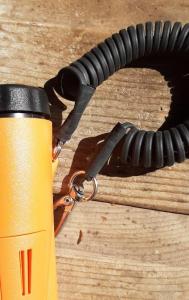

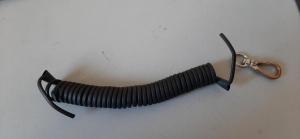

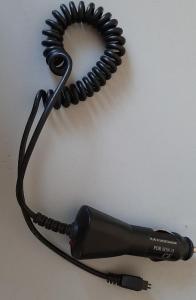

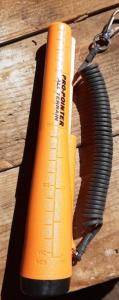

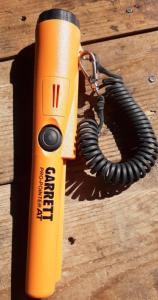

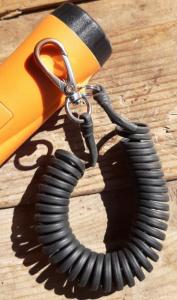

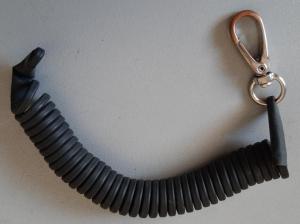

А чего-то решил попытаться использовать провод от зарядки. Благо их накопилось ...

Нут и вот , что получилось.

20210413_085811.thumb.jpg.1244d30aeb25da2fc021e30b09abbab0.jpg20210413_085838.jpg20210413_085922.jpg







  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

05.11.2017 в 08:32, Huntsman сказал:

В этой теме могут все написать и показать, что и как усовершенствовали или сделали для поискового оборудования

История моего друга.Он сделал 7 штук по запросу товарищей. И мне в том числе.

"Как-то выронил "морковку" и, конечно же пожалел, что не купил поводок для неё. Благо пин нашёл, но приял решение пришпандорить её на поводок.

А так как сезон поиска был в самом разгаре, и чтобы не терять время на почту и деньги, то было принято решение сделать её своими руками.

Но проблема появилась сразу, где взять цветную леску и нужного диаметра. Были прочёсаны все магазины рыболовецких аксессуаров и рынки, но увы.

И когда вечером решил скосить траву во дворе бензотриммером, то ..... И как всегда, ответ на поверхности. Вот она! т.е. леска.

Купил леску для газонокосилок на рынке 10м. = 100р.+ термоусадочная трубка 1м/4мм.=40р. Выбрал нужную, по моему мнению, толщину лески и яркий ядовито-желтый цвет, который видно будет издалека на любом фоне.

Карабинчики отрезал от каких-то старых сумок, благо весь хлам, прежде чем отправиться на мусорку, мы стаскиваем в сарайки и гаражи.

Нарезал семь равных отрезков лески. Нарезал 14 втулок от термотрубки. А дальше дело времени и желания.

Фиксация лески и трубки в кипятке по 5 секунд. Далее дать остыть на воздухе и ни в коем случае не использовать холодную воду.

ЦЕНА  одного ДЕВАЙСА = 20р. и 7 минут личного времени.

Всем удачи.





непотеряйка (1).jpgнепотеряйка (4).jpgнепотеряйка (5).jpgнепотеряйка (7).jpgнепотеряйка (8).jpg

непотеряйка (9).jpg20171102_095841.jpg

супер!!! руки на месте) завидую

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

18.05.2021 в 23:30, shura-sasha-andreev2011 сказал:

супер!!! руки на месте) завидую

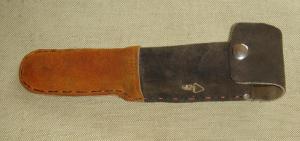

Я как раз на чехле для шнура приспособу поставил, потому что на копе пин очень легко потерять. В ушко конечно леску или нитку, т.к. карабинчик влияет на пин, чуть по ниже и уже пищит.


  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

Вот Вы звезды, а если пин привязать обыкновенным шнурочном метр длинной, или у Вас руки длиннее?

Ссылка на комментарий
Поделиться на других сайтах

11 часов назад, Sks_kostja сказал:

Вот Вы звезды, а если пин привязать обыкновенным шнурочном метр длинной, или у Вас руки длиннее?

Можно. И постоянно потом его скручивать в клубок или запихивать в карман, ну, чтобы не путался и не зацеплялся за ветки и стебли.

Изменено пользователем Huntsman
Ссылка на комментарий
Поделиться на других сайтах

Разгрузка для клюшки. (для тех,кто как я ходит с 15 рулём)Делается на коленке(если умеете пользоваться швейной машинкой) из подтяжек для штанов горки)




  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

@Huntsman

Сергей приветствую.

А почему нельзя было взять шнур (который между трубкой и аппаратом) от проводного старенького телефона, прижимную планочку сделал, как на вилках электрических, подсумочек на ремень, блок из шести батареек 1,5 v (емкость вырастет раза в три по сравнению с Кроной), запитал через этот этот же шнур и вот Вам диайвай, и пин привязан, и забыл про 9 v батарейки.

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, Sks_kostja сказал:

@Huntsman

Сергей приветствую.

А почему нельзя было взять шнур (который между трубкой и аппаратом) от проводного старенького телефона, прижимную планочку сделал, как на вилках электрических, подсумочек на ремень, блок из шести батареек 1,5 v (емкость вырастет раза в три по сравнению с Кроной), запитал через этот этот же шнур и вот Вам диайвай, и пин привязан, и забыл про 9 v батарейки.

Приветствую.

Можно  сделать, конечно. Но такой задачи не было.

Зарядок старых много накопилось, а и выбросить жаль, вдруг пригодятся. ))

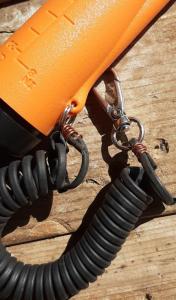

Вот соорудил шнурочек.

Работает отлично. Упругая спираль оказалась. Быстро возвращается.

  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

Закину здесь ибо название темы позволяет.

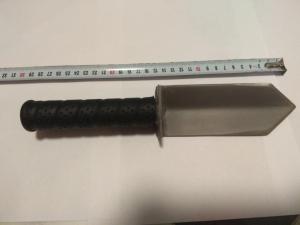

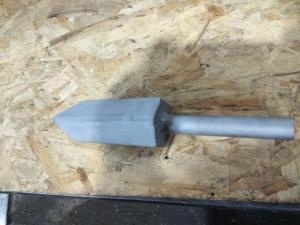

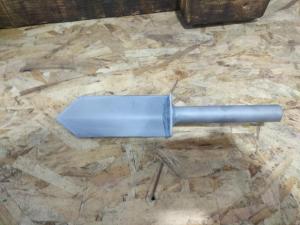

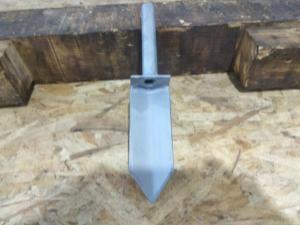

Работаю с металлом разным,ну и пока станок заряжен, решил заделать такой совок аля Нокта из нержавейки. Отпeсочил, поэтому такой цвет. Серрейтор делать не стал. Осталось ручку обрезинить или изолентой синей обмотать)))))




  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

28.08.2021 в 17:15, Ходок сказал:

Закину здесь ибо название темы позволяет.

Работаю с металлом разным,ну и пока станок заряжен, решил заделать такой совок аля Нокта из нержавейки. Отпeсочил, поэтому такой цвет. Серрейтор делать не стал. Осталось ручку обрезинить или изолентой синей обмотать)))))




Хорошо получилось! А ручку резиновую можно с руля старого велосипеда снять.

  • Нравится 2
Ссылка на комментарий
Поделиться на других сайтах

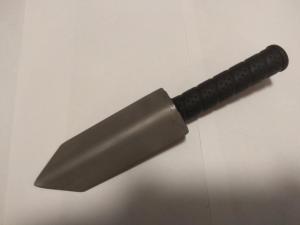

Велосипедная ручка пришлась впору. Купил в спортоварах.



  • Нравится 6
Ссылка на комментарий
Поделиться на других сайтах
