Чем почистить иконку ?

[gever]

Нагреваю все до появления красноты и в воду. Потом латунной щеткой. Ни разу не было,что бы повело. отжигал и тонкие крестики,все нормально. А вот если надо отпустить,для выпрямления-то остужать на воздухе.

[ANSWER]

10 минут назад, gever сказал:

Нагреваю все до появления красноты и в воду. Потом латунной щеткой. Ни разу не было,что бы повело. отжигал и тонкие крестики,все нормально. А вот если надо отпустить,для выпрямления-то остужать на воздухе.

На днях попробую со своими!

[ВЕТАЛЬ74]

 LAP72 писать в личку не могу сообщений не хватает.хотел бы узнать вашу цену?

[ANSWER]

13.11.2018 в 22:51, gever сказал:

Нагреваю все до появления красноты и в воду. Потом латунной щеткой. Ни разу не было,что бы повело. отжигал и тонкие крестики,все нормально. А вот если надо отпустить,для выпрямления-то остужать на воздухе.

Крестик на 2,5см очистился нормально, а вот 5см выгнуло дугой!

[gever]

4 минуты назад, ANSWER сказал:

Крестик на 2,5см очистился нормально, а вот 5см выгнуло дугой!

Странно! А вы чем грели? Равномерно?

[ANSWER]

2 минуты назад, gever сказал:

Странно! А вы чем грели? Равномерно?

Горелки китайской нет, снял с плиты рассекатель что бы факел получился и в него вертикально. Правда низ прогревается больше чем верхняя часть. Может из за этого?

[gever]

9 минут назад, ANSWER сказал:

Горелки китайской нет, снял с плиты рассекатель что бы факел получился и в него вертикально. Правда низ прогревается больше чем верхняя часть. Может из за этого?

Конечно! Надо нагревать постепенно,и весь предмет. Можно и на плите,но так,чтобы прогревался равномерно. Лучше плашмя. А как вам результат чистки?

[ANSWER]

7 минут назад, gever сказал:

Конечно! Надо нагревать постепенно,и весь предмет. Можно и на плите,но так,чтобы прогревался равномерно. Лучше плашмя. А как вам результат чистки?

Завтра добивать буду! Но грязи слетело много!

[LAP72]

@gever @ANSWER Мне один химик посоветовал после нагрева опускать в спирт ( можно водку ) монеты я пробовал получается чисто ....

[ANSWER]

45 минут назад, LAP72 сказал:

@gever @ANSWER Мне один химик посоветовал после нагрева опускать в спирт ( можно водку ) монеты я пробовал получается чисто ....

Спирт не вспыхнет?

[LAP72]

@ANSWER Нет , но грязь отлетает лучше , чем от воды

[Sks_kostja]

@LAP72

Так он химик, а не металлург.

при сильном нагреве и резком охлаждении метал может покрыться, трещинами, в любом случае не советую этого делать, так как произойдет закалка,  изделие станет хрупким и твердым, если поведет после этой процедуры,  придется выравнивать, соответственно нужен отпуск, ну  и т.д.

[LAP72]

@Sks_kostja Я пробовал только монеты ,,, может этот способ только на медь ????

[gever]

36 минут назад, LAP72 сказал:

@Sks_kostja Я пробовал только монеты ,,, может этот способ только на медь ????

Как раз медь хуже очищается.

[РусланHimki]

@Sks_kostja сами эмальки наносили?

[vladimir2204]

21.11.2018 в 19:19, Sks_kostja сказал:

@LAP72

Так он химик, а не металлург.

при сильном нагреве и резком охлаждении метал может покрыться, трещинами, в любом случае не советую этого делать, так как произойдет закалка,  изделие станет хрупким и твердым, если поведет после этой процедуры,  придется выравнивать, соответственно нужен отпуск, ну  и т.д.

Я не химик и не металлург, но точно знаю что основу бронзы и латуни составляет медь, а медь, в отличии от железа и стали, при резком охлаждении(погружении в воду), как раз отпускается и на оборот-при плавном(на воздухе) закаливается и становится жёсткой и хрупкой.

[Sks_kostja]

@vladimir2204 ну в принципе два бала, гарантированная оценка за знания.

Вот только часть конспекта, можно найти в интернете почитать полностью.

                                                                                                Федеральное агентство по образованию

                                                                            Федеральное государственное образовательное учреждение

                                                                                              высшего профессионального образования

                                                                                                   «Сибирский федеральный университет»

                                                                                                         Доцент, к. т. н. Г. А. Меркулова



                                                                       МЕТАЛЛОВЕДЕНИЕ И ТЕРМИЧЕСКАЯ ОБРАБОТКА ЦВЕТНЫХ СПЛАВОВ

                                                                                                                      (конспект лекций)





Температура нагрева под закалку должна обеспечивать, возможно, более полное растворение избыточных фаз в матричной фазе и находиться в двойной системе между линиями сольвуса и солидуса. Хотя процессы растворения избыточных фаз значительно ускоряются с повышением температуры, нагрев в непосредственной близости к линии солидуса технологически нерационален. В этом случае из-за возможного перепада температур в садке и неточности теплового контроля возникает опасность пережога изделия. Отсюда вытекает строгое требование контролировать температуру в закалочных печах с точностью ± 10 о С. Слишком высокие температуры нагрева под закалку могут привести также к росту зерна до недопустимых размеров. Таблица 2.2

Режимы закалки и старения промышленных дисперсионно твердеющих сплавов на медной основе

Марка сплава                                    Температура нагрева под закалку

   ЛАНКМц75-2-2,5-0,5-0,5                                   820±10

   БрАЖН10-4-4                                                      980

   БрБ2                                                                     760-780

   БрБНТ-1,9                                                            760-780

   БрБНТ-1,7                                                            760-780

   БрБ2,5                                                                   800

   БрХ0,5                                                                   950-980

   БрЦр0,4                                                                920

   БрЦрХ0,8-0,6                                                       950±I0

   МНА13.-3                                                             900

   MHA6-1,5                                                              900

Охлаждение при закалке должно быть достаточно резким, чтобы исключить распад пересыщенного матричного раствора в процессе охлаждения. Закалка в воде дает большие остаточные термические напряжения и вызывает поводку и коробление изделия. Поэтому при выборе закалочных сред следует руководствоваться критическими скоростями.

[Sks_kostja]

@РусланHimki

Да.

[vladimir2204]

@Sks_kostja Ну если мне два балла за знания, то вам не больше за внимательность. Я писал о том, что происходит с медью. И Вы, если бы были внимательны, то могли бы просто написать, что в сплавах её свойства меняются, а не выкладывать целые конспекты по металловедению. А если по существу, то мне нравятся Ваши работы, и хотелось бы( вместо конспектов по металловедению ) почитать какие эмали Вы используете, как наносите(есть ли какая-то очерёдность) и применяете ли при этом термообработку.

[Sks_kostja]

@vladimir2204

Сначала давайте разберемся с медью, возьмите кусок провода марки ВВГ 4х10 ( как на фото), удалите изоляцию, берем два куска, ложем на плитку, нагреваем до темно коричневого цвета почти черного, один в воду другой просто остыть на воздухе. Проводим эксперимент на изгиб, думаю что без каких либо динамометров Вы почувствуете разницу. Медь становится хрупкой не только в результате закалки, но и при пережоге (превышении допустимой температуры нагрева) и тут уже нет разницы каков был процесс ее охлаждения, быстрый или медленный.



Теперь по эмалям, в данном случае это холодная эмаль, температура сушки комнатная, наношу иголкой очень долгая и кропотливая работа, сильно устают глаза. Следующую работу буду делать горячими Дулёвскими эмалями, как будет готово покажу, сразу скажу это не так скоро, надо подготовить исходный материал, а это тоже время.

С ув.

[vladimir2204]

@Sks_kostja Из моего опыта работы с медью. Работая автослесарем, доводилось менять медные прокладки-кольца под сливными пробками в картерах двигателей. Резьбы на тех пробках мало, да некоторые ещё и алюминиевые. Следовательно сильно тянуть стрёмно. Но если медное колечко разогреть до красна и бросить в воду, то оно становится мягким как бумага и обжимается пробкой без ущерба для резьбы.

[gever]

1 час назад, vladimir2204 сказал:

@Sks_kostja Из моего опыта работы с медью. Работая автослесарем, доводилось менять медные прокладки-кольца под сливными пробками в картерах двигателей. Резьбы на тех пробках мало, да некоторые ещё и алюминиевые. Следовательно сильно тянуть стрёмно. Но если медное колечко разогреть до красна и бросить в воду, то оно становится мягким как бумага и обжимается пробкой без ущерба для резьбы.

Все верно. Чистая медь при резком охлаждении отпускается,а бронза и латунь наоборот закаливается. Я не химик и не скажу почему,но на опыте проверено сотни раз-крестики и иконки после остывания на воздухе выпрямляются без проблем.

[РусланHimki]

@Sks_kostja Если не тяжело расскажите. Холодные или горячи? чем наносите?

[gever]

21 час назад, gever сказал:

Все верно. Чистая медь при резком охлаждении отпускается,а бронза и латунь наоборот закаливается. Я не химик и не скажу почему,но на опыте проверено сотни раз-крестики и иконки после остывания на воздухе выпрямляются без проблем.

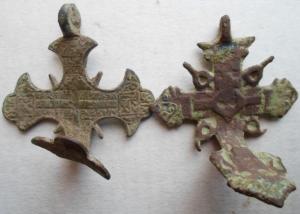

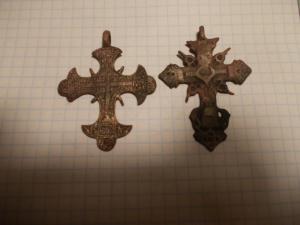

Вот только сегодня получил посылку от LAP 72,полчаса делов и вот результат.
