Сигнум МФТ с апгрейдом.

[NERV]

Но если у вас всё таки будет возможность замерить сколько вольт на больших конденсаторах.

Замеряйте пожалуйста.

[виталиккоп]

14 часа назад, NERV сказал:

Больше 5мб не даёт грузить так шо ОЙ.

Да все нормально там видно...

Просто из за текстов выше я подумал что переменник какой-нить мудреный может...да нет,смотрю совсем себе обычный...

Позвольте вопрос...я задавал,но Вы так и не ответили...

 Вы пишите - "Пока по лесу хожу там где были интересные находки -учусь различать что он показывает и чё в земле.  А вот весной посмотрим.''

- Можете подробней описать - как именно Вы,получаете опыт,то-есть - учитесь ( ''учусь различать что он показывает и чё в земле.''),я так понял - не выкапывая??

И еще,тоже Вы писали - ''Да нет он у меня для разведки.  А так георадаром дочищаю интересные места.''

 Вопросик имеется,с Вашего позволения задам, - что именно,Вам удалось ''зачистить'' после сига,георадаром??

Особенно интересно сравнение имеющегося у Вас георадара с глубинной программой...которая есть на вашем МФД.



Изменено 3 февраля 2017 года в 10:02 пользователем виталиккоп

[NERV]

Мфд глубинник для поиска под мусором подходит идеально(в моём случае если акумы не сели до 7.2 вольта)

Думаю что со времен много людей зададут этот вопрос о проблеме питания.

А георадар с рамкой видит глубже(но глубину иногда врёт)но что бы с ним до конца разобраться у меня уйдёт не один сезон.



[Alex22036]

33 минуты назад, NERV сказал:

Мфд глубинник для поиска под мусором подходит идеально(в моём случае если акумы не сели до 7.2 вольта)

Думаю что со времен много людей зададут этот вопрос о проблеме питания.



Можно попробовать Вот такую: систему. 3 аккума 18650 дают 12В и после стабилизатора у Вас будет ровно 9В. Хотя Сергей Асго утверждает что просадка напряжения на штатных аккумах с лихвой компенсируется стабилизаторами Сигнума и никак не сказывается на глубине.

Изменено 3 февраля 2017 года в 10:45 пользователем Alex22036

[виталиккоп]

13 минуты назад, Alex22036 сказал:

3 аккума 18650 дают 12В и после стабилизатора у Вас будет ровно 9В.

После стабилизатора 9В не должно быть...должно быть столько - сколько выдаст стабилизатор...на то он и стабилизатор - чтобы стабилизировать...в не зависимости от входа,выход должен быть стабильный,допустим 6 вольт...

Изменено 3 февраля 2017 года в 10:56 пользователем виталиккоп

[Alex22036]

Только что, виталиккоп сказал:

После стабилизатора 9В не должно быть...должно быть столько - сколько выдаст стабилизатор...на то он и стабилизатор - чтобы в не зависимости от входа,выход был бы стабильный,допустим 6 вольт...

Я имел ввиду тот стаб, который на картинке внизу.

[NERV]

Стаб и так нехило греется.

А тут ему уже нужен радиатор (а если ещё поставить DC_DC ,то надо искать малошумный)

Проще 2 по 2 1860 блок поставить будет 8.2 вольта с нехилым амперажом.Но каждая приблуда которая вешается на не самый лёгкий металоискатель добавляет ему вес.

Да и в прошивке 2.06 не надо уже 6 вольт там на 5 дури хватает,чего не скажеш о 2.05

[виталиккоп]

@NERV - Какой стабилизатор Вы конкретно,имеете ввиду,схематически???   Или на картинке покажите - нижний или правый (на входе питания) или левый????

[NERV]

Я думаю что ваш преобразователь будет шумным.

[Alex22036]

Только что, виталиккоп сказал:

@NERV - Какой стабилизатор Вы конкретно,имеете ввиду,схематически???   Или на картинке покажите - нижний или правый (на входе питания) или левый????

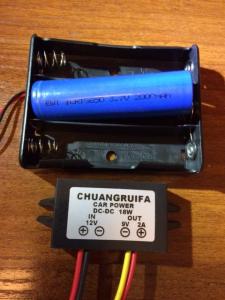

На моей картинке от аккумов 18650 идет 12В на вход стабилизатора(черная коробочка) на выходе ее ровно 9В, и подаем на Сигнум вместо штатных аккумов.

[виталиккоп]

4 минуты назад, Alex22036 сказал:

На моей картинке от аккумов 18650 идет 12В на вход стабилизатора(черная коробочка) на выходе ее ровно 9В, и подаем на Сигнум вместо штатных аккумов.

Вас я понял...(сначала подумал что Вы сиговский стаб. имеете ввиду...)

Вот какой стабилизатор имел ввиду @NERV не совсем понял...догадываюсь что - на входе питания который...аль нет?

Изменено 3 февраля 2017 года в 11:07 пользователем виталиккоп

[NERV]

Чёрная коробочка.

Я занимаюсь ремрнтом техники у которой точность до миливольта.

Так что каждый лишний шум или пульсация строит погоду.

[NERV]

Проще 2 по 2 18650 поставить будет 8.4 вольта и етого хватит на долго и преобразователь не нужен.

Изменено 3 февраля 2017 года в 11:18 пользователем NERV

[виталиккоп]

6 часов назад, NERV сказал:

Я занимаюсь ремрнтом техники у которой точность до миливольта.

Так что каждый лишний шум или пульсация строит погоду.

Круто! Это так сложно наверное...одно дело цельные вольты,а тут - мили...

Как замените стабилизаторы в сиге и будут изменения в работе - отпишитесь пожалуйста.

Кстати - за что отвечает тот стабилизатор,который Вы менять думаете??



[NERV]

Вы мне лучше скажите какой у вас стоит стаб DA5 маркировочку.

Хотя заранее знаю что 5 вольтовый(в МФТ).

Хотя коллега сегодня разобрал свой МФД 2.05 с апгрейдом и у него стоит 6 вольтовый(покупал осенью)Хотя разведка у него деусом,а добор с GPX4500 ,а МФД он купил ради любопытства из за глубинника.

[виталиккоп]

дубль.

Изменено 3 февраля 2017 года в 19:03 пользователем виталиккоп

[виталиккоп]

@NERV

DA13 и DA14 есть...DA5 не видать чёта...

Вы выкладывали фото...какой из отмеченных на фото Вас интересует??

[NERV]

Сразу возле больших конденсаторов(эсли плата старого образца)



https://www.fruugo.lu/stmicroelectronics-lf60abv/p-5522601

[виталиккоп]

2 минуты назад, NERV сказал:

Сразу возле больших конденсаторов(эсли плата старого образца)



https://www.fruugo.lu/stmicroelectronics-lf60abv/p-5522601

У меня сама плата,такая же как Вы выкладывали...на ней и покажите.

[NERV]

Я не выкладывал плату.

Выкладывал vfp7

[NERV]

У меня более старого образца.

[NERV]

Чёт не даёт грузить фотки.

Здесь на форуме есть фото.

http://www.reviewdetector.ru/index.php?showtopic=177047&st=14320



стаб стоит справа снизу ,возле больших конденсаторов.

[виталиккоп]

2 минуты назад, NERV сказал:

Я не выкладывал плату.

Выкладывал vfp7

Выложили изначально не Вы,но Вы потом пометили и выложили уже с пометками...какая из помеченных областей Вас интересует??

Или,быть может Вы имеете Ввиду не помеченный (на фото справа возле большого кондера,его плохо видно)???



[виталиккоп]

1 минуту назад, NERV сказал:

Чёт не даёт грузить фотки.

Здесь на форуме есть фото.

http://www.reviewdetector.ru/index.php?showtopic=177047&st=14320



стаб стоит справа снизу ,возле больших конденсаторов.

Вот с этого и начинали бы... - КРС1158ЕН  5 вольт ...весь блок из за вас раскурочил,блин...

[NERV]

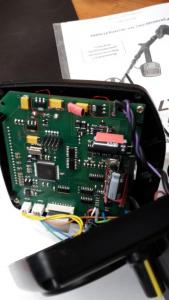

Если у вас такая плата нового образца то замеряйте входное и выходное напряжение на стабилизаторах обведённых красным кружочком сверху 2 штуки.

Нижний и так понятно что 3.3 вольта.

У меня плата старого образца,хотя покупал этим летом МФД

[виталиккоп]

5 минут назад, NERV сказал:

Если у вас такая плата нового образца то замеряйте входное и выходное напряжение на стабилизаторах обведённых красным кружочком сверху 2 штуки.

Нижний и так понятно что 3.3 вольта.

Мультиметр на работе остался...

Хотя....ща попробую у соседа спросить,вроде был у него вольтметр какой-то...

Изменено 3 февраля 2017 года в 19:36 пользователем виталиккоп

[NERV]

Вот ,а у меня 6 вольт.

И как ЭТО что у меня должно работать с 6 вольтами?

Представьте идёте вы акамуляторы подсели на одно деление прибор типа работает.Сигналов ноль,

А коллега по вашим следам с Етраком чёто постоянно роет.И тут возникает дикое желание настроить Сиг о берёзу.

Успокаиваемся.Меняем аккамуляторы на свежие и о чудо прибор начинает видеть.

Дома меряем акумы снятые ,а там 7.4.И тут начинают закрадываться сомнения.

[NERV]

Лучше не тыкайте в него мультиметром(шоб не сжечь).А то меня совесть замучит.

Я лучше даташит щя покурю.

[NERV]

Не самый худший вариант  на 5вольт,даже с защитой



http://rcl-radio.ru/?p=17499



[виталиккоп]

12 минуты назад, NERV сказал:

Лучше не тыкайте в него мультиметром(шоб не сжечь).

Фу,слава тебе Богу...а то стою - руки дрожат,зубы стучат,колени трясутся...думаю куда тыкнуть,там же цельных три ножки - вдруг взорвется всё...и клещи индукционные соседские накроются,которыми меряю...



Изменено 3 февраля 2017 года в 19:55 пользователем виталиккоп
