Капитальный ремонт ушей катушки.


Рекомендованные сообщения

Всем привет!!! Вот наконец то дошли руки до катушки.

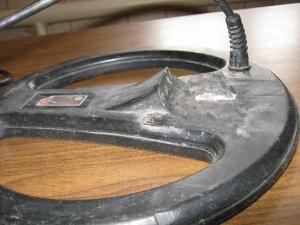

Было дело так купил я тёрку 505-ю с напрочь отломанными ушами. Старым хозяином были приклеены какие то пластмасски каторые катушку еле еле держали.

К сожалению не заснял это чудо.  Ну да ладно.

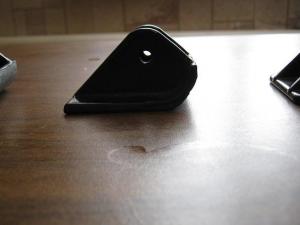

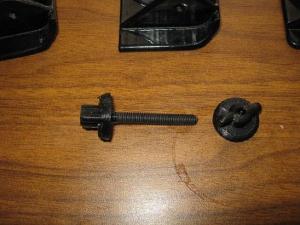

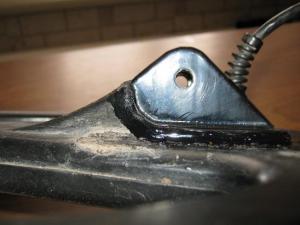

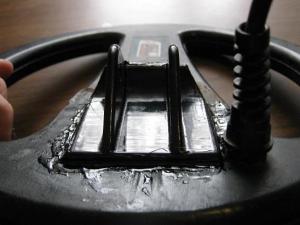

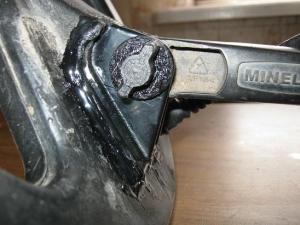

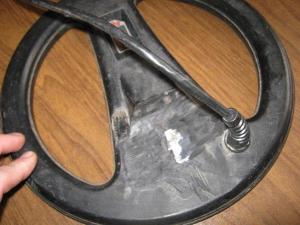

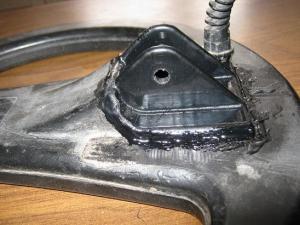

Вот что получилось:














  • Нравится 8
Ссылка на комментарий
Поделиться на других сайтах

Тема Капитальный ремонт ушей катушки. создана на форуме Делаем своими руками: Металлоискатели, пинпоинтеры, аксессуары, инструмент.
Только что, андрейик сказал:






На 3D принтере напечатаны?

Ссылка на комментарий
Поделиться на других сайтах

Да.

Есть ещё пара обращайтесь.

Изменено пользователем андрейик
  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

Только что, андрейик сказал:

Да.



Советую следующий вариант делать толще в 2 раза (именно уши). И потом после опробования в поле отпишитесь по работе (не развалились ли).

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, mehannik сказал:



Советую следующий вариант делать толще в 2 раза (именно уши). И потом после опробования в поле отпишитесь по работе (не развалились ли).

100+

Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, mehannik сказал:



Советую следующий вариант делать толще в 2 раза (именно уши). И потом после опробования в поле отпишитесь по работе (не развалились ли).

Ни Чего там не развалится. Уже всё проверинно до меня. На счёт толщины может быть соглашусь с вами но не в два раза а на пару мм. да.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

Только что, андрейик сказал:

Ни Чего там не развалится. Уже всё проверинно до меня. На счёт толщины может быть соглашусь с вами но не в два раза а на пару мм. да.



Толщина стандартных ушей - 3 мм, поэтому что "в два раза" что "на пару миллиметров" - всё едино. :D

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

Только что, Leha Shustov сказал:

@андрейик а на что посадили?



Судя по блеску - дихлорэтан.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

@mehannik я тоже им клеил.. лучше на мои вгляд чем поксипол и прочее



  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

@Leha Shustov  это не то что "лучше" - это единственно правильный вариант.

  • Нравится 3
Ссылка на комментарий
Поделиться на других сайтах

@mehannik уважаемый, а подскажите по части покраски антигравием, не как не отразится на работаспособности?

Ссылка на комментарий
Поделиться на других сайтах

Только что, Leha Shustov сказал:

@mehannik уважаемый, а подскажите по части покраски антигравием, не как не отразится на работаспособности?



А зачем собственно? Чтобы защита не изнашивалась? Но в общем то - нет, не отразится.  (Если антигравий не содержит металла конечно)

Ссылка на комментарий
Поделиться на других сайтах

@mehannik я заклеил, как то пластик со временем и пожелтел чутка.. эстетика так сказать) в черный задуть ее будет гуд, у меня белая на ф11 тапок дд

Ссылка на комментарий
Поделиться на других сайтах

9 часов назад, Leha Shustov сказал:

@андрейик а на что посадили?

mehannik правильно ответил дихлорэтан!

Тоже считаю это наилучшим вариантом.

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

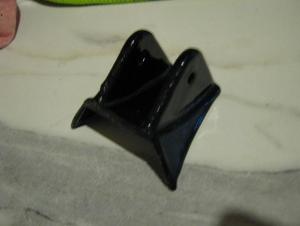

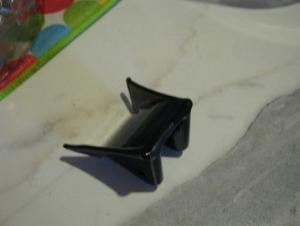

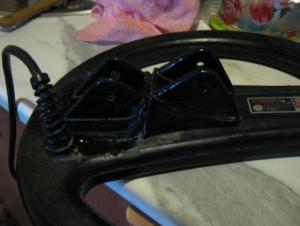

Разработал модель ушей для  X-Terra расположение по середине.

IMG_4715.thumb.JPG.47cd2b5ad66bad2f66f0a4bf52a09f2e.JPGIMG_4716.thumb.JPG.80f11f1fd7d3ae7c1a67f743a6942189.JPGIMG_4717.thumb.JPG.93fabb99b1e7714631cd2ed6bfaa2bc6.JPG

  • Нравится 6
Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, андрейик сказал:

Разработал модель ушей для  X-Terra расположение по середине.




Оригинально и интересно, но при установке ушей на середину (по хорошему), нужно срезать этот выступ до нуля (до ровной поверхности). При такой установке (как у вас) штанга будет идти на излом через оставшийся угол и отрывать уши. Ну и угол установки штанга-катушка может быть маловат для работы

Вариант вполне годный для ленивых и очень аккуратных людей, которые будут внимательно следить за тем, в каком положении у них стоит катушка.



PS. Толщина ушей уже радует.

  • Нравится 4
Ссылка на комментарий
Поделиться на других сайтах

1 час назад, mehannik сказал:



Оригинально и интересно, но при установке ушей на середину (по хорошему), нужно срезать этот выступ до нуля (до ровной поверхности). При такой установке (как у вас) штанга будет идти на излом через оставшийся угол и отрывать уши. Ну и угол установки штанга-катушка может быть маловат для работы

Вариант вполне годный для ленивых и очень аккуратных людей, которые будут внимательно следить за тем, в каком положении у них стоит катушка.



PS. Толщина ушей уже радует.

Да вы наверное правы на днях доработаю покажу результат в сборе с мд.

А вам как активному участнику и толковыми высказываниями в моей теме дарю любой из вариантов на ваш выбор!

  • Нравится 1
Ссылка на комментарий
Поделиться на других сайтах

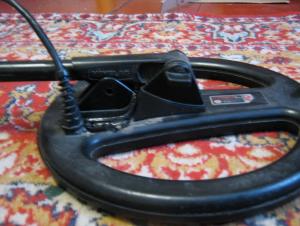

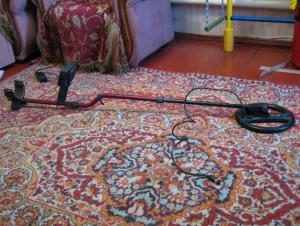

Модернизировал теперь прибор лежит без излома на уши.

IMG_4720.thumb.JPG.145764b40b6c618899c90c84be6e579a.JPGIMG_4723.thumb.JPG.7afe47ae56c3c48908bd08d17498eba9.JPGIMG_4719.thumb.JPG.09f4bbf07118fbe78117d17a2b5589b4.JPG

  • Нравится 4
Ссылка на комментарий
Поделиться на других сайтах

В 04.01.2018 в 15:06, андрейик сказал:

Да вы наверное правы на днях доработаю покажу результат в сборе с мд.

А вам как активному участнику и толковыми высказываниями в моей теме дарю любой из вариантов на ваш выбор!

Привет. Механик знает что говорит толковый и рукастый ! Ему по делу будет точно!:clap:

Изменено пользователем мишаня 61
Ссылка на комментарий
Поделиться на других сайтах

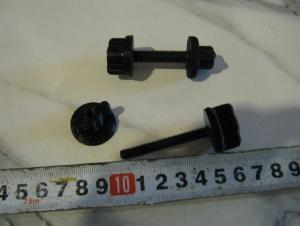

Есть ещё болты с гайками на 6 и 8.


Ссылка на комментарий
Поделиться на других сайтах

А есть на моно катушку минелаб уши?  Или надо для опытного образца вам такую катушку?

Ссылка на комментарий
Поделиться на других сайтах

21 минуту назад, александр242 сказал:

А есть на моно катушку минелаб уши?  Или надо для опытного образца вам такую катушку?

Планируется в ближайшем будуюшем. Так как нет опытного образца пока. Могу предложить что то подобное как на этом фото с права или изготовить по вашим размерам.


Ссылка на комментарий
Поделиться на других сайтах

А есть вот такой подопотный 1ua03oym1bvg6_t.jpg

Ссылка на комментарий
Поделиться на других сайтах



4 минуты назад, александр242 сказал:

А есть вот такой подопотный 1ua03oym1bvg6_t.jpg

Если она окажется у меня то я вам изготовлю ушки за вами расходы на почту.

Ссылка на комментарий
Поделиться на других сайтах

Сколько такие ушки стоят?

Ссылка на комментарий
Поделиться на других сайтах

20 минут назад, андрейик сказал:



Если она окажется у меня то я вам изготовлю ушки за вами расходы на почту.

В личку отписал

Ссылка на комментарий
Поделиться на других сайтах

В 04.01.2018 в 06:16, андрейик сказал:

Разработал модель ушей для  X-Terra расположение по середине.

IMG_4715.thumb.JPG.47cd2b5ad66bad2f66f0a4bf52a09f2e.JPGIMG_4716.thumb.JPG.80f11f1fd7d3ae7c1a67f743a6942189.JPGIMG_4717.thumb.JPG.93fabb99b1e7714631cd2ed6bfaa2bc6.JPG

Тут надо подстраховаться перед эксплуатацией,  оставляя больше кабеля от катушки и до наматывания на штангу. Так как при "родном" размещение ушек,  кабель выходит почти на одной оси с болтом,  так если во время поиска (или что вероятнее)  во время смены места и погрузке прибора в багажник катушка может занять крайнее положение и так кабель находиться на удалении от центра катушки он может натянутся и лопнет жила,  во избежания этого надо оставлять чуть больше кабеля, и потом наматывать его на катушку,  что бы он имел свободный ход в обе крайние точки. Знаю из личной практики, рвал так на Неле кабель, когда с аськой бегал. Хорошо что не было внешних повреждений и поменял по гарантии.  А такое расположение ушей интересно,  поюзал бы.

Ссылка на комментарий
Поделиться на других сайтах

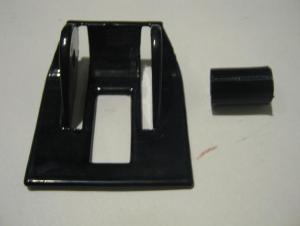

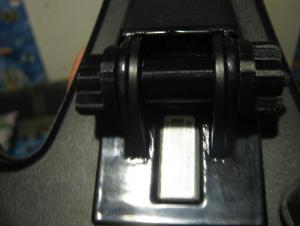

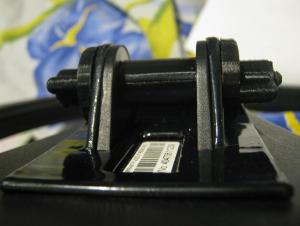

Все  привет разработал модель укрепления ушей катушки X-Terra.

IMG_4748.thumb.JPG.f1fc2dab7fa6d701efe0261299477ce3.JPGIMG_4759.thumb.JPG.60a6a1e7b4ad0528d5b808d1b766cb11.JPGIMG_4760.thumb.JPG.18bb67b86f2b7261d4087d889b8b4dde.JPG

Втулка для затяжки в комплекте.

Пишите в личку.

Изменено пользователем андрейик
  • Нравится 3
Ссылка на комментарий
Поделиться на других сайтах

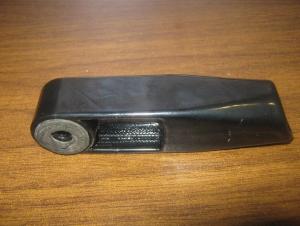

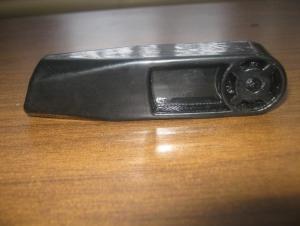

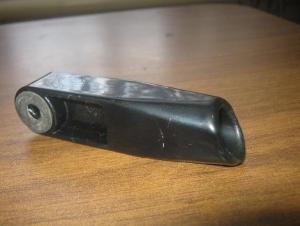

Кто то спрашивал наконечник на тёрку не помню кто в общем сделал

IMG_4769.thumb.JPG.2a545c699c7208e9dfeea1b1b8796667.JPGIMG_4770.thumb.JPG.0997d1b1826b669664d2b8796acf3c88.JPGIMG_4771.thumb.JPG.55b5113a2a0194bed9c9f141de8f09f0.JPG

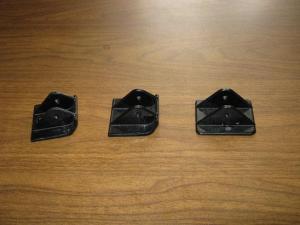

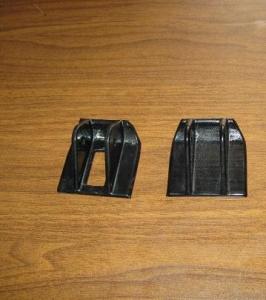

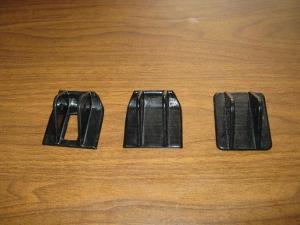

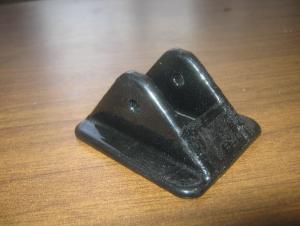

что имеем на сегодняшний день

IMG_4772.thumb.JPG.d3a83eb08db90473ff9ca3ed4b8477b7.JPGIMG_4773.thumb.JPG.ea532a05932e8f1ad05294171e354b8a.JPG5a6c89a7b7824_IMG_4673-.thumb.JPG.478509b21806292cb7cf7b46a865efdb.JPGIMG_4760.thumb.JPG.2b98f75e0e4598f75c85795d63e12a7d.JPG

Изменено пользователем андрейик
  • Нравится 5
