Металлоискатель от Золотой орды

[Золотая орда]

Решил создать МД на PI (импульсной) основе - при этом сделать низкую стоимость и должен по параметром лучше многих промышленных металлоискателей - что-бы перекрыть все хотелки Поисковиков сделаю его многочастотным ,,,,, сможет работать от поиска золота до работы по войне.

За основу возьму МД Пират и в дальнейшем постепенно перейду на более сложные и совершенные электронные компоненты.

Схемы и фотографии буду выкладывать сдесь .

Приступил к работе .



[Редуктор]

Смелое заявление, а вот что будет на выходе, покажет время. Один товарищ решил производить авто под названием "Москвич", а партнёром будет у него КАМАЗ. Тоже не хилое хотелово. А вот что будет на выходе, вновь одолевают смутные сомнения.

  А так то, "Золотая Орда", молодец, дерзай. Может станешь подобно Илону Маску в сфере  производства МД.

[Золотая орда]

4 минуты назад, Редуктор сказал:



  А так то, "Золотая Орда", молодец, дерзай. Может станешь подобно Илону Маску в сфере  производства МД.

Уже есть  определённые наработки  - должно все получиться.

[Редуктор]

2 часа назад, Золотая орда сказал:

Уже есть  определённые наработки  - должно все получиться.

Желаю успеха! Могу выступить испытателем пробных версий.

[vetal79]

Импульсник тема!! Будем ждать !!!



[Танкред]

Подписался на тему.

С нетерпением жду готовых экземпляров.

При адекватной цене готов отложить покупку ТуДуси и сначала опробовать изделие.



А если без шуток - то Удачи!!!

[Золотая орда]

Начало работы по созданию МД . Как писал выше - за основу взята схема простенького прибора "Пират" - проделаны предварительные работы по выявлению слабых и сильных сторон данного МД.

[Золотая орда]

Ч

4 минуты назад, Золотая орда сказал:

Начало работы по созданию МД . Как писал выше - за основу взята схема простенького прибора "Пират" - проделаны предварительные работы по выявлению слабых и сильных сторон данного МД.

Чёрным обозначены установленные дополнительные элементы КПЕ  ( конденсатор переменной ёмкости) выполняющий роль БГ и конденсатор большой ёмкости  10000 мкФ .

Красная линия показывает разрыв приемника и передатчика - гальвоническая развязка на основе трансформатора- сделано для уменьшение влияния статики на приёмник.

Зелёным обозначены места для дальнейшего  изменения .

[kanopus]

А параметры какие планируются? Ну хотя бы приблизительно?

[Танкред]

4 часа назад, Золотая орда сказал:

Ч

Чёрным обозначены установленные дополнительные элементы КПЕ  ( конденсатор переменной ёмкости) выполняющий роль БГ и конденсатор большой ёмкости  10000 мкФ .

Красная линия показывает разрыв приемника и передатчика - гальвоническая развязка на основе трансформатора- сделано для уменьшение влияния статики на приёмник.

Зелёным обозначены места для дальнейшего  изменения .

Ждем, реально ждем.



очень интересно посмотреть на результат и потестить его!

[Золотая орда]

Получен первый результат по дальности обнаружения некоторых целей в мастерской - датчик 19 дюймов ( используется особый принцип намотки) резистор поралельно 850 Ом.

1. 1 коп. СССР  - от 35 до 45 см.

2. 5 коп. СССР  - от 45 до 55 см.

3. 10 коп. СССР  - от 25 до 30 см.

4. Пластина площадью 10/10 см. толщиной 1 мм - 1,1 метр

5. Каска армейская  от 1.5 до 1.8 метра

Мелкое золота не видет совсем - но это только начало - есть кое какие наработки для поднятия чувствительности - увеличится глубина на крупные изделия , а так-же будет видить мелкое золота на иная от 0.1 грамма .

[КрасноСолнышко]

Весьма интересно. Подписался.

[КрасноСолнышко]

19" много для мелочи.

[Золотая орда]

17 часов назад, КрасноСолнышко сказал:

19" много для мелочи.

Я не задавался делать датчик под определённую задачу - диаметр просто подогнал под длинну провода .

В данное время моя задача отработать все возможные варианты чтоб достичь лучшего показателя - при этом проект должен  быть наиболее дешёвый .

В данной конструкции должно учитываться все от штанги до датчика - малейшие отклонения от задуманного сведёт всё  к большим потерям .

Сейчас обдумываю как сделать Фильтра на входе приемника , а так-же  решаю вопрос с изменением озвучки прибора  хочу установить - порговый тон - и трёх тональную озвучку .

[Золотая орда]

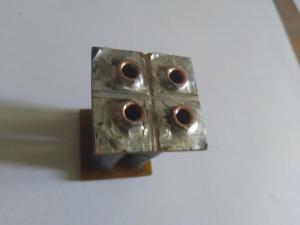

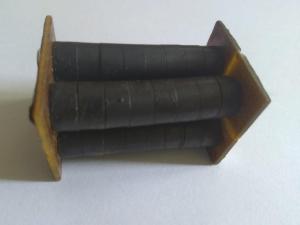

Разделил приемник и передатчик с помощью трансформатора.

[Золотая орда]

Схема разделения .

[Золотая орда]

Готовлюсь заняться озвучкой целей - пришел к выводу проще и дешевле сделать по принципу "полифонии" то есть - регулируемый пороговый тон и в зависимости от размера либо глубины залегании целей тон будет меняться это позволит более точно определят место нахождения предмета .



[КрасноСолнышко]

Ждём.

[Танкред]

Согласен с Андреем!



Ждем, и ждем с нетерпением!

[Золотая орда]

Андрей и Вадим чтоб был хороший результат - нужно еще поработать .

А пока решил расположить так - передатчик под подлокотникам - приемная часть МД под рукоятью - "питание"у приемника и передатчика раздельное .

Возможно в дальнейшем будут еще происходить изменения - но на данном этапе оставлю так.







[Золотая орда]

12.06.2022 в 21:53, Золотая орда сказал:













Сделал небольшую ошибку и из за этого у некоторых людей возникло некоторые недопонимания - решил исправить .

[Золотая орда]

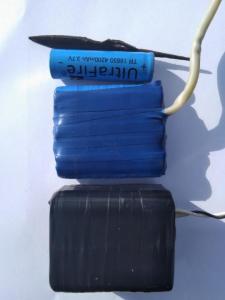

Пришли аккумуляторы - шесть штук пустил на передатчик - три штуки на приемник .

Осталось дождаться наконечники для штанги ( выписывал в комплекте + болт , гайка , резиновые уплотнители )



[КрасноСолнышко]

@Золотая орда доброго дня. А что есть уже какой то прогресс в плане техническом ?

[Золотая орда]

28 минут назад, КрасноСолнышко сказал:

@Золотая орда доброго дня. А что есть уже какой то прогресс в плане техническом ?

Почти все сделано - осталось сделать корпуса и штангу ... хочу пока попробовать на грунте - может придется кое что изменить .

[Танкред]

Ждем результатов полевых испытаний!

[SanyaXocTa]

Что то давно не было отчетов. Как продвигается проект?

[Золотая орда]

14 часов назад, SanyaXocTa сказал:

Что то давно не было отчетов. Как продвигается проект?

Работаем .... Временно поменял "Передатчик" - применил от "Дельты пульс" с небольшими переделками - как оказалось он более стабильный и по управлению проще...... Хотя это не конечное решения .

 Также работал над "Приёмником" -  Скорей  всего придётся применить более сложный принцип обработки .... Продолжаю исследования.

В данное время занимаюсь штангой ... уже попробовал несколько вариантов - но не всё меня устраивала - приходится переделывать.

[Вовка54регион]

12.06.2022 в 17:53, Золотая орда сказал:



А пока решил расположить так - передатчик под подлокотникам - приемная часть МД под рукоятью - "питание"у приемника и передатчика раздельное .











Обрати внимание на приборы  "Фишер 70-75" - у них батарейный отсек под подлокотником .

[Золотая орда]

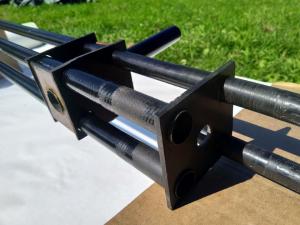

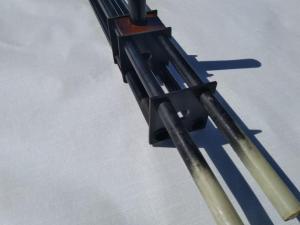

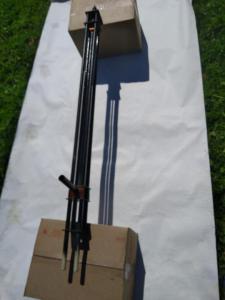

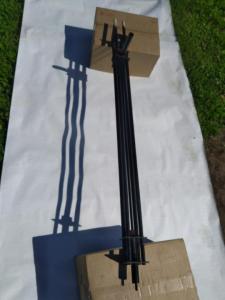

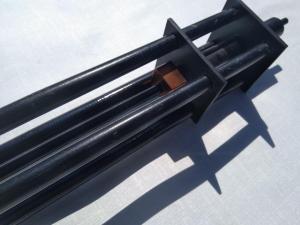

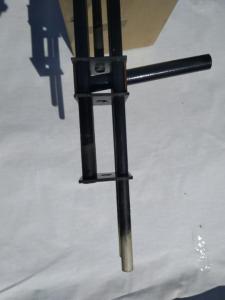

Сделал попытку разработать новую высоко технологичную штангу для  сверх чувствительных МД - подойдет для разных типов приборов .

Пока не до конца сделана но решил выложить фото .

Получилась очень легкой .

Использовал две лыжные палки и остальное все от удилищ .



[Золотая орда]

Часто "многих" удивляет зачем Я занимаюсь МД на PI  основе - постараюсь простым примером объяснить зачем это нужна .

Вчера ездил на одно из  старых мест  практически не копанную  ( хотя там побывало очень много Поисковиков и разными приборами но следов копа невидна ) использовался прибор СТХ3030 с датчиком 17/13 " - маска дискриминации открыта полностью - .

При поиске систематически раздавались "легкие" ложные сигналы  ( отнёс  их к атмосферным помехам ) и вот появился  сигнал чернины - но какой-то непонятный размазонный - начал копать по мере углубления систематически проверяя приборам яму и примерно с глубины 50 см. наконец выкинул цель - небольшой нож - лезвие длинна 6 см. - ширина 1.3 мм. - общая длинна 10 см..

После выемки цели переправил яму на наличие ещё предметов - при махе металлоискатель среагировал над ямой - сигнал  "чёрный" - проверил пинпоинтером на полной чувствительности - есть реакция на все стенки ямы - вынул немного грунта - пин реагирует на камок грунта - после разрушения комка пин перестал реагирова на россыпь.

Продолжил поиск - походив около  часа нечего ненайдя подошёл довольно к крутому  склону решив проверить его и вот тут началось зозо начал бубнить разными голосами - баланс грунта непомог - внешний пин реагировал на грунт

Пройдя по всему склону следя за реакцией на грунт понял что на всей площади данной территории находится очень сложный грунт и данным типом приборов искать что-то неимеет смысла . Продолжу собирать МД на импульсной основе и затем вернусь на места поиска .



Изменено 31 августа 2022 года в 07:04 пользователем Золотая орда
