Перевод панели на тактильные кнопки.

[RONIN.]

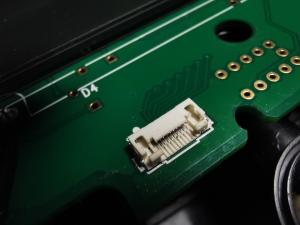

Вскрываем. Фиксатор шлейфа уже отсутствует, значит его под замену. В наличии нет, нужно заказывать и ждать.

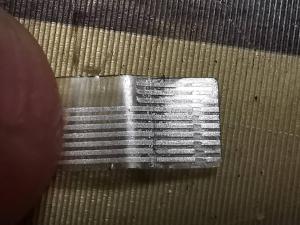

Шлейф то-же уже вытерт. Мало того, что качество и толщина напыления страдает, так ещё и дёргали его не один раз. Но впрочем, можно его подрезать чуть.





Проверяем …. Опа, чёт как-то нет реакции не на одну кнопку. Панель расслоил, но легче не стало. Значит приобретать новую. Опять ждать, да и целесообразность замены, выходит совсем уж не хорошая. Заказать панель+почта(с России совсем не дёшево)+разъём+работа=стоимость головы на вторичном рынке.

Ну что-же, предложил перевести на тактильные кнопки. На панели их не много, контент для группы, и нужно скилл поднять. Согласие получено, понеслось.

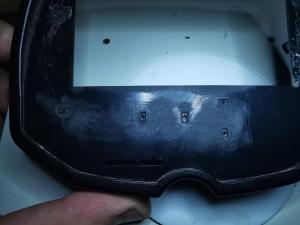

Намечаю, где они будут располагаться.

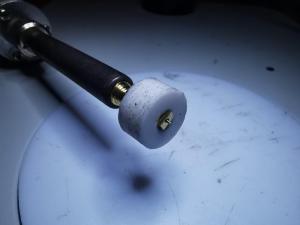

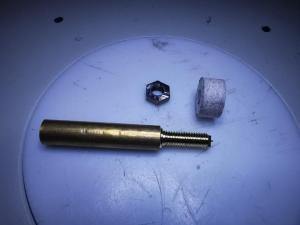

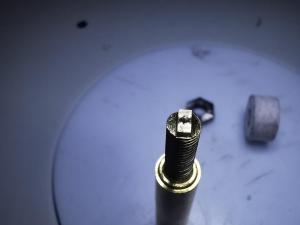

Изготавливаю на токарном насадку для паяльника. С помощью её, сделаю углубления под кнопки определённой глубины.







Продолжаю

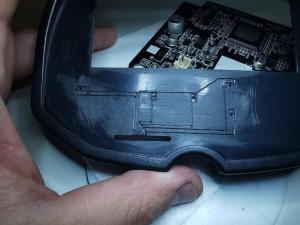

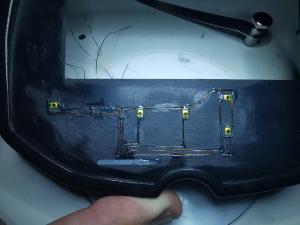

Делаю углубления для укладки проволоки. На фото, одной дорожки не хватает

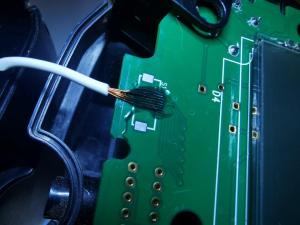

Тут по хорошему, нужно было шлейф зафиксировать. Но владельца предупредил, что-бы не лез ради любопытства. Всё есть на фото.



Совет: если есть возможность приобрести, так и поступите. Вся проделанная работа оказалось труднее, чем представлял.







[prorab]

[протеже]

Нет финального фото, как выглядит и  ключевой информации - работает?

[RONIN.]

14.03.2024 в 19:00, протеже сказал:

Нет финального фото, как выглядит и  ключевой информации - работает?

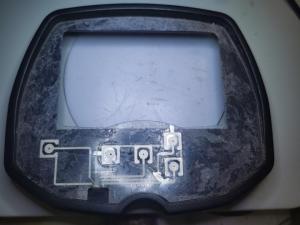

 Финальное фото, самое первое.. А смысл выкладывания, если не работала бы?

[протеже]

14.03.2024 в 19:00, протеже сказал:

Нет финального фото, как выглядит и  ключевой информации - работает?

Ну, тогда за положительный  результат +
