Реставрация оклада иконы

[Satir]

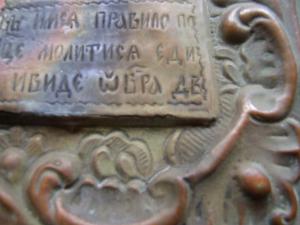

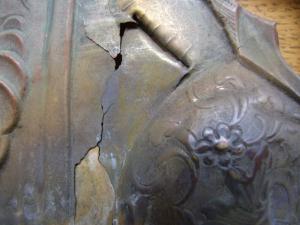

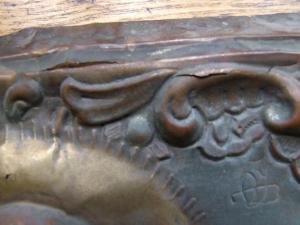

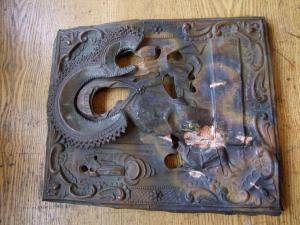

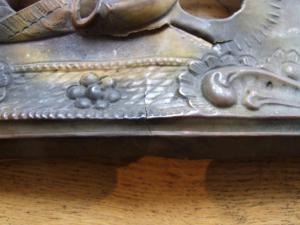

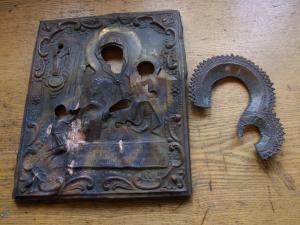

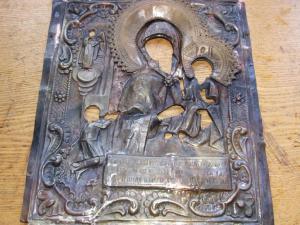

Есть вот такой оклад иконы .Латунь. Довольна старый но не плохо сохранившейся . Утраченных фрагментов почти нет . Но есть большое количество трещин и разломов . Будем пробовать восстановить его как можно аккуратней без заплаток . Ну в общем то я уже начал .....

[Satir]

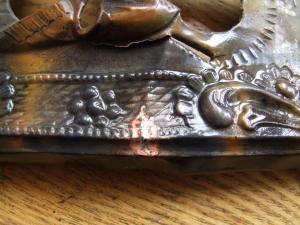

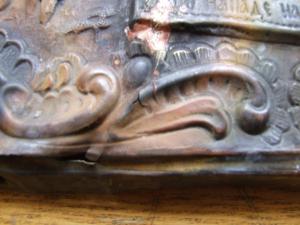

И так на первом этапе нужно запаять трещины и изломы . Припой серебряный ,флюс 209 ,отбеливаем в 15% растворе серной кислоты .



[Серега Сашкин сын]

Ждем продолжения ......

[Satir]

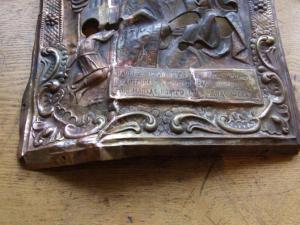

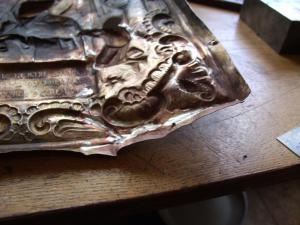

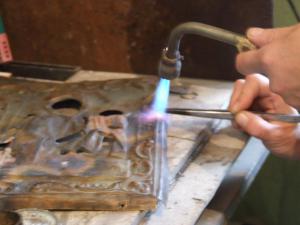

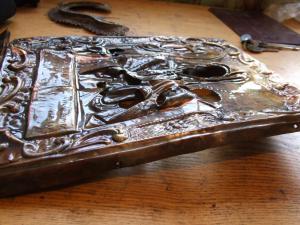

Продолжаем запаивать трещины на металле .....Теперь более объемные . Оклад сильно ведет при пайке....

[андред]

Неплохо получается, ждем продолжение

[Звяга]

11 час назад, андред сказал:

Неплохо получается, ждем продолжение

Чё ж хорошево? Сделана  с самово начала огромная ошибка, оклад не отожжон и яму  не придана первоначальная форма. Хрен теперь его разгладишь.

[Satir]

Ну да ладно ....это же только начало работы . Да и если ты в курсе то отжиг на такой плоскости ничего не даст ...Изделие все равно будет вести при нагреве .

Ну а как все это получится увидим дальше ...

[Звяга]

Похоже случай  сложный, ежели понятие для чево нужон отжиг отсутствует в принцыпе. Не буду боле вмешиваться и критиковать, может я просто отстал от передовых  и совремённых методов работы с металлами,  потому буду молчать и ждать окончания работ.  Бог помощь!

[Satir]

4 часа назад, Звяга сказал:

Похоже случай  сложный, ежели понятие для чево нужон отжиг отсутствует в принцыпе. Не буду боле вмешиваться и критиковать, может я просто отстал от передовых  и совремённых методов работы с металлами,  потому буду молчать и ждать окончания работ.  Бог помощь!

Ну я поясняю что оклад я отжег до начала всех паек ....Я знаком с технологией . Только вот  отжиг не поможет его все равно будет вести так как площадь оклада большая а температура плавления припоя высокая расширение металла в этой зоне всегда будет присутствовать . Обычная физика ничего более Так что как я и писал ранее от этого избавится практически не возможно ( есть конечно секрет ....пайка в горне ...но у меня его нет так что сори )







[Satir]

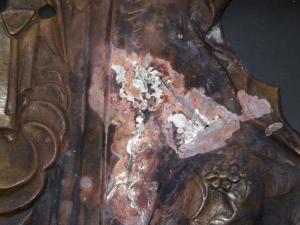

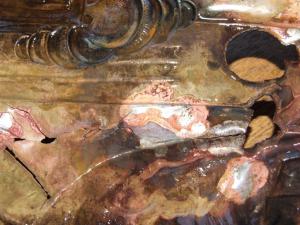

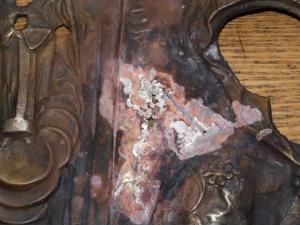

Но я отвлекся продолжим .....Самая неприятная трещина рядом с покровам богородицы .....Там есть утраченные участки металла и трещина объемная . Паяем ее в несколько приемов....  На запаянной трещине видны потерянные участки ими будем заниматься позже ( делаем вставки зачиканиваем и потом запаяем )    Ну и немного поправим оклад по плоскости .



[Satir]

В 14.07.2016 в 16:57, Звяга сказал:

Похоже случай  сложный, ежели понятие для чево нужон отжиг отсутствует в принцыпе. Не буду боле вмешиваться и критиковать, может я просто отстал от передовых  и совремённых методов работы с металлами,  потому буду молчать и ждать окончания работ.  Бог помощь!

Ну вот бог помог ......Спасибо !!!!!

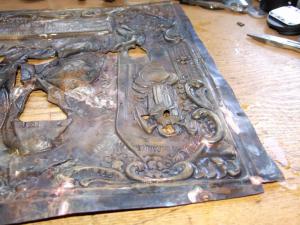

Правда пока предварительно поправил еще остались совсем мелкие трещины . Да и при правке бывает лопается металл . Ну никуда не денешься старый ....

[андред]

По последнему фото неужто плохо?

В Thursday, July 14, 2016 в 09:56, Звяга сказал:

Чё ж хорошево? Сделана  с самово начала огромная ошибка, оклад не отожжон и яму  не придана первоначальная форма. Хрен теперь его разгладишь.



[Звяга]

4 часа назад, андред сказал:

По последнему фото неужто плохо?



Я обещал до окончания работ  мнений не говорить. Прошу понять... и простить.

[андред]

@Satir работы по реставрации еще не окончены? охота на результат посмотерть

[Satir]

Сейчас пока туго со временем .....(Другая работа) Да и пока идут мелкие пайки так что пока интересного ничего нет ... Но вот на следующей неделе буду править оклад обрабатывать и прочеканивать  .... обязательно поставлю фото ....

19 часов назад, андред сказал:

@Satir работы по реставрации еще не окончены? охота на результат посмотерть

Ну а работы еще много....

Изменено 3 августа 2016 года в 15:39 пользователем Satir

[Restorer_t__]

Занимаюсь реставрацией икон,кому интересно все вопросы тут

Изменено 7 октября 2017 года в 11:13 пользователем Боба Касторский
убрал лишнее
