Самодельные МД - опыт использования

[4uzhoj]

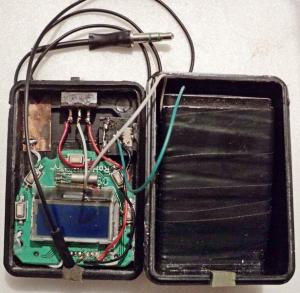

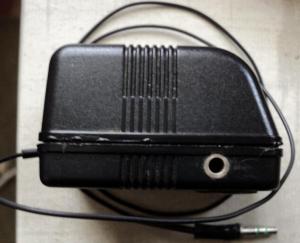

Доброго здравия, Коллеги! Решил собрать для своих МД самодельные "беспроводные наушники"... Естественно в первую очередь хотел использовать их на ГОШЕ но и для ПИРАТа думаю будут весьма полезны. Собирал "на коленке" из практически готового блока от автомобильного ФМ модулятора по этому не особо сильно утруждался переделкой. Можно конечно было собрать с нуля на основе ФМ жучка но если честно не очень хотелось что-то паять и настраивать самому . В общем выкинул все лишнее из модулятора, оставил только передатчик с экраном... Добавил разъем для зарядки, переключатель рабочего режима и зарядки аккумуляторов, подпаял провод с "джеком" для подключения к МД и два аккумулятора от мобилок соединенных параллельно. Поместил схемку эту в корпус от блока питания (5смх3смх3см). Получилось вот так -

Параметры в принципе весьма не плохие - радиус действия с миниатюрной антенной (встроена внутрь) без глюков 10-15 метров. Работает при напряжении 4в-3,5в и кушает около 60мА.

Проводил испытание на go-find. Сначала отказался работать наотрез . Сигнал принимал на наушники подключенные к телефону и кроме тишины и каких-то булькающих звуков ничего не было... При этом от других устройств (ноутбук) работало отлично. Долго думал в чем причина... Оказалось что у ГОШИ разъем наушников сделан не по принятому стандарту. Контакт корпуса выведен не на тот разъем. Перепаял штекер и все заработало. Передатчик на МД не влияет, звук четко совпадает с махами, громкость нормальная, стабильность супер. Из минусов - при сигналах МД на металл в передатчике очевидно проскакивает помеха и ее едва различимо, но все же слышно в наушниках. Ну и конечно все-таки великоват размер блока. На ГОШУ ставить буду так -

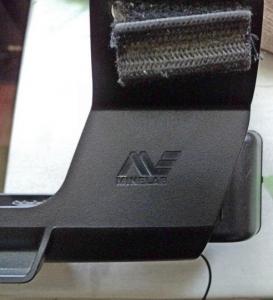

Держится отлично без дополнительной фиксации. После реальных испытаний на копе уже решу оставить так или сделать дополнительное крепление. В ПИРАТ ставить думаю лучше внутрь блока и питать через фильтр от аккумулятора МД. На импульснике пока не пробовал, вполне возможно что будут помехи на передатчик и придется подстраивать частоты или передатчика или генератора ПИРАТа.

[4uzhoj]

Доброго времени суток, Уважаемые Коллеги! В ожидании нового сезона продолжаю пополнять свою коллекцию самоделок.

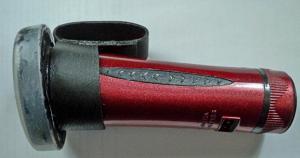

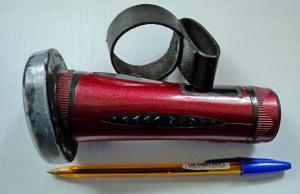

Имея в своем распоряжении пин на базе известного на просторах интернета Малыша FM задумал собрать более компактный прибор. Хотел увеличить чуйку к мелким предметам из цветнины - крестики тонкие, цепочки и т.п. И за одно сделать прибор как можно более компактным. В итоге получился вот такой приборчик : корпус от китайского фонарика, катушка 5.5см, частота 24.6кГц, питание 3.7в (аккумулятор мобилы). На крупные и средние монетки чуйка не изменилась (от 6см до 3.5см) а вот на мелочь типа 1к ссср выросла на половину - 2.5см... стал видеть тонкие медные крестики тоже значительно лучше, медную фольгу 0.5х0.5мм с расстояния в 1см (ранее не видел вообще). Цепочку от бижутерии с мелкими звеньями видит примерно с 0.8-0.5см, тоже раньше не видел вообще. В общем результатом очень доволен и не только чуйкой но и габаритами самого прибора. На фото с креплением на ремень...

Щели в пластике заливал парафином и затем прогревал. Думаю что будет герметичным хотя мне это не особо важно. Ну и раз уж теперь это окончательное решение для меня то как любой достойный прибор этот пин получил имя собственное - FиМа.

Теперь осталось только склепать катуху к GO-FIND и наверное тема по моим самоделкам будет полной . Пока еще есть время надо начинать  ...

С Уважением!





[kudris]

а не подскажет кто из кулибиных, есть не нужный прибор поиска скрытой проводки, можно ли такое чудо переделать в пин, в принципе видит разные типы металлов сантиметра на 3 , соорудить ему подобающий корпус,поэксперементировать с антенкой или это совсем бред, ввиду того что я новичек пина в руках не держал, как нормальный должен работать не представляю

[4uzhoj]

@kudris По идее, раз прибор работает по принципу реакции на металл, то думаю что вполне возможно переделать под пин. Можно проверить как среагирует на монетки самые мелкие и самые большие и тогда уже думать стоит ли что-то переделывать. Если увидит 1к ссср с 1см то думаю что стоит возится.

[E/V/G/E/N]

Я покупал его у Алексея с г. Курска. катушка 10 дюймов (25 см. 8.5 КГц) Очень шустрый МД По разделению наверное даже быстрее Вайтса. Сейчас посмотрел своё видео с Х-Терра 705 с 3х частотной катушкой на 1 коп. 28 см. на 5 коп 40 см. на частоте 7.5 КГц. Вайтс немного глубже Тёрки видит, на пару см. (по воздуху). Как то так.





Наверное у Вас частота низкая.

Изменено 25 декабря 2019 года в 07:24 пользователем huntsman

[vetal79]

Приветствую! Мужики а на нём есть отсечка чёрного метала,фольги?

[4uzhoj]

Да, бесспорно, если хорошо разбирается в этой теме то и денег не жалко . Сам уже месяц ковыряю катуху и практически без толку... видать каждому свое .

16.03.2018 в 23:17, vetal79 сказал:

Приветствую! Мужики а на нём есть отсечка чёрного метала,фольги?

Есть картинки с описанием регулировок дискрима. Это надо на сайтах тематических смотреть (там где описание функционала и сборки).

Изменено 25 декабря 2019 года в 07:24 пользователем huntsman

[E/V/G/E/N]

Нормальные показатели, тем более что в грунте у Терминатора потери не такие большие.

Изменено 25 декабря 2019 года в 07:25 пользователем huntsman

[Avlore]

Тоже есть такой (терминатор ПРО) Блин он у меня только ржавые железки выкапывает Может я ещё к нему не принаровился, нужно звук слушать цветмета, протяжный , прирывистый. Но плоскую дырявую ржавую железку 3х5 см  выкапывать с глубины 2,5 штыка лопаты увольте !

Изменено 30 апреля 2018 года в 03:21 пользователем Avlore

[vetal79]

1 час назад, Avlore сказал:

Тоже есть такой (терминатор ПРО) Блин он у меня только ржавые железки выкапывает Может я ещё к нему не принаровился, нужно звук слушать цветмета, протяжный , прирывистый. Но плоскую дырявую ржавую железку 3х5 см  выкапывать с глубины 2,5 штыка лопаты увольте !

Приветствую! Слушать их надо и по первой много копать.

[4uzhoj]

Есть видео в сети где парень, делающий эти мд на продажу, рассказывает как отличить ржавое железо. Точно уже не помню, вроде на носке катушки железка а цветнина в центре.

[vetal79]

13 минуты назад, 4uzhoj сказал:

Есть видео в сети где парень, делающий эти мд на продажу, рассказывает как отличить ржавое железо. Точно уже не помню, вроде на носке катушки железка а цветнина в центре.

По звуку отличается. По началу тоже рыл всё подряд потом приловчился. Щас малой тягает . Из своих выходов скажу так,такими мд хорошо зачищать под ноль. И иметь вторым прибором.

Плюсы- скорость,глубина.

Минусы нет возможности свободно купить и поменять катушку.

Как первый не рекомендовал если конечно не метал собирать

[4uzhoj]

@vetal79 Я о терминаторе, там вроде дд катуха была. Вот на ней и показывал как отличить железку сигналящую цветом от реального цветного сигнала . А вообще то как раз и хорошо что глубина большая... лучше с пол метра выкопать гайку . Сейчас все копать надо, скоро уже ничего не останется .

[vetal79]

1 минуту назад, 4uzhoj сказал:

@vetal79 Я о терминаторе, там вроде дд катуха была. Вот на ней и показывал как отличить железку сигналящую цветом от реального цветного сигнала . А вообще то как раз и хорошо что глубина большая... лучше с пол метра выкопать гайку . Сейчас все копать надо, скоро уже ничего не останется .

У меня тоже дд. По звуку когда привыкаеш то отличаешь но не сразу. Хотя любой мд надо слушать. Покрайне мере к такому выводу пришёл.

Заводской проще,легче освоить но дороже. Самодел дешевле,быстрый отклмк, но тяжелей освоить и нет такого выбора катушек. Как то так

[4uzhoj]

@vetal79 Согласен, надо и привыкать и слушать. Самодельные мд хороши когда сам их делаешь. По крайней мере есть хоть начальное представление как и на что мд реагирует. А остальное уже со временем. К сожалению, думаю, эпоха самоделок проходит навсегда

Изменено 30 апреля 2018 года в 09:44 пользователем 4uzhoj

[vetal79]

53 минуты назад, 4uzhoj сказал:

@vetal79 Согласен, надо и привыкать и слушать. Самодельные мд хороши когда сам их делаешь. По крайней мере есть хоть начальное представление как и на что мд реагирует. А остальное уже со временем. К сожалению, думаю, эпоха самоделок проходит навсегда

Не, эта эпоха никогда не кончится

[4uzhoj]

14 минуты назад, vetal79 сказал:

Не, эта эпоха никогда не кончится

Дай то Бог !

[M_ARK]

Первым моим собранным МД был Терминатор 3 (однотональный), затем собрал Пират (просто посмотреть, что может импульсник), ну и Квазар АРМ. Мои выводы - хочешь быстро и без проблем начать копать, и готов потратить от 15 тыс.рублей (дешевле либо самоделки, либо откровенное г..) - покупай готовый прибор (пресловутая аська 150 как вариант первого аппарата хотя бы, но лично у меня от нее впечатления довольно посредственные). Разбираешься в электронике, есть свободное время и желание, руки из нужного места - собирай самоделку. По деньгам самоделка конечно намного дешевле - начиная от ПИРАТА из откровенного хлама (от 0 руб. до 1000 рублей обойдется), до Фортуны и Квазара (2-3 тыс.руб.). Есть у самоделок свои плюсы, кроме цены - например, можно настроить аппарат под местные грунты (производители обычно устанавливают один ток - и для тяжелых и для легких грунтов - среднее значение, а когда сам делаешь, есть возможность поиграть с настройками тока), и выиграть до 5 см в легком грунте. Ремонт самодельного опять же не проблема, знаешь его как свои пять пальцев. Самое сложное  -качественно свести, залить катушку, сохранить при заливке баланс и сделать стабильный в отношении температуры датчик-тут прежде всего аккуратность нужна и внимание к мелочам. Да, на самоделки в магазине катушки не купишь - только самому делать. Но уверяю Вас, что "не Боги горшки обжигают" и качественно собранная самоделка по характеристикам не уступает промышленным аппаратам среднего уровня с ценой 25-35 тыс.руб. Если же брать самоделку у кого-то - это лотерея, все зависит от того кто делал. Рекомендую предварительно протестировать аппарат на грунте, и делать это должен копарь с опытом. Что касается глубины на монету "по воздуху"  -это показатель очень условный. Способы "накрутить" этот показатель известны (уменьшить разнос частот, ток разогнать), но на грунте получишь не увеличение, а даже уменьшение глубины поиска плюс кучу ложных срабатываний.

Изменено 27 мая 2018 года в 05:49 пользователем M_ARK

[4uzhoj]

Друзья, всем привет! Как обещал, выкладываю параметры самодельной катухи для ГОШИ. Поскольку тема не сильно актуальна расскажу кратко...

Тип катушки - моно, диаметр 27см.

Для изготовления приемопередающего контура применил 70 метров литцендрата (9 жил по 0.22мм) и 50 метров обычного провода 0.4мм.

Для изготовления термокомпенсирующей обмотки применил витой бифиляр из двух проводов провода по 0.22мм. Общим сопротивлением 19 Ом.

Контурный конденсатор емкостью 35 Нф.

Для настройки приемопередающего контура на нужную частоту резонанса к основной обмотке добавил "подстроечную" из провода 0.22мм и длинной в 7 метров.

Необходимость в этой дополнительной обмотке возникла из-за того, что точная настройка баланса в этих МД производится с помощью прошивки. Благодаря этой дополнительной индуктивности и удалось настроить баланс обойдя прошивку.

В итоге получился настроить баланс как на родной катушке с приемопередающим контуром состоящим из кондера на 35Нф, 120 метров "рабочей" и 4 метров "подстроечной" обмотки. Добротность у самодельной катушки получилась выше чем у стандартной. 56 вольт в резонансе против 40 у стандартной. Потенциал у ГОШИ есть...

На данный момент катушка полностью рабочая. Хотя пока так и не купил нужный конденсатор. Сейчас с заниженной чуйкой уже есть значительный выигрыш по глубине обнаружения. Реальные цифры будут после замены кондера и подстройки. Но больше 27см на советский пятак в грунте именно с этой катухой не выжать. Разве что на легких грунтах. В общем время покажет. На своем сайте сделал полное описание всех параметров и процесса настройки... Заняло три полноценных страницы... Ссылку давать считаю не культурно , по этому кому интересно ищите в поиске по соответствующим запросам. В яндексе точно уже есть.

Всем удачи! С Уважением, 4uzhoj !



[ESaupport]

Сборка металлоискателя. Разобрать коробку от диска. Вытащить из нее вставку, что держит диск на месте.Взять радио, отмерить на нем небольшую область, отрежьте два куска, соответствующих размеру области. читаю в статье https://svoimirykami.info/metalloiskatel-svoimi-rukami/#i-7 Первую пластинку липучки приделать на заднюю панель радио, а другую на любую внутреннюю часть упаковки от диска. Затем прикрепите радио к коробке соединив липучки друг с другом соответственно.На другой стороне аналогично установите калькулятор. Для этого повторите вышеперечисленные шаги, только вместо радио используйте калькулятор.Приведите в действие радио и настроить на нем AM диапазон. Прокрутите на конец диапазона, но не нужно настраивать на радиостанцию. Должны слышаться лишь помехи. Прибавьте громкость. Приведите в действие калькулятор. Начните сворачивать коробку от диска до тех пор, пока не услышите громкий сигнал. Этот сигнал – следствие того, что приборы уловили волны друг друга.

[MaxmaX]

Тоже копаю своими МД пират всегда в машине лежит. Пин на основе малыш-fm2, так же работает изумительно.

Версия моего "Пирата" в видео, кому интересно...



[4uzhoj]

@MaxmaX ПИРАТ по чермету отлично работает . Сам в этом сезоне по старине меньше десяти раз выходил... В основном с ПИРАТОМ по металлу. Встречал очень похожий на Ваш, только немного урезанный по индикации и озвучке. Приносили ремонтировать. Питание удивило - 9в батарейка . Пытался объяснить что теряется очень много мощности но не смог переубедить... Рубль железный почти в упор только замечает, звук очень тихий, светодиод еле горит. Но даже таким хозяин в день поднимает минимум по 50 кг на сто раз перекопанных участках!

[MaxmaX]

33 минуты назад, 4uzhoj сказал:

@MaxmaX ПИРАТ по чермету отлично работает . Сам в этом сезоне по старине меньше десяти раз выходил... В основном с ПИРАТОМ по металлу. Встречал очень похожий на Ваш, только немного урезанный по индикации и озвучке. Приносили ремонтировать. Питание удивило - 9в батарейка . Пытался объяснить что теряется очень много мощности но не смог переубедить... Рубль железный почти в упор только замечает, звук очень тихий, светодиод еле горит. Но даже таким хозяин в день поднимает минимум по 50 кг на сто раз перекопанных участках!

У меня питания 2 18650 аккумулятора соединённых параллельно с повышением до 12 вольт. Просадки нету, манетка 15-20 см. По черному металлу и использую, для мелочи, другие приборы имеются))

[4uzhoj]

@MaxmaX На моем тоже 12в, только аккумулятор 18в через стабилизатор подключен. На 9в работает, но нужен аккумулятор хороший а не простая батарейка за 40-60р. ПИРАТОМ и по старине ходил. Были находки, но труд адский . Если приловчится то со временем можно научится различать цветные цели типа монет. Не 100% конечно, но все же довольно не плохо .
