Находка со времён второй мировой войны


Truesight
 Поделиться

Рекомендованные сообщения

Тема Находка со времён второй мировой войны создана на форуме Идентификация.
  • Truesight изменил заголовок на Находка со времён второй мировой войны

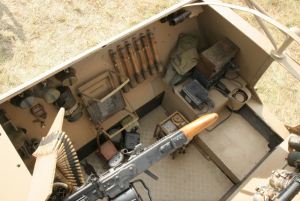

может что-то из  креплений инвентаря  танка броневика грузовика тягача

Ссылка на комментарий
Поделиться на других сайтах

Ох чейт,мне кажется -закладная это,печи? незнаю чего! По мне клеймо цифры кириллицей 175?

Ссылка на комментарий
Поделиться на других сайтах

@multimarko возможно, просто на этой штуке изогнутая часть с одной стороны с утолщением, а вторая с сужением как лопасть что-ли или гребёнка, там на лицевой части ещё цифра 3 отлита.

Ссылка на комментарий
Поделиться на других сайтах

Это скорее всего это лопатка статора Реактивного двигателя, возможно от первых послевоенных самолетов. Screenshot_20220626_131440_com.yandex.browser.thumb.jpg.9a8d0772fc903d4515e7b8c3ba2730bd.jpg

Вроде этих

Ссылка на комментарий
Поделиться на других сайтах

3 часа назад, Александр 1985 сказал:

Это скорее всего это лопатка статора Реактивного двигателя, возможно от первых послевоенных самолетов. Screenshot_20220626_131440_com.yandex.browser.thumb.jpg.9a8d0772fc903d4515e7b8c3ba2730bd.jpg

Вроде этих

Только если от пепелаца.

Ссылка на комментарий
Поделиться на других сайтах

4 часа назад, протеже сказал:

Эта деталь (лопатка) скорее всего из титана, вот наглядная картинка на примере РД ВК-1Screenshot_20220626_214419_com.yandex.browser.thumb.jpg.e03fd85a2b7dfa869c68a8add808f9d6.jpgScreenshot_20220626_214457_com.yandex.browser.thumb.jpg.5d6528732ee2595dbcd2f4e8491c3e1e.jpg



Ссылка на комментарий
Поделиться на других сайтах

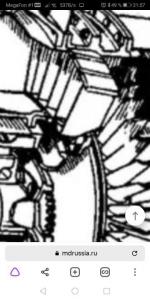

Screenshot_20220626_215711_com.yandex.browser.thumb.jpg.e2bed1979eced3c5d1da597ae662e964.jpg

С одного конца крепежный паз, с другого отверстия и номер лопатки, что бы после капремонта РД установить их в том же порядке. (сейчас их подписывают тоже вручную, только электрогравером).

Ссылка на комментарий
Поделиться на других сайтах

Похоже на лопатку, спору нет, вот только некоторые моменты смущают.

Нет размеров и  что  за металл, хотя бы предположительно, неизвестно - это раз и два.

Плоская площадка крепления и две дырки - это три и четыре. Я, хоть реактивные двигатели и видел только снаружи, но в количестве и  представляю себе, какие там температуры и нагрузки и не могу поверить, что это с  РД. Оборвавшиеся   от перегрузок "саморезы или гвозди", а за ними и улетевшие в чрево лопатки, наделают немало бед в двигателе, при таком способе крепления.  Во всех Ваших примерах хвостовики лопаток имеют совсем другие формы и  подозреваю, что это совсем не случайно. ;)

Ссылка на комментарий
Поделиться на других сайтах



На счет металла, видно по оттенку детали что это титан ВТ-20 который подвергался температурным нагрузкам- это первое. Лопатки статора (как эта деталь) не вращаются, а тормозят поток и направляют его вал ротора на котором лопатки уже вращаются, соответственно нагрузка на нашу деталь менее значительная - это второе. Гвозди и саморезы в производстве РД не участвуют)))), наша деталь имеет с низу фрезерные обнижения для жесткой посадки и крепится двумя болтами с обжимными контрошайбами и доп.контровкой с помощью контровочной проволоки. - это третье. В двигатель за период его эксплуатации неоднократно попадают и камушки с ВПП и мелкие птицы и это заложено в его предел прочности - жто четвертое. Даже если теоретически представить что болт открутился, лопатка из пазов всё равно не вылетит. - это пятое.

Screenshot_20220628_225444_com.yandex.browser.thumb.jpg.3f6779eda44a0dbd8c18b8e744c68a0f.jpg


Ссылка на комментарий
Поделиться на других сайтах

Лопатки имеют разные размеры и углы направленности, это зависит от конструкции РД и места нахождения контура с этими лопатками.

Ссылка на комментарий
Поделиться на других сайтах
