Многие знают о таких глубинных металлоискателях как ТМ 808 -  частота 12,5 кГц и Джемини 3 - частота 81.9 кГц.
Приборы интересные, но громоздкие, дорогие и не предназначены для поиска МЕЛКИХ предметов. Обнаруживают только крупные предметы и на большей шглубине, чем классических приборов.!
3 сезона копа, проводились эксперименты и опыты по созданию чего-то подобного как ТМ 808 -  частота 12,5 кГц и Джемини 3 - частота 81.9 кГц ,но более мелких размеров.Был разработан мд ВоТоН.
состоящий из раздельных приёмника и передатчика.большинство магазинных приборов имеют глубину обнаружения 2-2,5 диаметра катушки. С катушкой диаметром 30 см макс глубина составит не более 80 см.
Как показали испытания приборы такого типа (приёмник+передатчик) имеют макс глубину обнаружения = длинна витка катушки х 3.14.Прибор работает с катушками диаметр 16 см
длинна витка = 50 см.Крупный предмет по воздуху более 200 см, в грунте - 150 см.На частоте 12,5 кгц на предмет весом менее 1 - 1,5 кг прибор не реагирует.
На частоте 125 кгц на предмет менее 4-5 кг не реагирует.Ни каких гвоздей и пробок, только крупные предметы.В приоритете работа на выбитых местах. Ходили в паре с магазинным....
По количеству находок магазинный поболее, но по общему весу ВоТоН вне конкуренции. Подкладка под жд рельсу прибор видит 45-50 см.(есть видео).Опорный каток от трактора(коматцу) весом 130 кг обнаруживает на глубине более 1 метра.
общие характеристики:
передатчик -
рабочая частота от 12,5 до 125 кгц.
мощность не менее 150 мвт.
модуляция амплитудная 200-400 гц. не менее 50 %.
катушка диаметр = 160 мм.(под коп лопатой)
ток потребления мах 45 ма.
напряжение питания 4 - 9 вольт.(2 литиевых акб 18650).
плата размеры 20х45 мм высота 18 мм.
цена 2500 руб.в комплекте настроенная плата в сборе и катушка.

приёмник:
2 типа. 1 диапазон = 12,5 - 65 кгц.2 диапазон 65-125 кгц.
катушка 160 мм.
чувствительность около 300 мкв.отстройка от грунта.
напряжение питания 6 - 9 вольт.(2 литиевых акб 18650).
плата размеры 30х50 мм высота 18 мм.
выходная мощность нч не менее 0,75 вт
ток потребления в пиках более 100 ма.
цена 3500 руб.в комплекте настроенная плата в сборе. катушка, динамик и регуляторы.

расстояние между катушками 120 см.подобрано эксперементально,что бы ходить как с обычным прибором.
максимум под катушкой.оптимальные частоты поиска 75 - 125 кгц.
возможно применение катушек любого диаметра, например с катушкой диаметром 50 см будет макс глубина около 5 метров.
прибор в сборе масса = 1,3 кг.
плиту перекрытия в квартире видит 125 см!могу отправить видео.сколько см видит ваш прибор?

вопросы в теме.
связь личка.
почта
форумчанам напишу вотсап.

Изменено 25 февраля 2023 года в 18:35 пользователем zondik

[ЕвгенЕвген]

постоплата ?

[Толян-Деловой]

У большинства посетителей таких сайтов руки растут из правильных мест,по сему предлагаю пока только комплекты - полные,засовываем платы и акб в коробочки,крепим на штангу из алюминевого профиля 15х30 мм,на крайний случай их хоккейной клюшки длина 120 см,крепим и настраиваем катушки и на коп!

все описания чуть позже выложу.

для ленивых есть приборы в сборе,естественно и цена будет поболее.

будет много интересного......

PS - если бы кто то мне предложил эти платы 3 года назад,зная реальные  возможности приборов такого типа я бы выложил 25 тысяч! но увы ничего интересного кроме пиратов и рамки 150х150 см не было,пришлось делать свой прибор.

[zondik]

Личные данные только через л.с.

[ANSWER2]

25.02.2023 в 21:12, ЕвгенЕвген сказал:

постоплата ?

Игнорит! А ещё борется за звание дома высокой культуры! 😂

[ЕвгенЕвген]

26.02.2023 в 22:17, ANSWER2 сказал:

Игнорит! А ещё борется за звание дома высокой культуры! 😂

Мы не гордые, спросим снова...



25.02.2023 в 21:24, Толян-Деловой сказал:

У большинства посетителей таких сайтов руки растут из правильных мест,по сему предлагаю пока только комплекты - полные,засовываем платы и акб в коробочки,крепим на штангу из алюминевого профиля 15х30 мм,на крайний случай их хоккейной клюшки длина 120 см,крепим и настраиваем катушки и на коп!

все описания чуть позже выложу.

для ленивых есть приборы в сборе,естественно и цена будет поболее.

будет много интересного......

PS - если бы кто то мне предложил эти платы 3 года назад,зная реальные  возможности приборов такого типа я бы выложил 25 тысяч! но увы ничего интересного кроме пиратов и рамки 150х150 см не было,пришлось делать свой прибор.

Постоплата?

[Толян-Деловой]

вечером деньги-утром стулья....

утром деньги - вечером стулья....

[zondik]

 @Толян-Деловой Трудновато будет продавать.

Но это ваше личное дело.

[Толян-Деловой]

А как иначе продавать?

ваше предложение?

могу в лс видео работы прибора отправить,тут только до 5 мб а видео весят от 10 и более.......на видео я сам есть.обманывать ни кого не собираюсь.в лс напишу ватсап.я  микросхемы и на 15 тысяч заказывал всё приходило.правда на авито меня на пару тысяч обули,но я отзывы не посмотрел,сам виноват.

пишите.

[Толян-Деловой]

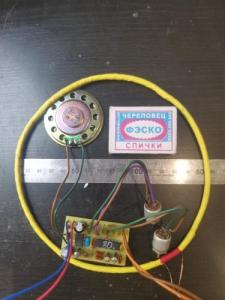

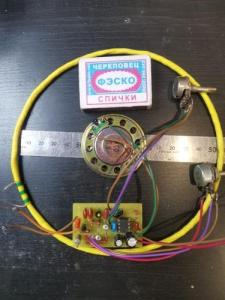

вот самая бюджетная версия прибора ВоТоН.
передатчик собран на микросхеме К561ЛА7\ЛЕ5.размеры 22,5х42,5 мм.высота 18 мм.
рабочие частоты от 32,768кгц(часовой кварц) до 150 кгц - задаётся кварцевым резонатором.
нч генератор на RC элементах частота 200--400 гц. модуляция АМ не менее 50 %.
вых мощность вч не менее 100 мвт.питание 4-9 вольт.ток потребления мах 40 ма.питание 2шт акб 18650.
приёмник на 2 й диапазон.собран на микросхеме ТА7642 унч TDA2822M.отстройка от грунта.размеры 30х50 мм.высота 18 мм.
рабочие частоты 75 - 150 кгц(на более низких частотах падает усиление та7642).питание 4-9 вольт.2шт акб 18650.
мощность нч не менее 0,5 вт.ток потребления в пиках более 100 ма.
катушки диаметр 160 мм.коэфициент по глубине примерно 2,2 те катушка 16 см,длина витка 50 см,макс глубина не более 50х2,2 = 110 см в грунте!
применив катушку диаметром 25 см макс глубина работы в грунте = не менее 170 см.естественно крупняк.

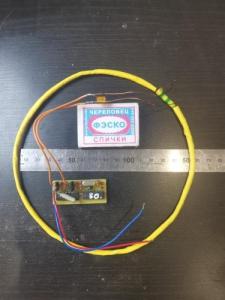

на фото вариант на частоту 100 кгц.видит предметы от 2-3х кг и более.
цена за комплект 4000 руб.
отправлю любым удобным способом.фото и видео инструкции по сборке и настройке прилагаются.
отправка из новосибирска.
ещё есть одна особенность приборов такого типа которая помогла мне на спор выиграть много дорогих коньяков и виски......можно закопать в землю железяку и сверху положить сетку рабицу,даже несколько слоёв и прибор обнаружит под сеткой закопанное ранее.другие типы приборов на такое не способны!

[vetal79]

Продайте разработку на правах получать диведенты фирме майнлаб. А то они бедолаги gpx делают делают а тут куяк всё на поверхности.

Да красиво то как преподнесенно,что капец!

Толян который деловой и которого никто не знает а где гарантия что это не фуфел? Я конечно извиняюсь но у нас тут уже были мамой клянусь печать настоящая и карты с кладами толкали. Кто за Вас может слово замолвить?

Евгений предложил постоплату,человека знают тут многие и не только тут, ответили в стиле аеликого Остапа,который кстати всегда говорил-граждане чтите уголовный кодекс!!!

[Толян-Деловой]

Где деньги там обман.

где большие деньги там горе......

деньги меня особо не интересуют,у меня всё есть,я человек идейный.

я не барыга-барыга а простой копарь и копаю не за деньги,мне очень интересно и азарт в итоге и результат душевный.

а выставил на разных ресурсах ради эксперимента,поймут люди что это такое или нет.

ещё обитаю и зарегистирован на радиокоте,с некоторыми форумчанами знаком лично.

вот моя тема

https://www.radiokot.ru/forum/viewtopic.php?f=51&t=186992

хотел бы обманывать - пошол бы в политики.

[vetal79]

Ну удачи

[Толян-Деловой]

на вашем форуме я недавно и никого особо не знаю.

на данный момент готовые приборы забирают,думаю что чуть позже соберу на 80 кгц и передам на испытания Евгению.после соберу на 12,5 кгц и так же передам на испытания.

могу гаратнировать 100 процентов  что с катушкой 16 см, видит железо(крупное) в 2-2,5 раза глубже чем  пират с катушкой 30 см.проверено.

на данный момент на заключительной стадии разработки по 10 типов приёмников и передатчтков.много доработок и усовершенствований.всё становится лучше,меньше,дешевле.

на днях будет готов ещё один вариант.выложу.

никому ничего не навязываю.

каждый решает сам.

[Иннот]

Да,видео было бы интересно посмотреть.

[ЕвгенЕвген]

27.02.2023 в 20:40, Толян-Деловой сказал:

и передам на испытания Евгению

Спасибо, но мне ничего не надо давать ни на какие испытания.

[Толян-Деловой]

мои видео весит более 10 мег тут вставить не получается.

пишите в личку,напишу ватсап и скину виде работы прибора.

[SanyaXocTa]

Можно выложить в ютуб, а сюда отправить ссылку

[Толян-Деловой]

чуть позже мой брат зарегистрируется на ютубе и я выложу разные видео.

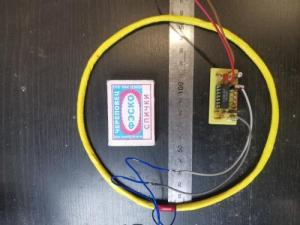

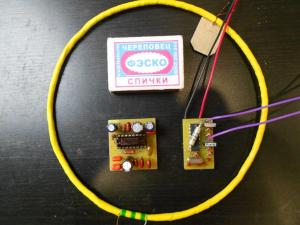

готова ещё одна версия прибора.фото прилагается.большая плата - приёмник,меньшая плата - передатчик.

на подходе версия с логарифмическим детектором.проста,надёжность.

[Толян-Деловой]

На видео одна из первых версии прибора.

2 года назад данный прибор был продан за 25 тысяч.......и не только он.....

https://rutube.ru/video/54c444220290d8380f176ca0ecadb9b4/



[zondik]

28.02.2023 в 16:50, ЕвгенЕвген сказал:

Спасибо, но мне ничего не надо давать ни на какие испытания.

ну вы Евген и принципиальный!

@Толян-Деловой Отдайте на испытание @Sega88. я за него ручаюсь. Без дело прибор и суток не пролежит.

Я бы сам лично чердачные пинпоитеры по испытывал.

[ЕвгенЕвген]

02.03.2023 в 19:13, zondik сказал:

ну вы Евген и принципиальный!

а вы Никита не так поняли - дело не в принципе. Евген в них один хрен как - свинья в апельсинах......не понимает ничего Евген в этой технике от слова - вовсе.    Поэтому это пустые только потуги будут...

[Толян-Деловой]

ок.чуть позже буду делать партию,как буду готов напишу тут,в теме.только катушки будут 1 го вида,16 см,хотя есть возможность работать с любыми размерами.

вот ещё пара видео =

https://rutube.ru/video/596b5d746bf18617ab2c5303e34a601a/

https://rutube.ru/video/01c3bbdf86371b1c9f9de450b6ea11bb/

[Толян-Деловой]

вот тема взятая как теоретическая основа всего проекта-

https://samodelkinu.blogspot.com/2021/04/blog-post_18.html

овладев в совершенстве терией можно по такому принципу изготовить очень чувствительный прибор даже на очень мелкие предметы.

существуют теоретические выкладки и они проверены на практике.

рабочая частота = размер детали.

диаметр катушки = глубина обнаружения.

на заключительной стадии испытаний ещё один вариант приёмника.



[Толян-Деловой]

вот такие железяки - хорошо.

https://rutube.ru/video/088e3fbeea186a67f017b37e80eb26aa/

https://rutube.ru/video/ab24916452adba7328722489de6189e4/

https://rutube.ru/video/685f02415620d4a7cff565ab6fa2c665/

если найду,позже выложу фото самой большой находки весом 17 тонн....одна деталь.

[Иннот]

Железки хорошие,спору нет.

Хотелось бы на работу прибора посмотреть,если возможно.

[Толян-Деловой]

https://rutube.ru/video/54c444220290d8380f176ca0ecadb9b4/

вот ссылка на видео.

если не открывается напишите.

[КрасноСолнышко]

Вы меня конечно извените, но судя по видео это смех ))

Такие железки на такой глубине мы выкопали лет 15 назад все, используя простые вилы. Какие 25 т.р ?

Сейчас нна озоне за два рубля китайца можно купить и так же копать. А отсеивать мелочь можетт практически любой мд. Чуйку повыше и катушку на уровне колена, вот и весь процесс.



[Толян-Деловой]

это видео снято 2 года назад,для демонстрации прибора не предназначалось ибо все кто снимает такое видео стараются показать самое лучшие кадры  и за всю жизнь.особенность прибора это работа на замусоренных территориях и глубина.ценами не интересуюсь потому что 99 процентов магазинных это г@мно и ценник на более-менее нормальный прибор от 100 тысяч начинается.откуда у человека желающего покопать железо такие деньги?вот я и предлогаю - не дорого и сердито.

за китайские мд - товарищ мой купил такой,как то подошол до меня,его прибор видит цельнометалическую газель 50 см,а мой прибор с катушками 16 см видит эту же газель 200 см........разбил он об землю это дерьмо и купил прибор у меня,доволен как слон.за 3 года ни одного отказа ни от приборов ни от людей.

никому ни чего не навязываю.копайте вилами,щупами,ваше право.

но для 99 процентов приборов глубина 100 см - нереальная глубина.

самые лучшие кадры думаю будут в этом году,с катушками 35 см,работаю по одной и той же территории,5 сезонов пиратом кат 30 см,1 сезон рамка 180х180см,3 сезона глубинником,кат 16 см,этот сезон кат 16\35 см,следующий 50 см.....
