Ремонт DEUS- 9 дюймов (блондинка).

[RONIN.]

DEUS- 9 дюймов (блондинка)

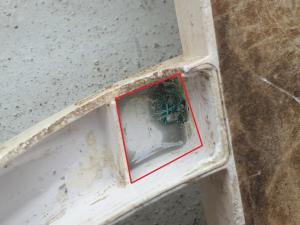

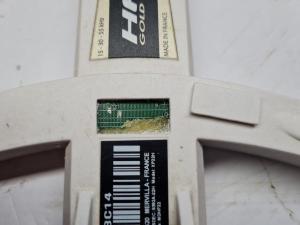

Прислали катушку не в очень хорошем состоянии, с подозрением на протечку. Одна отсутствовала крышечка, вторая поломана. Причём зачем было лезть в отсек где в старых версиях стоит АКБ, не совсем понятно.

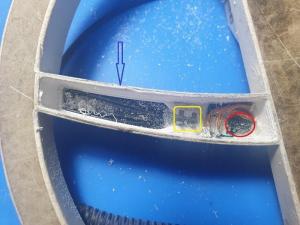

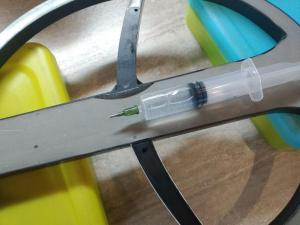

Так как переходная плата у моделей одна, то и разъём по питанию то-же присутствует и подключён. Но я бы не рекомендовал устанавливать АКБ во внутрь, так как баланс катушки изначально сделан на внешнее питание. В последующим были сняты окислы и только выделенная часть залита эпоксидной смолой.

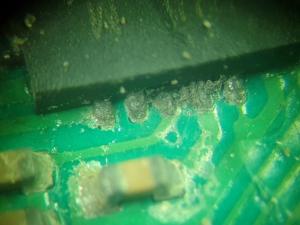

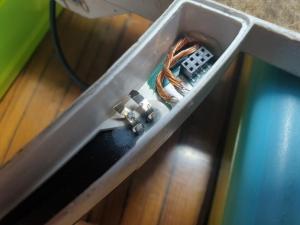

Переходим на плату. Крышечки нет, окислы присутствуют на плате.

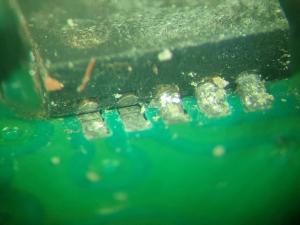

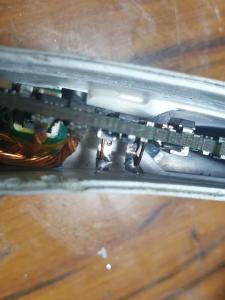

В некоторых местах под маской, идёт коррозия. Всё было отмыто, почищено, перепаяно.







Так как все отсеки я заливаю компаундом, то никаких разъёмов и контактных групп не должно быть. Они же в большинстве и являются причиной глюков, конечно после влаги. Вода на первом месте . Также удалить остатки крышки.







К контактной группе зарядки не подпаяться. Во-первых не обычный метал или напыление, не хочет цепляться припой. Во-вторых, перегреть очень легко. По совету бывалого ремонтника, применил контактную сварку и уже дальше пайка.







Разъём то-же демонтирован.

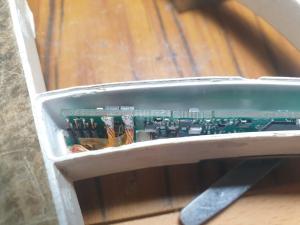

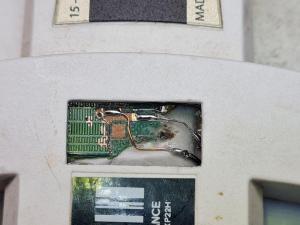

Дальше всё установлено на место

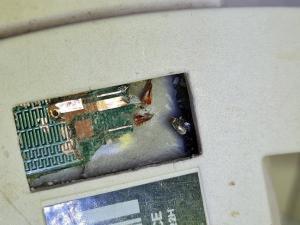

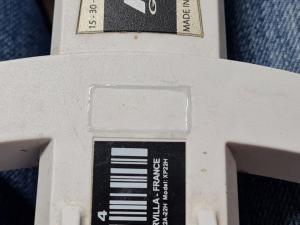

Изготовлена крышечка, установлена на своё место, залито компаундом, проверена на работоспособность.

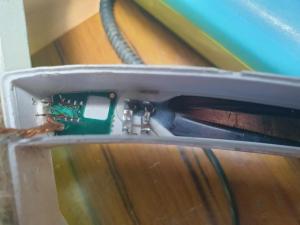

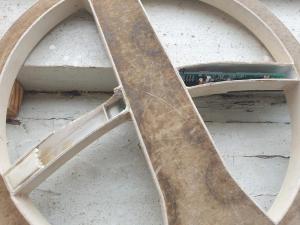

PS -такие катушки грешат недозарядом или не зарядом вообще, фантомами. И не всегда причина кроется в основной плате. Есть ещё переходная, но до неё добраться можно, только вскрыв корпус. Фото ниже не моё:







Изменено 25 марта 2024 года в 10:17 пользователем RONIN.

[Rom-Zecs]

Спасибо за подробное описание ремонта, надеюсь мне на втором деусе это никогда не понадобится...

[Танкред]

@Rom-Zecs Боюсь, может понадобиться. Довольно много на д2 глючных катушек. Лично сталкивался с этим. Мою девятку дважды по гарантии заворачивали "ничего не видим", потом я плюнул на гарантию и частный мастер мне ее привел в чувства.

[Rom-Zecs]

09.07.2024 в 21:13, Танкред сказал:

Лично сталкивался с этим

Расскажите, как проявлялось и что оказалось в итоге?

Лапоть 11х13 тоже в зоне риска?

Изменено 9 июля 2024 года в 19:43 пользователем Rom-Zecs

[Танкред]

С лаптями дела не имел, в наших лесах они не очень-то удобны.

Катушка 9-ка начала глючить примерно так: нормально работает, потом - внезапно - перестает видеть цветные слабопроводящие цели. А те, что все же видит - строго "черным" сигналом.

через какое-то время "раскукливается" и  вроде бы снова все нормально. То есть жила в режиме мигалки "работает-не работает". Периодически теряла глубину.

Такую катушку моему товарищу поменяли по гарантии. Другой импортер мою с такими же симптомами дважды называл "беспроблемной" (я постил в своей теме эту историю), Еще один мой товарищ при такх же симптомах плюнул и купил себе 11 дюймовую. На девятку забил.

 Я свою отдал человеку, он разобрал, нашел плохие пропайки и ненадежные контакты. Перепаял. Заработало.

Но я все равно ушел на 11-ю. С ней пока что (три раза тьфу) все в порядке.

[Megavolt]

25.03.2024 в 13:16, RONIN. сказал:

Так как все отсеки я заливаю компаундом, ...

катушка становится тяжелее, а при следующей поломке с ней уже никто ничего сделать не сможет...

[RONIN.]

10.07.2024 в 00:39, Megavolt сказал:

катушка становится тяжелее, а при следующей поломке с ней уже никто ничего сделать не сможет...

Да ладно, серьёзно? +10гр и рука отваливается? Чем это таким заливают?

[Rom-Zecs]

09.07.2024 в 23:48, Танкред сказал:

Другой импортер мою с такими же симптомами дважды называл "беспроблемной" (я постил в своей теме эту историю), Еще один мой товарищ при такх же симптомах плюнул и купил себе 11 дюймовую. На девятку забил.

Спасибо, похоже 9ки чаще бывают проблемными, и это меня печалит, хотел как раз её докупить...

Изменено 10 июля 2024 года в 11:28 пользователем Rom-Zecs
Опечатка

[Rom-Zecs]

10.07.2024 в 07:06, RONIN. сказал:

Да ладно, серьёзно? +10гр и рука отваливается? Чем это таким заливают?

вот такие нежные копатели пошли, а с другой стороны на них смотрят любителитругей 15+ и угорают.

[RONIN.]

10.07.2024 в 14:29, Rom-Zecs сказал:

вот такие нежные копатели пошли, а с другой стороны на них смотрят любителитругей 15+ и угорают.

Человек просто вообще не в теме не про вес, не про компаунд., абы ляпнуть.

[Megavolt]

ну так просвятите! покажите фото того "как все отсеки заливаю компаундом" и как потом добраться до этого резистора который догниёт через 2 недели или керамика уйдёт в КЗ...

25.03.2024 в 13:16, RONIN. сказал:



или Вы просто сажаете крышки на герметик... тогда так и пишите!



10.07.2024 в 15:10, RONIN. сказал:

Человек просто вообще не в теме не про вес, не про компаунд., абы ляпнуть.

человек просто не первый десяток лет занимается ремонтом залитых ноутбуков любых производителей и меняет BGA чипы на ноутбуках Lenovo, которые зафиксированы на плате их фирменным компаундом... за что многие просто не беруться.

посему фраза "все отсеки я заливаю компаундом" у меня ассоциируется только с НЕвозможностью дальнейшего ремонта.

[RONIN.]

10.07.2024 в 22:40, Megavolt сказал:





10.07.2024 в 22:40, Megavolt сказал:

и как потом добраться до этого резистора который догниёт через 2 недели или керамика уйдёт в КЗ...



Ну если у вас, и у вашего знакомого, который не первый десяток лет занимается ремонтом  залитых ноутов,  принято не заменять детали с окислами, и не  вскрывать маску с последующем восстановлением. Тогда я удивляюсь, как он ещё работает. Откуда может догнить резистор, которого нет?

Далее: в силу своих знаний, вы скорее всего думаете, что компаунд только один на земле, и конечно применяется исключительно в ноутах. Вынужден огорчить вас, их всевозможное количество и с разными характеристиками и сферами применения. Лично я применяю силиконовый компаунд ПК-68. Область его применения- электроника. С более расширенном описанием, можете ознакомиться сами, для  расширения ограниченных познаний в этом направлении.

10.07.2024 в 22:40, Megavolt сказал:

или Вы просто сажаете крышки на герметик... тогда так и пишите!

Какие будут ещё варианты  дополнения моего описания ремонта?

10.07.2024 в 22:40, Megavolt сказал:

посему фраза "все отсеки я заливаю компаундом" у меня ассоциируется только с НЕвозможностью дальнейшего ремонта.

Следует расширить варианты ассоциаций, а лучше всего промолчать, если недостаточно технических знаний.



10.07.2024 в 22:40, Megavolt сказал:

ну так просвятите! покажите фото того "как все отсеки заливаю компаундом"



[Megavolt]

Герметик Виксинт ПК-68 является двухкомпонентным материалом состоящими из основы (Силиконового каучука СКТН)...

окисленные эл-ты меняю не раздумывая, маску вскрываю, залуживаю, восстанавливаю только в местах фиксации перемычек на восстановленных сгнивших дорогах при монтаже элементов в корпусах QFN & BGA, в ноутах применяются полимерные и эпоксидные компаунды, в автомобильных мозгах многих производителей применяется силиконовый герметик, который необходимо удалить полностью перед реболом BGA процессора, так как при расширении этот герметик отрывает от платы мелкие эл-ты, и после остывания они остаются висеть над платой, застряв в герметике... в блоках  Scania до 2015 использовали лак и компаунд удаляемый обычным растворителем, после 2015го процессор залили на всю площадь подложки чем-то нерастворимым вроде акрила и его демонтаж без повреждений стал невозможен, как и целесообразность ремонта ввиду дороговизны проца...

в любом случае у нас немного разные направления деятельности, но думаю оба с паяльником знакомы не по наслышке, вот только я предпочитаю не заниматься колхозом с проводками



расширить познания... даже не знаю кому это больше нужно... по мимо прочего, 3-5 ноутбуков в день для работы у меня есть, не думаю что вас так же заваливают катушками.

Изменено 10 июля 2024 года в 23:52 пользователем Megavolt

[RONIN.]

11.07.2024 в 02:50, Megavolt сказал:

в любом случае у нас немного разные направления деятельности, но думаю оба с паяльником знакомы не по наслышке,

Вот, вижу негатива стало меньше.



11.07.2024 в 02:50, Megavolt сказал:

вот только я предпочитаю не заниматься колхозом с проводками

Моё уровень ниже, как на фото не смогу.



11.07.2024 в 02:50, Megavolt сказал:

расширить познания... даже не знаю кому это больше нужно..

Что  мне не знакомо, не критикую, и уж тем более не советую как делать.



11.07.2024 в 02:50, Megavolt сказал:

3-5 ноутбуков в день для работы у меня есть, не думаю что вас так же заваливают катушками.

Это моё хобби а не работа.  Но по поводу 3-5 ноутов, анекдот:



Дед на приеме у сексопатолога:
— Доктор, больше 3-х раз в неделю с женой не получается.
— Дед, а лет тебе сколько?
— 85.
— Дед, ну это же превосходно!
— Да? А мой сосед говорит, что с женой ежедневно, а ему 95!
— Ну так и вы говорите!
