Борис_Б

Определение глубины находки АКА Беркут?

Рекомендуемые сообщения

Борис_Б

Добрый день, коллеги!

Собственно вопрос уже в заголовке темы сообщения. Возможно ли примерно определить глубину находки при помощи АКА "Беркут-5"? Если да, то как именно?

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
rapid

шкала справа.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Борис_Б

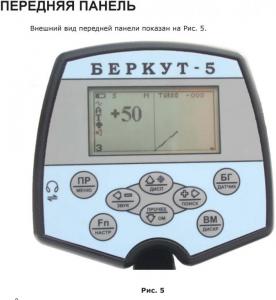

Вот передняя панель, там линия годографа, как определить глубину? Справа экрана есть столбик - так это уровень сигнала от объекта, не значение глубины

37 минут назад, rapid сказал:

шкала справа.




Изменено пользователем Борис_Б

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
rapid

Уровень сигнала и есть глубина. Ну по крайней мере я так считаю и практика показывает. Длина вектора + эта шкала есть показатель глубины залегания.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
АртемВик

Длина вектора - мощность сигнала, это не даст представление о глубине, если не знать размер объекта. У меня прибор Вектор, но думаю, принципы и в Беркуте те же. Объект вроде пряги на поверхности сломает углом этот вектор ибо места на экране просто не хватит для его длины.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Борис_Б

Другими словами на "Беркуте" нельзя сказать, что объект находится на глубине скажем 25 см.? Потому как сила сигнала может быть одинаковой и от большого объекта, но глубоко,  и от малого объекта, но близко.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Svetliy04
2 часа назад, Борис_Б сказал:

Другими словами на "Беркуте" нельзя сказать, что объект находится на глубине скажем 25 см.? Потому как сила сигнала может быть одинаковой и от большого объекта, но глубоко,  и от малого объекта, но близко.

Думается мне что это характерно практически для всех мд, даже самых дорогих! Но примерную глубину приборы и вычисляют по силе сигнала.

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
mehannik

Ни один прибор не покажет точную глубину в сантиметрах. Все эти цифры - примерные и зависят от величины объекта. С опытом научитесь примерно определять и глубину и размер. Например можно просто поднять прибор (катушку) выше и прикинуть размер по "пропаданию сигнала".

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Борис_Б
5 часов назад, mehannik сказал:

Ни один прибор не покажет точную глубину в сантиметрах. Все эти цифры - примерные и зависят от величины объекта. С опытом научитесь примерно определять и глубину и размер. Например можно просто поднять прибор (катушку) выше и прикинуть размер по "пропаданию сигнала".

Скажите, а определить глубину по нарастанию сигнала кто-то пробовал? Имхо, максимальный сигнал будет в центре приемной катушки.. Если засечь начало сигнала и его максимум, то  пройденное расстояние - это наверно и будет искомая глубина. Просто сейчас проверить не могу - не в поле.

Изменено пользователем Борис_Б

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
КрасноСолнышко

если говорить о крупном металле, то его можно определить, подняв катушку выше

если сигнал всё еще проходит, то это что то крупное

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
mehannik

@Борис_Б  так определяется размер обычно

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
Борис_Б

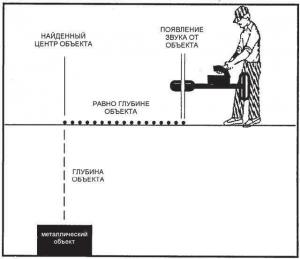

Собственно я привел рекомендации по определению глубины находки у ТМ-808. Возможно тоже можно попробовать для Беркута


Изменено пользователем Борис_Б

Поделиться сообщением


Ссылка на сообщение
Поделиться на других сайтах
