Улучшения работы и чувствительности Квест Q20 .


Рекомендованные сообщения

Решил немного подправить работу Q20  и поднять чувствительность к мелочи .

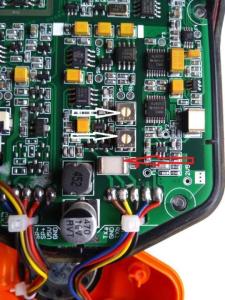

Сделал замену конденсатора в TX ( обозначена красной стрелкой  ) .... стоял 220 nF , сменил на 196 nF - подвёл резонанс под 5 положения отстройки  ЭМП  .

Затем подстроечными резисторами ( на фото обозначены белыми стрелками ) вывел наибольшую дальность обнаружения монеты - 1 коп СССР  получилась дальность обнаружения 32 см. ( настройка велась в мастерской в зоне сильных электромагнитных помех- возможно ещё придётся вести дополнительную постройку в более "тихой" обстановке ) .

Чуствительность приподнял - ранее Q20 невидел самородок весом 0.1 гр. сейчас видит пусть неглубоко но всё-же видит - так-же немного увеличилась дальность обнаружения к другим мелким предметам из золота .
