EXCALIBUR 2 — не большое техническое обслуживание.

[RONIN.]



Проблема: провод питания двигаешь, прибор то включается то отключается. Плюс к этому, нарисовался обрыв провода питания в аккумуляторном боксе. Ну и кое-что исправлю/допилю.

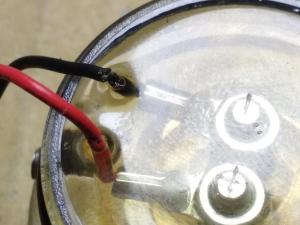

(-) и (+) подгуляли







Ничего более оригинального и простого , я не придумал. Зачистил, подпаял и полиуретановым герметиком всё это дело обмазал.

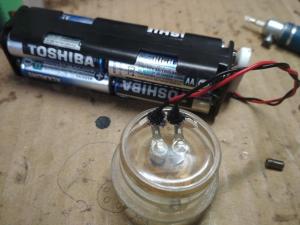

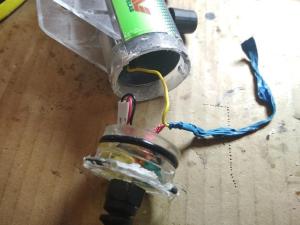

Следующий обрыв был уже в кабеле питания на выходе с аккумуляторного бокса . Кабель уже был короткий и пришлось всю эту кухню переделывать.

Для этого понадобится разобрать бокс ( вынуть пробки и плату). Всё это делается достаточно просто. Что бы вынуть плату, нужно повернуть в определённое положение регуляторы , и вытягивать не спеша в стороны, где ввод катушки и питания. Конечно при этом откинуть контакты с наушников.

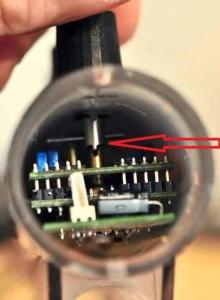

Открыл обе крышки, и уже тогда увидел «сопли», ну и конечно синею изоленту. Куда уж без неё.

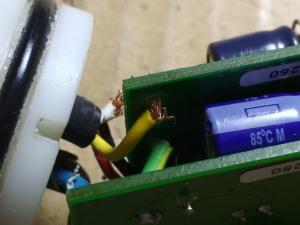

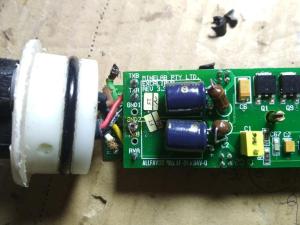

Отпаиваем провода с платы от катушки и питания. Пробка с этого торца уже самодел с капролактама, и в принципе сделана не плохо, но уж очень плотно. Что привело к трещине на обоих фиксаторах. Чуть уменьшил потом диаметр.







А вот реализация ввода была корява сделана. Хотя воду не пропускал прибор, и плата была совершенно сухая и не тронутая. В чём же была корявость?

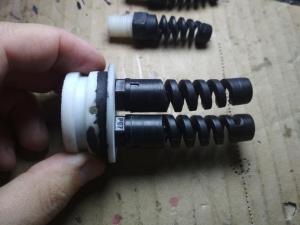

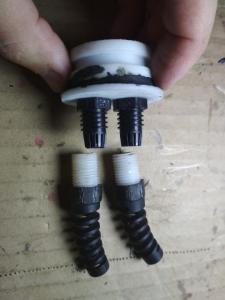

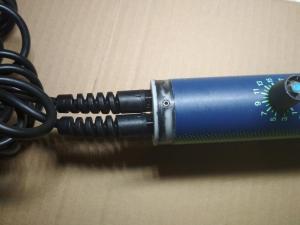

Штуцер родной гермоввода PG7 отсутствовал. Вместо него был выточен переходной. Всё бы хорошо, но только резьбы на родном с обеих сторон разные. Тут же всё одинаково, и часть прижимной гайки с спиральным амортизатором , закручена не по резьбе.

Установил так как надо.







Возвращаюсь к питанию. Фото что-то совсем не делал, поэтому в двух словах.

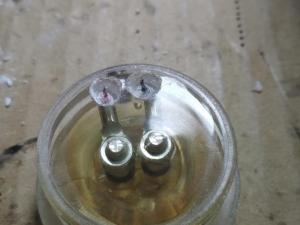

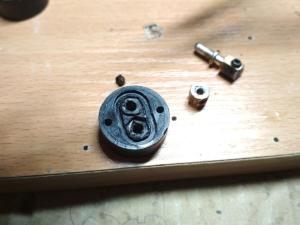

Разъём питания полностью разбирается. Не нужно паять на пластике, ибо он расплавится ( до меня уже это делали). Вставляем полотно он ножовки по металлу, или точно такое тонкое и жёсткое, и выкручиваем пины. При этом ответную часть фиксируем, что бы не провернулась.







Ещё одна проблема была обнаружена:

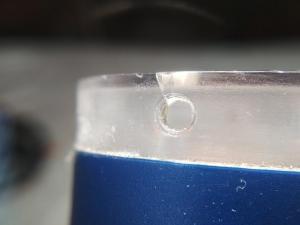

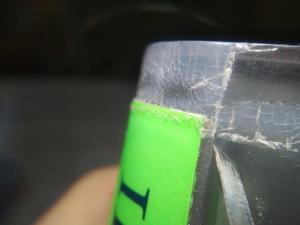

Прибор вскрывался раннее, и родной термоусадочный кембрик был посажен на силиконовый герметик. Состав его я не знаю, но в тех местах где он был нанесён, образовались микротрещины. Хорошо, что они только на верху.

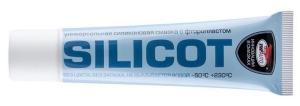

Корпус металлоискателя для герметизации имеет уплотнительные резинки на всех ручках - крутилках и уплотнительные резиновые кольца на вставных пробках с торцов корпуса . Для герметизации достаточно промазать все резиновые уплотнители густой силиконовой смазкой. Я использовал такую







От конденсата, в корпус металлоискателя заложены пакетики с гранулированным силикагель. Перед тем, как собирать прибор, прокалил их в духовом шкафу минут 15 , при температуре 100 градусов

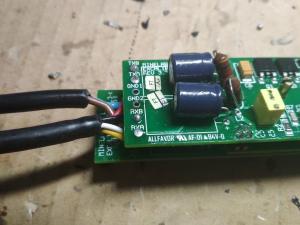

Избавился от «соплей». Места пайки промыл и покрыл лаком Пластик 71.

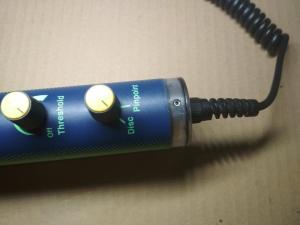

Торцы и фиксаторы покрыл Primer грунт APP, и нанёс тонкий слой полиуретанового герметика APP-PU50.

.

Изменено 25 марта 2024 года в 15:20 пользователем RONIN.
