Замена аккумулятора в наушниках Деус (WS4 )

[Газгольдер]

И так,уважаемые коллеги, начал умирать на моём Деусе аккумулятор.Ещё летом без проблем держал пару выездов до зарядки а уже осенью , при
первых морозах начал быстро садиться.Причём емкость падала с каждым днём: 3 часа - 2часа, а потом уже и на час перестало хватать.
Доходил сезон, с подключенным внешним аккумулятором, что было не совсем удобно. Подключал и проводные наушники непосредственно к блоку, но
звук на выходе был совершенно другой.

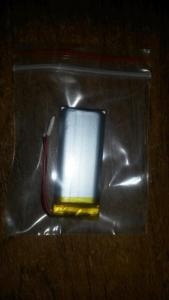

Покупать "родной" аккумулятор совсем не хотелось, в результате удалось подобрать похожий по габаритам:

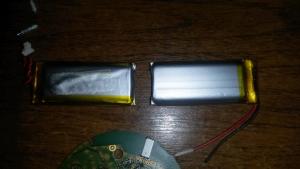

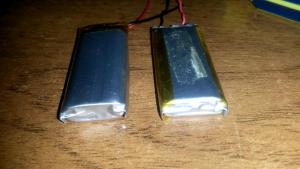

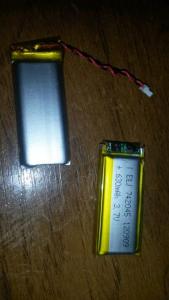

Точно совпадает по длине и ширине, но толще на 0.6мм и большей ёмкости.Если ёмкость родного 630 маН, то этого 700 -750 маН. Также имеется плата с встроенным контроллером , но отсутствует разъём для подключения.

И так, весь процесс замены.

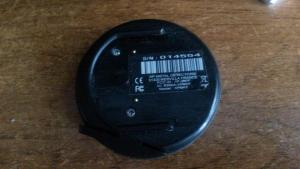

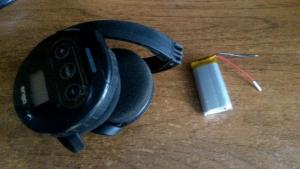

Отсоединяем блок управления от оголовья наушников,отвёрткой под крест откручиваем 2 шурупа слева

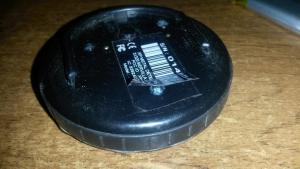

Приподнимаем наклейку с серийным номером и откручиваем 3-й шуруп:

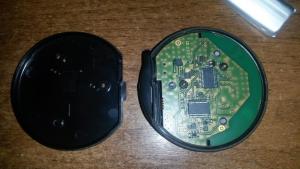

Снимаем заднюю крышку блока:

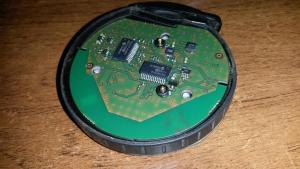

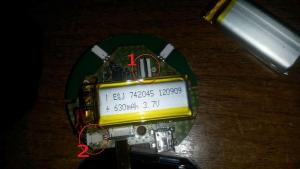

Аккуратно вытаскиваем плату.На обратной стороне платы поддев фиксирующую планку отсоединяем шлейф(1) и разъём аккумулятора (2)

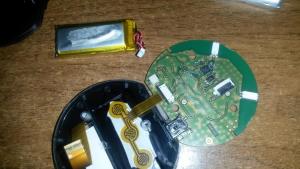

Снимаем родной аккумулятор:

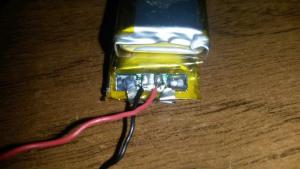

Сначала хотел отрезать родной разъём и поставить на новый аккумулятор, потом подумал и решил, что будет "некрасиво". Размотал скотч, добрался до плат аккумуляторов и перепаял полностью провода:

Замотал обратно фиксирующим скотчем, чтобы было всё "как на заводе":

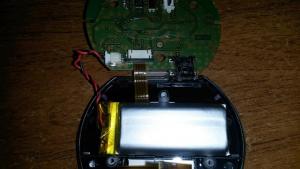

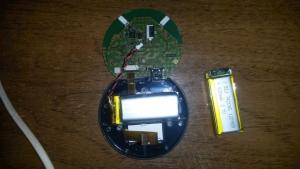

Вставляем новый аккумулятор.Подошёл идеально:

Подсоединяем к разъёму питания:

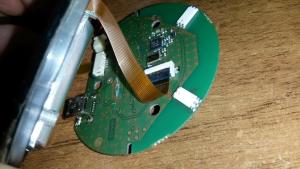

Шлейф

Вставляем плату в корпус:

[Газгольдер]

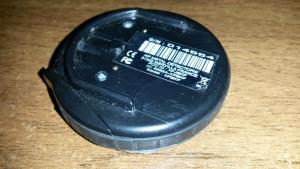

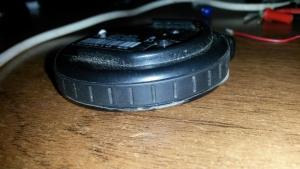

Вкручиваем 3 шурупа, соединяем половины и лепим наклейку обратно:

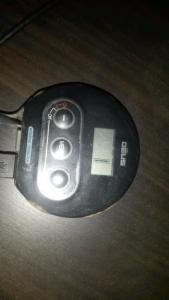

Заряжаем и восхищаемся!

Впереди заводские испытания!

[андред]

@Газгольдер респект!  Сколько лет наушникам?

[Donar]

Мда боюсь даже представить какая себестоимость у этих наушников. Деталек кот наплакал...мах на тысячу рублей

[rapid]

http://deus-xp.ru/naushniki 14 косарей стоят уши) Респект за методу, плюс в карму. А можно полюбопытствовать где брали батарейку?

С блоком/катухой не занимались пока?

Изменено 29 декабря 2018 года в 15:09 пользователем rapid

[Газгольдер]

43 минуты назад, андред сказал:

@Газгольдер респект!  Сколько лет наушникам?

Не знаю, брал б/у. Продавец утверждал , что 2015. Оголовье ещё старого типа стояло.

[Газгольдер]

31 минуту назад, Donar сказал:

Мда боюсь даже представить какая себестоимость у этих наушников. Деталек кот наплакал...мах на тысячу рублей

И для копарских наушников всё сделано очень ненадёжно, без запаса прочности. Учитывая, что это всё работает под дождём, снегом, солнцем, я вообще удивляюсь как они так долго живут.

[Газгольдер]

5 минут назад, rapid сказал:

http://deus-xp.ru/naushniki 14 косарей стоят уши) Респект за методу, плюс в карму. А можно полюбопытствовать где брали батарейку?

С блоком/катухой не занимались пока?

Знакомый халтурит ремонтом электроники. Подбирал по размеру. Такие идут то ли на квадрокоптеры, то ли на блютузгарнитуры. Думаю на Алиэкспрессе  100% есть.

Наушники покупались б/у , отдельно от блока и катушки.

[Нопроблеме]

Я в катухе заменил этим летом. На ревью есть у "Was"-а и в катуху и в уши. Да и не только у него уже.

[Газгольдер]

30 минут назад, Нопроблеме сказал:

Я в катухе заменил этим летом. На ревью есть у "Was"-а и в катуху и в уши. Да и не только у него уже.

Нет у него для ушей и блоков. Только для катушек.

[Алексей 1]

7 минут назад, Газгольдер сказал:

Нет у него для ушей и блоков. Только для катушек.

Так аккумуляторы вроде там все одинаковые......не?

[Нопроблеме]

36 минут назад, Газгольдер сказал:

Нет у него для ушей и блоков. Только для катушек.

Летом были. Сейчас- не знаю, узнавайте в лс. Аккумы там не одинаковые. В катуху бОльшей ёмкости входит со свистом, я ставил на 700 мАч. В блок и уши чуть меньшей емкости и размера идут.

[Алексей 1]

55 минут назад, Нопроблеме сказал:

Летом были. Сейчас- не знаю, узнавайте в лс. Аккумы там не одинаковые. В катуху бОльшей ёмкости входит со свистом, я ставил на 700 мАч. В блок и уши чуть меньшей емкости и размера идут.

А это что?

Аккумулятор универсальный для XP Deus (катушки всех размеров, наушники и блок)
FULL POWER LiPol 600 mAh 3.7v
подходит для всех компонентов металлоискателя XP Deus.
Время работы металлоискателя с данным акб, равнозначно оригиналу.
Хорошая замена штатного акб, по разумной цене.
Цена 750 руб.

[Нопроблеме]

8 минут назад, Алексей 1 сказал:

А это что?

Аккумулятор универсальный для XP Deus (катушки всех размеров, наушники и блок)
FULL POWER LiPol 600 mAh 3.7v
подходит для всех компонентов металлоискателя XP Deus.
Время работы металлоискателя с данным акб, равнозначно оригиналу.
Хорошая замена штатного акб, по разумной цене.
Цена 750 руб.

Может на заводе они одинаковые везде ставят, ХЗ в ушах и блоке не менял.  Для катухи взял на 700, а он уже в уши и блок не входит по длине. Смысла не вижу в катуху родной ставить, если можно большей емкости поставить.  Или что? В чем вопрос?

[Газгольдер]

3 минуты назад, Нопроблеме сказал:

Может на заводе они одинаковые везде ставят, ХЗ в ушах и блоке не менял.  Для катухи взял на 700, а он уже в уши и блок не входит по длине. Смысла не вижу в катуху родной ставить, если можно большей емкости поставить.  Или что? В чем вопрос?

На заводе везде одинаковый идёт на 630mAh.
