Ремонт ТХ-850.
Прислали на ремонт голову ТХ-850, 4 часа работы и она как новая.
Видимо изначально был заводской брак.
Этот прибор оказался ремонтнопригодным,

но данный ремонт является нестандартным и нетипичным для этого прибора.





Изменено пользователем yasya2004
  • Нравится 1
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1836363
Поделиться на других сайтах

Тема TX-850 очередные доработки создана на форуме Делаем своими руками: Металлоискатели, пинпоинтеры, аксессуары, инструмент.

@yasya2004 Ярослав. Как обычно, хорошее познавательное видео. Удивило конечно, что новый прибор был с таким дефектом. Но что  поделаешь. Это даже лучше, чем проблема с микрочипом или программным обеспечением. На моем приборе и снайперской катушке пятаки бьют в показания ВДИ 86-87. Так что крутить "легендарный подстроечник" сдвига не нужно. Тут недавно спрашивали, как простейшим способом сделать регулировку громкости, ты это наглядно показал. Прибор шумноватый и эта функция, без поиска с наушниками, вещь необходимая. Выносное питание у меня организовано на элементах 18650 12 Вольт.

Изменено пользователем J. Shrott
  • Нравится 1
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1836384
Поделиться на других сайтах

По технической стороне тх850 вы мастера! Подозреваю, что раньше работали на заводах тианксуна, но потом выкрали паспорта и сбежали на севера))) как всегда, методично, вдумчиво и по пунктам.



  • Нравится 1
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1836450
Поделиться на других сайтах

02.05.2024 в 22:37, Siberian_Snake сказал:

Подозреваю, что раньше работали на заводах тианксуна

Раньше мы водили по реке пароходы....)))

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1836481
Поделиться на других сайтах

Если серьезно, то в ролике, на приборе у Ярослава, видно, как сделать выносной аккумулятор на элементах 18650. Продаются специальные боксы на 3-4 таких элемента, к ним крепятся два держателя для пластиковых труб, которые защелкиваются на штангу. Без стабилизатора на 9 вольт нужен бокс на 3 элемента. Со стабилизатором, лучше использовать на 4 элемента. Боятся подключать не нужно. С завода, в блоке прибора установлен диод, для защиты от случайной  переполюсовки. Для того, чтобы не вскрывать прибор для установки разъема, под выносной аккумулятор, из отсека для Кроны, выводятся два колокольчика ( папы), а из бокса питания на 18650 два гнезда подключения ( мамы), которые можно купить в любом магазине автозвука или изъять из старой кассетной магнитолы. Из практики. Такого выносного аккумулятора хватает очень надолго. Не на один выезд, выход и т.д. Отщелкнул, зарядил, пристегнул и снова на поиск. По выносному аккумулятору со стабилизатором 9 Вольт еще такой момент. Многие жалуются, что у ТХ не очень большая глубина поиска. Отчасти это так. и зависит она, в одном из факторов, от напряжения питания. Даже имея аккумуляторную батарею, типа Крона, держать долго этот параметр не получится.  Все равно будет снижаться. На хорошем элементе долго, но будет. Другое дело с выносным аккумулятором, допустим на сборке 12 Вольт. Пока просадка напряжения дойдет до заявленных 9 Вольт уже нужно будет зачехлять лопату и не один раз. Т.е весь поиск всегда, будет идти на максимальном параметре.

  • Нравится 2
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1836493
Поделиться на других сайтах

Вот самый простой набор для выносного аккумулятора. Подключается без проблем. И так же легко отключается.

Пластиковая коробка для защиты от дождя.








Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1836949
Поделиться на других сайтах

@J. Shrott

03.05.2024 в 07:15, J. Shrott сказал:

 Пока просадка напряжения дойдет до заявленных 9 Вольт уже нужно будет зачехлять лопату и не один раз. Т.е весь поиск всегда, будет идти на максимальном параметре.

Вынужден Вас разочаровать. Никакого уменьшения глубины поиска вплоть до просадки элемента питания до 6,5 вольт не происходит, так как прибор питается от 5 вольт. Это напряжение питания обеспечивает микросхема питания, которая установлена сразу после защитного диода. Данная микросхема с успехом "проглотит" напряжение от 29 до 6,5 вольт и выдаст 5 вольт. Ни какой разницы в глубине, или громкости звука в указанных пределах не будет.

Пользуюсь встроенной сборкой 3S на 12,6v  и внешним 2S на 8,4v, ни какой разницы.

  • Нравится 1
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842112
Поделиться на других сайтах

02.05.2024 в 16:51, yasya2004 сказал:

Ремонт ТХ-850.
Прислали на ремонт голову ТХ-850, 4 часа работы и она как новая.
Видимо изначально был заводской брак.
Этот прибор оказался ремонтнопригодным,

но данный ремонт является нестандартным и нетипичным для этого прибора.





Стабилизатор на 9 вольт - лишний элемент. Ставить стабилизатор на 9 вольт перед стабилизатором на 5 вольт - сомнительная доработка.

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842113
Поделиться на других сайтах

20.05.2024 в 21:12, Grau сказал:

Стабилизатор на 9 вольт - лишний элемент. Ставить стабилизатор на 9 вольт перед стабилизатором на 5 вольт - сомнительная доработка.

Почему заводское питание 9 Вольт? А не 12, допустим.  При подключении выносных аккумуляторных элементов 13-15 Вольт, внутренний стабилизатор не раз и не два и не три выходил из строя, что требовало его последующей замены. Потом приносят на замену, потому что не каждый, даже умеющий пользоваться паяльными станциями, может выполнить эту процедуру. С предустановленными 9 вольтовыми кренками этого не происходит.

Ну сомнительная доработка, значит сомнительная.

И еще. При просадке аккумулятора до 6 Вольт можно потом просто его не запустить...

По глубине поиска писать некогда.

  • Нравится 1
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842181
Поделиться на других сайтах

21.05.2024 в 07:06, J. Shrott сказал:

При подключении выносных аккумуляторных элементов 13-15 Вольт, внутренний стабилизатор не раз и не два и не три выходил из строя, что требовало его замены.

LP2951 выходит из строя от 15 вольт? Без проблем подключу 16,8 вольт. Наверное с такого напряжения прямо на глазах пыхнуть должен.



Про глубину согласен, смысла писать нет, так как в итоге с той самой - LP2951 хоть от кроны PALO-650 на 8,4v, хоть от сборки 3S 12,6v хоть от блока питания в 16,8 v больше 5 вольт не выходит.



Для спокойствия конечно же можно ставить КРЕНку и искать на максимальной глубине. Плацебо ни кто не отменял.



Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842231
Поделиться на других сайтах

21.05.2024 в 16:01, Grau сказал:

LP2951 выходит из строя от 15 вольт? Без проблем подключу 16,8 вольт. Наверное с такого напряжения прямо на глазах пыхнуть должен.

Можно подключить и 30...  Без проблем. ))) Но от фактов никуда не деться. У Меня три прибора ТХ и стабилизатор вышел из строя  только на том, который был без предустановленной кренки. Понятно, палка стрельнула. Возможно Вас разочарую, но не согласиться с тем, что электронный элемент загруженный на 50 % номинала имеет шанс прожить дольше, чем тот, где загрузка на 80- 90%.

Про 5 В на микросхеме- это теория и она верная, но при поиске с катушкой в 4 дюйма падение напряжения до 1 деления на шкале прибора снижает его эффективность, точно так же как ее повышает использование наушников. Это практика.  Иногда так в жизни бывает.

Про эффект планцебо да. Существует такое, когда на приборе начинают убывать деления заряда, человек подсознательно начинает торопиться, боясь, что  детектор выключиться, до завершения намеченных планов.





Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842235
Поделиться на других сайтах

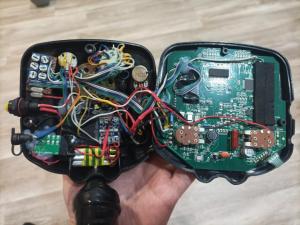

@Grau И еще. Полезно просчитывать возникающие ситуации на несколько шагов вперед. Как в шахматах, картах или подобных играх. "Лишний" стабилизатор на 9 Вольт в приборе не только снижает параметр входного напряжения, но и служит источником для дальнейших возможных "хотелок" в работе с металлодетектором, не затрагивая, при необходимости и  штатный стабилизатор И идеи возникают. И реализовываются, что самое главное. Тут же не все описано, что было сделано и какие эксперименты проводились с прибором. Какие- то прижились, какие- то нет.

У меня еще есть два Майнлабовских прибора. Но там творчества нет никакого...

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842249
Поделиться на других сайтах

@J. Shrott вот на счёт творчества, на 100% согласен. Всё ограничивается только размером корпуса. Хотя то, что не впихуемо, можно вынести на переферию.


  • Нравится 3
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842252
Поделиться на других сайтах

@Grau  Да у меня тоже самое примерно.)) По объему. Только без доп. кварцев. Пробовал подключать к ТХ катушку на 7,5 кГц. Работало. Но для берегового речного поиска не зашло. Все- таки нужна высокая или мульти частота. Поэтому отказался и в этом направлении больше не экспериментировал.

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1842257
Поделиться на других сайтах

Всех с наступившем Новым Годом!

Подскажите как изменить частоту tx850 в меньшую сторону?



Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1899245
Поделиться на других сайтах

21.05.2024 в 18:37, Grau сказал:

@J. Shrott вот на счёт творчества, на 100% согласен. Всё ограничивается только размером корпуса. Хотя то, что не впихуемо, можно вынести на переферию.


Приветствую. На сколько по глубине поиска на 19,2 удалось раскачать прибор?

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1901542
Поделиться на других сайтах

@ZloiBarsuk с повышением частоты начинает глубже видеть мелкую чешую, а с понижением прибавка по меди. Прирост в конкретных цифрах не скажу, ТК как он зависит от почвы.

Изменено пользователем Grau
Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1902288
Поделиться на других сайтах

11.01.2025 в 10:42, Tolian2007 сказал:

Подскажите как изменить частоту tx850 в меньшую сторону?

А с катушкой что вы будете делать? Она тоже изготавливается под определённую частоту!

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1902317
Поделиться на других сайтах

@kanopus, чтобы понизить частоту как минимум нужно заменить кварцевый резонатор. Без дополнительных доработок можно поставить 9.600. Ниже 9.000 Я бы не рекомендовал. На 8.000 прибор становится нестабильным. Уже с кварцем на 9.000 перестает видеть чешую, но ч.металл и медь отрабатывает лучше и глубже.

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1902322
Поделиться на других сайтах

20.01.2025 в 21:33, Grau сказал:

чтобы понизить частоту как минимум нужно заменить кварцевый резонатор. Без дополнительных доработок можно поставить 9.600.

Ну это не мне, я Эквиноксом пользуюсь. Просто высокочастотные катушки имеют меньшую индуктивность, интересно, как это будет согласовываться между собой. Видел живьём как на этого китайца знакомый ставил катушку от 5го фишера. Всё работало, но вот как — не понятно.

А вообще вот тут  описывают какие катушки можно ставить на ТХ-850

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1902339
Поделиться на других сайтах

@Grau я правильно понял, что на частоте 19,2 с него вряд ли что то можно выжать? Или все же есть смысл колдовать, может элементную базу где-то поменять на лучшего качества... Или все эти манипуляции не дадут результата? Сантиметров бы на 5 раскачать и было бы не кисло. А по меди конечно да, слабоват, да и по чешуе, звёзд с неба не хватает. Такая себе твердая четверка. Но иногда способен удивлять.

Ссылка на комментарий
https://mdrussia.ru/topic/116330-tx-850-ocherednye-dorabotki/page/5/#findComment-1902352
Поделиться на других сайтах
