Аналог или цифра ?


КрасноСолнышко

Рекомендованные сообщения

3 минуты назад, SanyaXocTa сказал:

@МаксимА прибор точно не сгорит.




Такой подписи нет?  Видите, на БГ везде 10кОМ.

В чём и дело. Тоже искал с 5К, но не нашёл. На моей плате нет маркировок . Видимо, как выразился Дед Митя  - это оригинальная деталь! Здесь это не предусмотрено. Бренд! 😂 может и причина в этом? Потенциометр меньшего сопративления, диапазон уменьшен вдвое, а поэтому и все проблемы с БГ?

Ссылка на комментарий
Поделиться на других сайтах

@МаксимА естественно. Походу с бодуна перепутали потенциометры на сверхтехнологичном производстве в гараже.

Ссылка на комментарий
Поделиться на других сайтах

Только что, SanyaXocTa сказал:

@МаксимА естественно. Походу с бодуна перепутали потенциометры на сверхтехнологичном производстве в гараже.

Ладно. Буду паять. Надеюсь, что получится! Отпишусь обязательно.

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, SanyaXocTa сказал:

@МаксимА обязательно получится.

Поменял, но проблема осталась. На ямки так же сигналит. Глубина не прибавилась.

Ссылка на комментарий
Поделиться на других сайтах

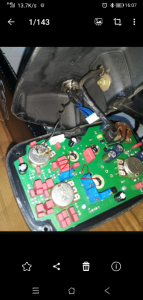

@МаксимА под цыфрой 1 подстроечный ГБ, под цыфрой 2 трешхолд/чуйкаScreenshot_20210612-160715.thumb.png.d113ae299564664b68ce3223c2f230a7.png



Изменено пользователем SanyaXocTa
Ссылка на комментарий
Поделиться на других сайтах

10 минут назад, SanyaXocTa сказал:

От грунта отстроиться получается?

Нет. До упора против часовой работает более-менее стабильно. Чуть по часовой и, сигналит на край ямки. Так и раньше было. На цель по-другому.

Ссылка на комментарий
Поделиться на других сайтах

2 минуты назад, МаксимА сказал:

Нет. До упора против часовой работает более-менее стабильно. Чуть по часовой и, сигналит на край ямки. Так и раньше было. На цель по-другому.

Значит надо немного подстроечный сместить

Ссылка на комментарий
Поделиться на других сайтах

40 минут назад, SanyaXocTa сказал:

Значит надо немного подстроечный сместить

Теперь только завтра. Ночь на улице. Утром буду крутить. Должно что-то получиться! Под В5К возможно тоже подстройка была, когда мне прибор кустарили.

Ссылка на комментарий
Поделиться на других сайтах

1 час назад, SanyaXocTa сказал:

Значит надо немного подстроечный сместить

Не хочу загадывать наперёд, но мне показалось, что прибор стал чуток стабильнее. И на пятак СССР в земле показал уже не 18-20см, а 23-24см. На полностью убавленом БГ. На пустые ямки он и раньше срабатывал, но от грунта отстраивался. Если сигнал на ямки - это тоже причина неотстроенного БГ, значит я его и не отстраивал никогда. Но ложники на разных грунтах отстройкой (без ямок на ровном) устранял. Запаял аккуратно. Спайку в увеличилку разглядел. Везде в аккурат и, лишнего нет. Проводок сзади потенциометра припаял, чтоб не мешался. А это напыление пальцем смазывается. Этот экран если плохой, может влиять на сигналы на ямки?



Ссылка на комментарий
Поделиться на других сайтах

Я тупанул. "Проводок сзади припаял" - а может не надо было самодеятельности? Раз паяют посредине и, надо было так паять? Или какая нахрен разница? Металлический корпус потенциометра замкнут в цепь экрана и, ладно!

Ссылка на комментарий
Поделиться на других сайтах

@МаксимА экран никак не может влиять на отстройку БГ, он защищает от ЭМ помех. Если на ямку сробатывает, значит прибор видет грунт, соответственно, БГ настроен не корректно. Вот глубина выросли из за нового потенциометра может, да и должна по сути. Сделайте пометки на подстроечных резисторах и потихоньку настраивайте, они там на 20кОм вроде, поэтому сильно крутить не надо.  Как решите вопрос с БГ и если глубины вам не будет хватать, то проделайте ту же операцию с резистором трешхолда, до границы появления фантомов. Таким образом выжмите максимальные показатели с прибора.

Изменено пользователем SanyaXocTa
Ссылка на комментарий
Поделиться на других сайтах

1 минуту назад, SanyaXocTa сказал:

@МаксимА экран никак не может влиять на отстройку БГ, он защищает от ЭМ помех. Если на ямку сробатывает, значит прибор видет грунт, соответственно, БГ настроен не корректно. Вот клуб на выросли из за нового потенциометра может, да и должна по сути. Сделайте пометки на подстроечных резисторах и потихоньку настраивайте, они там на 20кОм вроде, поэтому сильно крутить не надо.  Как решите вопрос с БГ и если глубины вам не будет хватать, то проделайте ту же операцию с резистором трешхолда, до границы появления фантомов. Таким образом выжмите максимальные показатели с прибора.

Я по вечеру выбегал и пробовал. Комары!!! Ямку дети мусором засыпали. Газанул. Да ещё паял когда, свет мигал, кто-то из соседей сваркой варил. Фонарик включал. "Насрал" на соседнюю дорожку. Потом отписался, что всё не очень. Потом исправил всё, лишнее убрал и канифоль зубочисткой подчистил. Вышел и уже по темноте поверил. Результат выше написал. Вроде как стабильнее. А ямку чистили от мусора и заглубили. Сына отправил (с ним тестировали, помогал) замерить. У него получилось 24 сантиметра. Вышел сам. По краю ямы 24-25см, а катухой водил выше. Грубо говоря 27-28 сантиметров, но монета лежала на дне ямки. Если присыпать землёй (я так 4ВД Про проверял) будет примерно 23-24 см. Так это уже на 4-5 сантиметров больше, чем было! Как сейчас показатель у 4ВД. Завтра буду крутить. Этого Сварога я отбил раз в двадцать (брал за 17тр), благо дело было где копать! Я бы не расстроился особо, если бы закосячил что-то. Но ХЗ, как бы это было. А вот если его сделать так, как он должен быть, да ещё уши к нему БП - тогда вообще было бы огонь!!!

Ссылка на комментарий
Поделиться на других сайтах

8 часов назад, vetal79 сказал:

@МаксимА на вераторе у меня аналогично было. Провод отпаялся и фонило. Припоял назад и норм стало. У матушки прибор если интересно заберу сделаю фото. Но спаянно не профиссианалом)) первый раз вообще в руки взял паяльник тогда

Не могу уснуть. Мысли с этими неисправностями лезут в голову. Вспомнил, где о проводах читал. Это ты мне, брат, и писал в вотсап. А я чищу переписку, поэтому найти не мог, где видел. У моего 4ВД Про, я выше писал, за кабель катушки рядом с гнездом трогаешь, шевелишь, а он сигналы издаёт. Всё возможно, что спайка хреновая! А само гнездо мёртво в блоке сидит. Если в этот 4ВД Про тот же кустарь свои заготовки толкал, тогда ожидать можно разных сюрпризов. Сварог мне Дед Митя продал с официальной гарантией. Если такое чудо продано с гарантией, тогда каких ещё поступков ждать от этого магазина? Что в 4ВД Про узнаю позже, когда уже нервы не выдержат этим браком за 30тр пользоваться. Гарантия до 23 года! Есть время подумать.

Ссылка на комментарий
Поделиться на других сайтах

@МаксимА гарантия на аналоговые приборы имеет смысл если в одном городе, отправлять такое себе занятие. Как по мне проще самому поковырять. Вот с катушками другой вопрос.  У меня такое ощущение что маска у вас или после криворукого ремонта либо заводской брак. Одно плохо, пломб никаких нет и не узнать вскрывался прибор или нет.

Ссылка на комментарий
Поделиться на других сайтах

Всем доброго! Тоже есть мысть починить Вератор. Но сам не справлюсь наверно с катушкой. Буду искать кто чинит по месту. За и залез насколько помню последний раз в подстроечные.

Аналог есть аналог

Ссылка на комментарий
Поделиться на других сайтах

25 минут назад, vetal79 сказал:

Всем доброго! Тоже есть мысть починить Вератор. Но сам не справлюсь наверно с катушкой. Буду искать кто чинит по месту. За и залез насколько помню последний раз в подстроечные.

Аналог есть аналог

Сбил настройки напрочь? Значит это вполне возможно. Или другая проблема? Мне тоже надо очень серьёзно у этому делу отнестись. Если подстроечник до 20кОм, а потенциометр стоял 5К, тогда мне, наверное, нужно крутить подстроечный уменьшая сопротивление цепи? Хотя я в этой теме делетант, надо почитать сначала.

Ссылка на комментарий
Поделиться на других сайтах

@МаксимА я вообще деревянный. Подстроечник я то отстрою методом тыка. Уже делал пару раз. Сбивай и по новой выставлял. Хлопотно но реально а вот с катушкой тут я вряд ли справлюсь. Не дружен я с паяльником((

Ссылка на комментарий
Поделиться на других сайтах

И как я понял из использования он низкочастотный у меня. Чёрный даже не большие вещи видит оч глубоко что не скажешь о цветных. Тот же аллюминий вообще еле еле. Я создавал тему писал как то. Хотелось бы и частоту замерить. Но это чуть пожде займусь. Мож смелости наберусь и в катушку залезу))

Ссылка на комментарий
Поделиться на других сайтах

9 часов назад, SanyaXocTa сказал:

@МаксимА гарантия на аналоговые приборы имеет смысл если в одном городе, отправлять такое себе занятие. Как по мне проще самому поковырять. Вот с катушками другой вопрос.  У меня такое ощущение что маска у вас или после криворукого ремонта либо заводской брак. Одно плохо, пломб никаких нет и не узнать вскрывался прибор или нет.

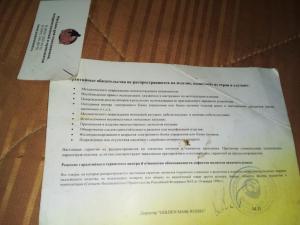

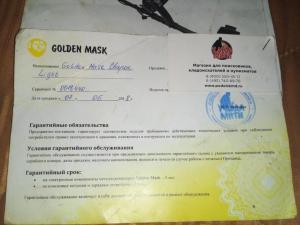

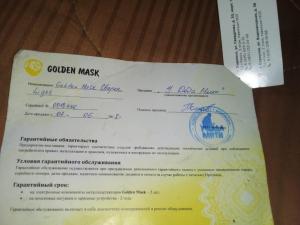

Я уже для себя решил, что Маску в сервис отправлять не буду. Мне Дед Митя в последнем сообщении написал, зная моё негативное отношение к Антиквар32, что прибор будут обслуживать не в Антиквар32, а в официальном сервисном центре Голден Маск в Москве. Типа он специально для меня договорился. Но он наверное запамятовал, что я ему рассказывал. Изначально я заказ делал на этом Офиц. Предст. От Голден Маск, которые волшебным образом отправили мой заказ на комплектацию в Антиквар32. Я тогда У Деда Мити искал 4ВД Про 8кГц-18кГц , но их небыло. А Гуляков Д(Дед Митя) мне говорил, что больше этой линейкой приборов они не занимаются. Прочитав отзывы о Антиквар32, я попросил отправить мне посылку с описью вложения по форме ф-107 вроде, для проверки перед оплатой. Меня уверяли, что так и будет, но чуда не произошло. Выкупать не стал. И о чудо!!! Сразу же У Деда Мити появился 4ВД Про 8кГц-18кГц спайдер пак. Я перед оплатой раз десять писал Гулякову и просил проверить прибор ПОЛНОСТЬЮ, на что тот мне клялся в полной исправности прибора. А получилось вот так. И недавно Гуляков признался, что по грунту прибор не проверяли. Как им верить после такого Сварога и, второго обмана с 4ВД Про? А ещё 3,14здит, что все детали заменят исключительно на оригинальные. Видел я вчера в Свароге оригинальные детали и художественную пайку по гарантии! 😂😂😂

Ссылка на комментарий
Поделиться на других сайтах

11 часов назад, SanyaXocTa сказал:

@МаксимА гарантия на аналоговые приборы имеет смысл если в одном городе, отправлять такое себе занятие. Как по мне проще самому поковырять. Вот с катушками другой вопрос.  У меня такое ощущение что маска у вас или после криворукого ремонта либо заводской брак. Одно плохо, пломб никаких нет и не узнать вскрывался прибор или нет.

Только после 7 (семи) оборотов против часовой стрелки прибор перестал сигналить на ямку на БГ в синей зоне. Белая зона - это лёгкие грунты. У нас таких почти нет. Думаю наверное надо оставить. Ведь редко когда грунт совсем тяжелый. Глубина на пятачок упала снова до 20 см. Или может не правильно что сделал? Теперь, раз не симфонит на ямку, проверю на камни и буду чуйку крутить.

Ссылка на комментарий
Поделиться на других сайтах

15 часов назад, SanyaXocTa сказал:

@МаксимА экран никак не может влиять на отстройку БГ, он защищает от ЭМ помех. Если на ямку сробатывает, значит прибор видет грунт, соответственно, БГ настроен не корректно. Вот глубина выросли из за нового потенциометра может, да и должна по сути. Сделайте пометки на подстроечных резисторах и потихоньку настраивайте, они там на 20кОм вроде, поэтому сильно крутить не надо.  Как решите вопрос с БГ и если глубины вам не будет хватать, то проделайте ту же операцию с резистором трешхолда, до границы появления фантомов. Таким образом выжмите максимальные показатели с прибора.

Подскажите пожалуйста, нужно чтоб полностью весь оборот потенциометра прибор не пел на ямку, или достаточно половины - синей зоны? Здесь я задумался. Можно же его настроить так, что он вообще в глубину грунта заглядывать не будет. Вот и думаю крутить ещё пару оборотов, а будет уже 9 против часовой, или нет? БГ на одиннадцать часов молчит на ямки и камни. Но глубина мелкая!

Ссылка на комментарий
Поделиться на других сайтах

19 часов назад, SanyaXocTa сказал:

@МаксимА под цыфрой 1 подстроечный ГБ, под цыфрой 2 трешхолд/чуйкаScreenshot_20210612-160715.thumb.png.d113ae299564664b68ce3223c2f230a7.png



Короче, это хрень полная. Подстроечниками мощности не добиться. Просто идёт смещение диапазона настройки потенциометра. От ямок я отстроился, но глубину прибавить не получается. Как вчера по темноте мерили, ХЗ? Но сейчас от силы 21-22 см, что никак не влияет на результат. Значит где-то что-то другое. Нехрен делать, что в сервисе протестировали прибор, а мощности мало (какая-то деталь не в тему) и решили БГ слабее запаять. Запаяли и продали с гарантией. Голодные.

Ссылка на комментарий
Поделиться на других сайтах

2 часа назад, МаксимА сказал:

Подскажите пожалуйста, нужно чтоб полностью весь оборот потенциометра прибор не пел на ямку, или достаточно половины - синей зоны? Здесь я задумался. Можно же его настроить так, что он вообще в глубину грунта заглядывать не будет. Вот и думаю крутить ещё пару оборотов, а будет уже 9 против часовой, или нет? БГ на одиннадцать часов молчит на ямки и камни. Но глубина мелкая!

Смотрите, БГ ставите на 12 часов, и подстроечный крутите так чтоб немного начал реагировать на ямку. Тогда регулировочный будет работать и позволит точно настроить БГ

Ссылка на комментарий
Поделиться на других сайтах
