Сигнум МФТ с апгрейдом.

[NERV]

Если нет возможности замерить вольтаж,то хоя бы перепишите маркировку деталек их три штучки на плате(с одной стороны три ножки с другой одна).

[NERV]

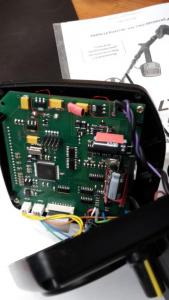

Вот эти.

[vfp7]

18 минут назад, NERV сказал:

Вот эти.



Который на фото самый нижний - 42RC N05B

Два верхних - 4CCE N06B

( тестера под рукой нет, замерить напругу не смогу )

Изменено 2 февраля 2017 года в 12:01 пользователем vfp7

[NERV]

огромное вам спасибо.Буду разбиратся дальше.

[виталиккоп]

1 час назад, NERV сказал:

огромное вам спасибо.Буду разбиратся дальше.

Если не секрет...- в каком направление работаете,над сигом???

[NERV]

Первая проблема у меня стоит стаб LF60AB и от этого большинство моих проблем.

Крутистор который глючит и т.д.



[виталиккоп]

1 минуту назад, NERV сказал:

Первая проблема у меня стоит стаб LF60AB и от этого большинство моих проблем.

Крутистор который глючит и т.д.



''стаб LF60AB'' ''Крутистор'' - это штатная комплектация МФД??

Если глючит - можно поменять по гарантии (пока зима и не начался сезон)...

Или я что-то не догоняю??

[NERV]

стаб LF60AB Стабилизатор который выдаёт 6 вольт при минимальном входном 7 вольт.

Крутистор можно поставить качественный.

Купить супер качественные детали мне выйдет намного дешевле чем отправлять по гаранти.

[виталиккоп]

2 минуты назад, NERV сказал:

стаб LF60AB Стабилизатор который выдаёт 6 вольт при минимальном входном 7 вольт.

Крутистор можно поставить качественный.

Купить супер качественные детали мне выйдет намного дешевле чем отправлять по гаранти.

Не пойму никак...

У Вас есть ''Крутистор'' - значит У Вас с апгрейдом.

А если у Вас с апгрейдом - зачем спрашивали маркировку деталей...спрашивали у тех,у кого апгрейд??...ведь у Вас должны стоять такие же...

Иль я опять - чего-то не догоняю??





[NERV]

Сравните даташит моего стабилизатора и стабилизаторов которые выложил vfp7/

И всё станет на свои места.

Изменено 2 февраля 2017 года в 15:02 пользователем NERV

[виталиккоп]

3 минуты назад, NERV сказал:

Сравните даташит моего стабилизатора и стабилизаторов которые выложил vfp7/

И всё станет на свои места.

Зачем сравнивать?

У Вас с апгрейдом или нет?? И что такое МФД864?

Поясните и все станет на места...дел то - две строчки...

[vfp7]

22 минуты назад, NERV сказал:

стаб LF60AB Стабилизатор который выдаёт 6 вольт при минимальном входном 7 вольт.

Крутистор можно поставить качественный.

Купить супер качественные детали мне выйдет намного дешевле чем отправлять по гаранти.



Кстати, сегодня я заказал в чипе ползунок который за 700 р, или в конце этой недели или в начале той отпишусь насколько он подойдет.

3852A-282-502AL



[NERV]

Просто МФД (циферки нечаянно туда попали)с апгрейдом.

[NERV]

надо было 3852С-282-502AL брать.

http://www.mouser.com/ds/2/54/85126-776477.pdf

[vfp7]

4 минуты назад, NERV сказал:

надо было 3852С-282-502AL брать.

http://www.mouser.com/ds/2/54/85126-776477.pdf



Размер вроде только другой.

В чипе тот есть в наличии а других нет ...

/ с доставкой удобнее, через евросеть за пару дней /

Изменено 2 февраля 2017 года в 15:21 пользователем vfp7

[NERV]

Придётся дырочку больше делать.



[vfp7]

6 минут назад, NERV сказал:

Придётся дырочку больше делать.





Хотел спросить - Вы оставите в цепи последовательный резистор на 500 Ом или под деинсталляцию?

Я хочу его вырезать, типа сам буду принимать решение о предельном усилении ...



Который вверху на корпусе ползунка на этом фото, под пленочкой:

Изменено 2 февраля 2017 года в 15:27 пользователем vfp7

[NERV]

Оставил .

Без него ни как,так как резик двух сторонний.

[NERV]

Имел в виду регулировочный резик.



[vfp7]

5 минут назад, NERV сказал:

Оставил .

Без него ни как,так как резик двух сторонний.



Хм, почему?

Там же можно задействовать только средний выход и конечный ...

Я баловался с подбором сопротивлений - смысл в том что если цепь ниже 500 Ом то детектор сходит с ума от дикого уровня усиления.

То есть это сопротивление просто дает минимальное сопротивление цепи в 500 Ом, а потенциометр регулирует дополнительно от 0 до 5 кОм, то есть цепь регулируется от 500 Ом минимум до 5,5 кОм максимум ...



Там даже подключение вида: вход на крайний левый контакт ползунка, сопротивление 500 Ом от этого левого контакта к среднему, и с правого контакта выход ...

Изменено 2 февраля 2017 года в 15:34 пользователем vfp7

[NERV]

Чуть не так.

не знаю как мультиметром ,на осцылографе всё по другому.

[vfp7]

2 минуты назад, NERV сказал:

Чуть не так.

не знаю как мультиметром ,на осцылографе всё по другому.



У Вас как он был подключен?



[NERV]

Если 3 апгрейд то так же как у вас.

[NERV]

Всё равно у Сига дури замного и его приходится душить.

А крутистором я пользуюсь только для подгона грунта.

Уважаемый Асго давал рекомендации.





Изменено 2 февраля 2017 года в 15:43 пользователем NERV

[дмитрий А]

вот сцуко прикол-отдать 20 тонн за прошивку-11 за ап и еще и паять самому а сережку не надо ли напрячь

[vfp7]

3 минуты назад, дмитрий А сказал:

вот сцуко прикол-отдать 20 тонн за прошивку-11 за ап и еще и паять самому а сережку не надо ли напрячь



Честно говоря по этому моменту только нехорошие слова находятся, так что я лучше промолчу про все что связанно с коммерцией вокруг Сига ...

Остается только плюнуть и доделать по нормальному все это ...



[NERV]

А зачем хорошего человека напрягать ерундой.

У него и так куча спиногрызов с тучей придуманных проблем.

Главное идея,

Изменено 2 февраля 2017 года в 15:56 пользователем NERV

[дмитрий А]

5 минут назад, NERV сказал:

А зачем человека напрягать ерундой.

У него и так куча спиногрызов с тучей придуманных проблем.

Главное идея,

замечательно-так и надо-пусть бабло рубит на ровном месте,а на остальное куй кладет

[mehannik]

Только что, дмитрий А сказал:

вот сцуко прикол-отдать 20 тонн за прошивку-11 за ап и еще и паять самому





"Бизнес по русски"

[NERV]

Я о Сергее ни чё плохого сказать не могу очень отзывчивый человек и всегда идёт на встречу.

А так как мы люди мы все можем делать ошибки.

Вот у колеги МФТ с крутистором,два года ходит и ни каких проблем.

И по воздуху со стандартной катушкой на 65см видит.(сам в шоке)

Эму также апгрейд делал Асго.



Изменено 2 февраля 2017 года в 16:05 пользователем NERV
