Наушники bingle b616

[Я.М.М.26RU]

Я когда к асе трансмиттер брал. То тоже по началу звук был плохой. Перепоял вход трансмиттера и все заработало громко и чётко.

Схемку перепайки могу нарисовать если надо.

[Frost1978]

@Я.М.М.26RU , все, кто читает эту ветку будут Очень Благодарны за схему и пояснения

[Я.М.М.26RU]

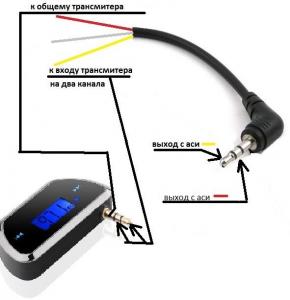

Так работает на асе. К другим приборам не проверял!

Изменено 3 марта 2018 года в 08:11 пользователем Я.М.М.26RU

[сергей67]

5 часов назад, Я.М.М.26RU сказал:



Так работает на асе. К другим приборам не проверял!

т.е красный и желтый идут в связке а белый на  на начало контакта джека

[Я.М.М.26RU]

55 минут назад, сергей67 сказал:

т.е красный и желтый идут в связке а белый на  на начало контакта джека

Белый не задействован. Да и цвета могут быть разные.

Я показал что с чем соединить. Прозвоните свой джек и поймете...



[сергей67]

в общем менял я местами все что возможно.ни чего не помогает.

[Георгий III]

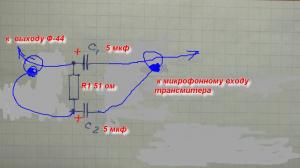

Пришлось взять в руки паяльник и вот что получилось

Изменено 13 марта 2018 года в 15:10 пользователем Георгий III
всё работает реально! Использовался телефон нокия и трансмитер старого образца.

[Frost1978]

@Георгий III , звук громкий стал? И можете подробней нарисовать, что и куда припаяли, как и где разместили конденсаторы и сопротивление?

Изменено 13 марта 2018 года в 17:26 пользователем Frost1978

[Георгий III]

18 часов назад, Frost1978 сказал:

@Георгий III , звук громкий стал? И можете подробней нарисовать, что и куда припаяли, как и где разместили конденсаторы и сопротивление?



 Конкретно сказать ничего не могу, так как существует энное количество типов тех же конденсаторов и сопротивлений. Те же трансмитеры, выпускаются давно и имеют различие по конструкции и стабилизации частоты. То что я использовал из  деталей,  представляют собой радиодетали выпущенные ещё при советской власти. Трансмиттер будет помоложе, возраст неизвестен, куплен с рук лет 10 назад с одной фиксированной частотой. Его пришлось перестраивать под нужную частоту передачи. Частота ни о чём не говорит, может быть любая. У меня была цель загнать сигнал трансмиттера на ту частоту, который принимает давно забытый, но ещё живой телефон Нокия.  Ну очень уж было интересно.  Как я писал выше, детали старые советские крупногабаритные. О них нет смысла говорить конкретно. Монтаж деталей спаян в воздухе, просто попробовать получится не получится. Получилось. Громкость чуть меньше если сравнивать с проводными наушниками если использовать R1 51 ом. Если его заменить на 150 ом, то вроде разницы по сравнению с проводными наушниками   по громкости нет.  При монтаже использовал экранированный провод. Центральный провод на центральный джека, При разборке джека будет видно куда паять оплётку.  Есть небольшая разница в звучании определения металлов.   Железо звучит хуже, остальное чистые приятные радующие слух звуки  Когда же   уже растает!!!

Изменено 14 марта 2018 года в 11:51 пользователем Георгий III

[Frost1978]

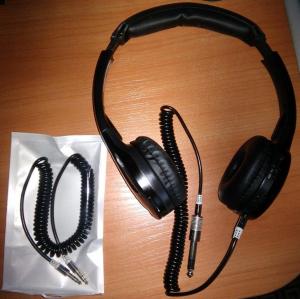

Пока не съездил за сопротивлениями и конденсаторами, но на али заказал два витых провода с разъемами. Стоили не дорого, рублей по 150 кажется, разъемы металл, длина при растяжении 1,2 м. На фото всё видно. Теперь будет комфортно при использовании ушей в качестве проводных. Это на случай, если не смогу побороть трансмиттер.

[сергей67]

7 часов назад, Frost1978 сказал:

Пока не съездил за сопротивлениями и конденсаторами, но на али заказал два витых провода с разъемами. Стоили не дорого, рублей по 150 кажется, разъемы металл, длина при растяжении 1,2 м. На фото всё видно. Теперь будет комфортно при использовании ушей в качестве проводных. Это на случай, если не смогу побороть трансмиттер.

а не мала ли длинна 1.2м?

[Frost1978]

@сергей67 , должно хватить, у стандартных ушей вкладных, которыми всегда с F44 пользовался столько же. В витом проводе удобно то, что не нужно излишек никуда прятать, в карман или еще куда.

Посмотрел в заказ еще раз: длина 1,5 м, стоимость 75р+45р доставка.

[Георгий III]

На что надо обратить внимание если будет искажённый сигнал. 1 Искажённый сигнал возможен при чрезмерной накачки низкочастотным сигналом который вдувается в трансмиттер. Ограничить его можно сопротивлением. Я впаивал и 300 ом. При таком значении неплохо звучит с Фишером, а вот если вдуть с компа музыку, да на всю, уже слышно подхрипывание. 2. Также хрипы возможны из-за ухода частоты передачи трансмиттера. В моём случае используется самый простейший трансмиттер, у которого при подключении к различным источникам, а это Фишер или компьютер наблюдается уход частоты передатчика(трансмиттера). Лечится путём подстройки приёмника. Скажем чистенький сигнал с компа на частоте 100,00 но с Фишера есть подхрипывание. Перестраевам приём, допустим на 100, 05 или 100.1 и всё о,кей. Теперь про конденсаторы. Вполне проходят конденсаторы до 47 мкф, большее значение не пробовал, так как большая ёмкость имеет и большие размеры. Детали не обязательно искать по магазинам их легко можно найти  у телемастеров... Вроде всё. Удачи!

7 часов назад, Frost1978 сказал:

Пока не съездил за сопротивлениями и конденсаторами, но на али заказал два витых провода с разъемами. Стоили не дорого, рублей по 150 кажется, разъемы металл, длина при растяжении 1,2 м. На фото всё видно. Теперь будет комфортно при использовании ушей в качестве проводных. Это на случай, если не смогу побороть трансмиттер.







[Георгий III]

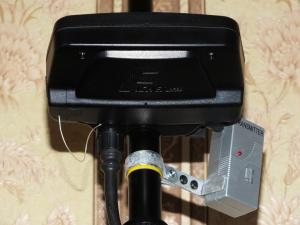

 В итоге у меня получилось вот так,  плюс телефон Нокия 6303, который имеет очень хорошую фотокамеру, малый вес, а приёмник можно перестраивать в ручном режиме через 50 кГц.

[rapid]

Получил эти наушники, отлично работают без всяких доработок. Отклик аналогичен проводным ушам. Перепаивать ничего не надо. Сорекс.

[сергей67]

2 часа назад, rapid сказал:

Получил эти наушники, отлично работают без всяких доработок. Отклик аналогичен проводным ушам. Перепаивать ничего не надо. Сорекс.

а вот на фишере они не работают как надо





[BupycFSB]

А на Терках эти наушники пробовал кто-нибудь?

[rapid]

21 минуту назад, сергей67 сказал:

а вот на фишере они не работают как надо





а попробуйте зелёный штекер воткнуть в блок.

[Feel Good]

18 часов назад, BupycFSB сказал:

А на Терках эти наушники пробовал кто-нибудь?



Я недавно заказал такие. Работают без проблем. В штекер впаивал резистор по схеме.

[Frost1978]

@rapid , зеленый в блок, это в смысле в блок МД? Так и втыкаем.

Изменено 27 марта 2018 года в 13:38 пользователем Frost1978

[rapid]

4 минуты назад, Frost1978 сказал:

@rapid , зеленый в блок, это в смысле в блок МД? Так и втыкаем.



Я просто вначале воткнул красный - и было крайне тихо. Потом воткнул зелёный - и стало норм. А потом вспомнил про эту тему, где жаловались на тихий звук)

[Андрей Петрович]

Пришли уши bingle b616. Всё работает отлично с имеющимися проводами. МД - Е Трак.

Тема ведь именно про эти наушники?! Соответственно про фишеры и другие приборы ничего не скажу относительно совместимости.

[Удача]

Добрый вечер. Пробывал наушники с Т-2SE, работают нормально при громкости на мд в половину плюс 30%. При полной громкости на мд , помехи. К мд зелёный штекер. Красный пишут это к микрофону. Задержки нет.

[сергей67]

видимо они идут ко всем приборам кроме фишеров

[Wolgograd]

Тоже юзаю биглы,только перепаял в трансмиттере провод(из него вывел на джек большой)В самом трансе 4ре контакта:Л..ПР..масса и микрофон.Так вот если припаять :л,пр,масса,то почему то звук тихий,а если к массе закоротить микрофон,то звук громче??х/з что.И ещё по ходу у терок(после 16гв)стерео звук что ли,так как три контакта на входе,L..P.. и масса.Может мне надо большой джек 3-х контактный впаять??

[Shmurfik]

Привет всем.



Подскажите по проблеме. При первом подключении "бинглов" к Сорекс ПРО, мелодия включении была слышна,при последующих подключениях,вместо этой мелодии-только хрип.

Еще возникает подобный шипение/хрип,но вместо звука "перегрузки" прибора... ,в остальном все отлично.

В чем может быть причина ?



С уважением,Иван.

[Frost1978]

Продаю свои наушники:

http://mdrussia.ru/topic/74777-prodam- naushniki-bingle-b616-mo-peresyl/

Изменено 15 мая 2018 года в 06:15 пользователем Frost1978

[Frost1978]

Что-то не покупают мои ушки

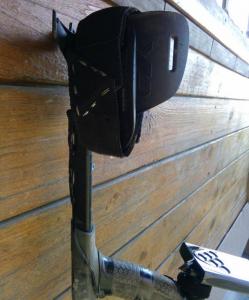

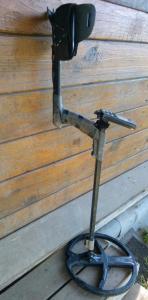

Тем временем купил XP DEUS, но не с беспроводными ушами WS4 и без Блока как планировал, а как раз-таки с Блоком и без ушей WS4. Вот как Судьба-Злодейка тасует свою колоду Привык к беспроводным ушам на Деусе и B616 до покупки WS4 снял с продажи, прилепив к DEUS.

Звук нормальный, Li-Pol аккумуляторов на 2-4-х часовой выход хватает и еще остается на такой же.  До отказа акб не разряжаю, ставлю на зарядку после каждого выхода. Провод от Блока к трансмиттеру взял плоский, сделан из двух проводов от вкладных ушей, прихватил провод на штангу черной изолентой. Трансмиттер для первого выхода ей же примотал, но тогда нет доступа к акб. Нашел кусок широкого стяжного ремня от чего-то на липучке. Единственное, липучка как-то странно пришита была: две части липучки оказывались на разных сторонах, пришивать было лень, перевернул шлею ремня и скрепил степлером. Стало как раз.

По впечатлениям: звук громкий, ветер, даже очень сильный - звук в ушах не глушит, ушки легкие, удобные, если честно, даже лучше, чем WS4. Трансмиттер со штанги не соскальзывает. Пока не найду уши WS4 по адекватной цене - буду использовать Bingle B616.

[сергей67]

1 час назад, Frost1978 сказал:

Что-то не покупают мои ушки

Тем временем купил XP DEUS, но не с беспроводными ушами WS4 и без Блока как планировал, а как раз-таки с Блоком и без ушей WS4. Вот как Судьба-Злодейка тасует свою колоду Привык к беспроводным ушам на Деусе и B616 до покупки WS4 снял с продажи, прилепив к DEUS.

Звук нормальный, Li-Pol аккумуляторов на 2-4-х часовой выход хватает и еще остается на такой же.  До отказа акб не разряжаю, ставлю на зарядку после каждого выхода. Провод от Блока к трансмиттеру взял плоский, сделан из двух проводов от вкладных ушей, прихватил провод на штангу черной изолентой. Трансмиттер для первого выхода ей же примотал, но тогда нет доступа к акб. Нашел кусок широкого стяжного ремня от чего-то на липучке. Единственное, липучка как-то странно пришита была: две части липучки оказывались на разных сторонах, пришивать было лень, перевернул шлею ремня и скрепил степлером. Стало как раз.

По впечатлениям: звук громкий, ветер, даже очень сильный - звук в ушах не глушит, ушки легкие, удобные, если честно, даже лучше, чем WS4. Трансмиттер со штанги не соскальзывает. Пока не найду уши WS4 по адекватной цене - буду использовать Bingle B616.

а чего поменял фишер 44?

[Frost1978]

@сергей67 , да как-то после Деуса F44 уже не то. Привык за два года к полифонии и другим возможностям Деуса: ходил в этом сезоне с F44 и тосковал о Деусе. И то, что не удалось прикрутить к F44 уши B616 тоже роль сыграло конечно. Привык к беспроводным ушам, пока с Деусом ходил. Хотя с F44 находки были, как с Nel Thunder в чистом от мусора поле, так и с Nel Snake на мусорке. Жаль не удалось толком по мусорке походить в этом сезоне с F44+Nel Snake, с прошлого года это урочище не жгли.

Возможность появилась - купил DEUS, а F44, катушки и аккумы АА выставил на продажу, т.к. два прибора держать смысла нет.

Изменено 24 мая 2018 года в 06:03 пользователем Frost1978
