Помогите разобраться с обозначениями на карте


DJJ777

Рекомендованные сообщения

Всем здравствуйте. Принимайте новичка....) не могу понять обозначения на карах, помогите разобраться. Может ли это место быть местом старой церкви или что это вообще?

 http://SSMaker.ru/3941ae24/ по Шуберту

http://SSMaker.ru/6982bc0c/ современная (обратите внимание на круг, вокруг чего то)
Все ссылки с одного и того же места.
Ссылка на комментарий
Поделиться на других сайтах

Тема Помогите разобраться с обозначениями на карте создана на форуме Карты.

1 - курган, 2 - объект геодезической сети, 3 - ничего не видно

это не фото, это почтовые марки

Ссылка на комментарий
Поделиться на других сайтах

На Шуберте мельница. БОба может все же мельница??

На третей возможно ЛЭП, нужно посмотреть глобальнее - должна быть единая линий ЛЭП с этими опорами

Ссылка на комментарий
Поделиться на других сайтах

может все же мельница?

так вроде водяные мельницы обозначали? а реки нет. у курганов похожий значок

Ссылка на комментарий
Поделиться на других сайтах

так вроде водяные мельницы обозначали? а реки нет. у курганов похожий значок

А может она и не водяная была.

Вот http://www.uhodovo.ru/poleznaya-informaciya/poleznaya-informaciya/uslovnie-znaki-kart-mende


Ссылка на комментарий
Поделиться на других сайтах

А может она и не водяная была

нуу, на вашей картинке так обозначается водяная. а воды там нет. ветряные обозначаются иначе, не спутаешь. а курган так же

Ссылка на комментарий
Поделиться на других сайтах

1 - курган, 2 - объект геодезической сети, 3 - ничего не видно

это не фото, это почтовые марки

соглашусь.  1 - курган или насыпь.

Ссылка на комментарий
Поделиться на других сайтах

Курган. А на кургане - геодезический пункт.

Ссылка на комментарий
Поделиться на других сайтах

Всем спасибо за ответы и подсказки. Есть смысл там что нить поискать?

хотя наверное нельзя...как я понял вот об этом идёт речь....

2.1. В соответствии с постановлением Совета Министров СССР от 17 марта 1983 г. № 218 охране подлежат:

пункты триангуляции, трилатерации и полигонометрии 1, 2, 3 и 4-го классов - центры, наружные знаки, ориентирные пункты;

пункты нивелирования I, II, III и IV классов - вековые, фундаментальные, грунтовые, скальные, стенные реперы и марки;

пункты гравиметрических сетей - центры фундаментальных и основных пунктов I и II классов, пунктов-спутников и контрольные реперы;

пункты астрономических определений;

постоянные пункты триангуляции и полигонометрии 1 и 2-го разрядов центры и наружные знаки;

пункты специальных геодезических сетей - центры, контрольные марки, наружные знаки, ориентирные пункты;

световые маяки и навигационные знаки.

Изменено пользователем DJJ777
Ссылка на комментарий
Поделиться на других сайтах

На курганах, в курганах, рядом с курганами копать не надо...

Ссылка на комментарий
Поделиться на других сайтах

Просто курган. 1-высота в метрах. Если бы был на нем стоял геодезический пункт, то около значка еще были бы цифры.

Ссылка на комментарий
Поделиться на других сайтах

Serge23, это не просто курган. просто курган был раньше. треугольник с точкой - объект геодезической сети. а с уходящими в стороны черточками - на кургане

Ссылка на комментарий
Поделиться на других сайтах

Serge23, это не просто курган. просто курган был раньше. треугольник с точкой - объект геодезической сети. а с уходящими в стороны черточками - на кургане

 Конечно.  http://base1.gostedu.ru/47/47985/

Ссылка на комментарий
Поделиться на других сайтах

При всем уважении. Где отметка высоты тригопункта?




Изменено пользователем Serge23
Ссылка на комментарий
Поделиться на других сайтах

Serge23, ты видишь суслика?

Ссылка на комментарий
Поделиться на других сайтах

При всем уважении. Где отметка высоты тригопункта?




Видимо ниже условного знака.

Ссылка на комментарий
Поделиться на других сайтах

а он есть. вот и здесь то же самое.

Ссылка на комментарий
Поделиться на других сайтах

Видимо ниже условного знака.

Тогда пойдет. А иначе - треугольный курган, так как тригопункту положено иметь отметку высоты. :D

Ссылка на комментарий
Поделиться на других сайтах

А иначе - треугольный курган

курганом этот черный треугольник с точкой не станет даже при отсутствии цифр


где вы нашли такое обозначение у курганов?

Ссылка на комментарий
Поделиться на других сайтах

Пардон, точку не увидел. Крест в центре попутал, косоглазого)))



По поводу кургана - с точки зрения топографии - это насыпь, если она выражается в масштабе карты, то обозначается фигурой, повторяющей форму кургана, с "шипами" наружу. Если не выражается - то кружок с "шипами".



А с точкой, да, тригопункт в любом случае, на чем бы он не находился. Еще раз извиняюсь за невнимательность. Но где цифры обозначения высоты?

Изменено пользователем Serge23
Ссылка на комментарий
Поделиться на других сайтах

обозначается фигурой, повторяющей форму кургана, с "шипами" наружу.

 ключевое слово - черный  :)

Ссылка на комментарий
Поделиться на других сайтах

а он есть. вот и здесь то же самое.

Совершенно правы отметка высоты имеется рядом 225 или что то вроде того.... Но как я понял этот объект не стоит внимания...(

Ссылка на комментарий
Поделиться на других сайтах

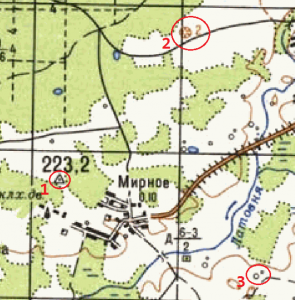

56ef05d575237_.thumb.png.a89212368e44d8b

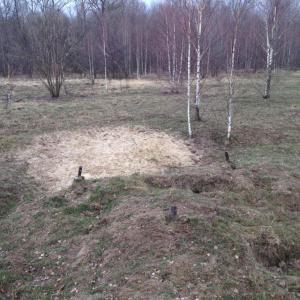

Был на точке 1, там  -
IMG_4223.thumb.jpg.5f2b66714c68de22894ca
(и походу кто-то уже рылся...)

Сам не местный, что там было, не пойму :)
Также интересно что за маленькие кружочки (3), как правило с точечкой?!...

Ссылка на комментарий
Поделиться на других сайтах

Условные знаки 1989 г. планов масштабом 1:500, 1:1000, 1:2000, 1:5000 найдёте ЗДЕСЬ.

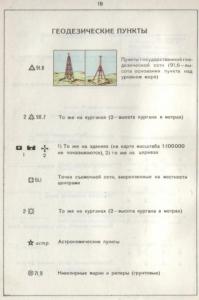

Под номером 1 скорее всего геодезический пункт (по предыдущим картам)

p18.thumb.JPG.3c4a9f18e837bd367e4cd2a043

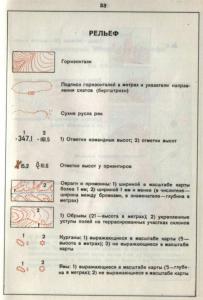

По номером 2 яма

p33.thumb.JPG.89ea01216ee0bb88fdafe17b74

По номером три нужно искать

P/S Условные знаки военно-топографических карт Российской империи

Ссылка на комментарий
Поделиться на других сайтах

6 часов назад, Flair сказал:

что за маленькие кружочки (3), как правило с точечкой?

боюсь соврать, но так вроде кусты обозначали

Ссылка на комментарий
Поделиться на других сайтах

В 20.03.2016в23:41, Flair сказал:

56ef05d575237_.thumb.png.a89212368e44d8b
Был на точке 1, там  -
IMG_4223.thumb.jpg.5f2b66714c68de22894ca
(и походу кто-то уже рылся...)

Сам не местный, что там было, не пойму :)
Также интересно что за маленькие кружочки (3), как правило с точечкой?!...

Номер 2.Это песчаный карьер.
