Металлоискатель АКА Беркут 5 (отзывы, форум, обсуждение)

[viktorr]

5 минут назад, 72 Владимир сказал:

12+9  меньше чем 10 круглая т.к  так как меньше по диаметру,как сказали выше всё дело в физике и элепсе

9 меньше а 12 больше ))) речь не об этом , на желтом камрад написал что 12.5 х 9 больше 13 на чуть , вот как это понимать , так ему никто не ответил , по логике 13 должна больше быть

[Владька]

@viktorr Интереееесно и странно.Мой мозг отказывается это понимать.Как так 12.5×9 >13

[72 Владимир]

14 минуты назад, viktorr сказал:

9 меньше а 12 больше ))) речь не об этом , на желтом камрад написал что 12.5 х 9 больше 13 на чуть , вот как это понимать , так ему никто не ответил , по логике 13 должна больше быть

Однозначно нет,глубина прямо пропорциональна размеру катушки чем больше размер тем больше глубина

[Владька]

Щас увидел что оказывается есть двух частотные катушки с переключателем на катушке.Но цена как у трёх частотной. У Порываева в магазине цена 14100-13"

Изменено 15 декабря 2016 года в 11:15 пользователем Владька
доп

[72 Владимир]

6 минут назад, Владька сказал:

Щас увидел что оказывается есть двух частотные катушки с переключателем на катушке.Но цена как у трёх частотной. У Порываева в магазине цена 14100-13"

Переключатель на катушке в моём понимании вещь не серьезная

[Владька]

@72 Владимир Ну судя по описанию сделано все продуманной.Переключатель загерметизирован.Все водонепроницаемо.Какая то планка стоит что бы при наклоне штанги не давил на переключатель.А так заманчиво .Но ценаа

[72 Владимир]

Там землеройк продаёт подобную спрашивается почему?

[Владька]

@72 Владимир наверное занимается продажей

[72 Владимир]

Наверно.

[viktorr]

В 15.12.2016 в 22:01, Владька сказал:

@72 Владимир наверное занимается продажей

Да он постоянно продает катушки и б\у и новые , на все гарантия и дешевле чем в магазе

[aleks.royal]

Для прошивки Беркут 5 необязательно покупать оригинальный кабель! Если вы хотя бы немного разбираетесь в электронике,
то можно обойтись старым дата кабелем для закачки мелодий в телефоны Samsung X640, или Сименс.
Я использовал кабель KQ-U8A, производитель Nemroz. Кабель выполнен на чипе CP2101. Схема очень простая и надежная.
В моем металлоискателе, выпущенном в апреле 2013 года разъем для подключения кабеля не установлен, стоит только
 4-х контактный разъем для подключения специального программатора, да и то только по питанию.Для установки прибор надо
 было отправлять в Москву на фирму Ака, что долго да и денег тратить не хотелось. Проконсультировался с сотрудниками Ака,
ребята молодцы, подсказали что можно подключаться прямо к процессору, ножки 32, 33 и GND.Однако предупредили, что не все
 кабели могут работать, конкретно по моему они не знали! В кабеле использовал только 3 провода RXD, TXD и GND. Подключение
 перекрестное - RXD кабеля к TXD процессора, TXD кабеля к RXD процессора, GND к разъему для программатора- 2 ножка со стороны наушника.
Сначала установил прошивку 5.15, затем 5.16, все работает. Вот как-то так, может кому пригодится!

[Baik222]

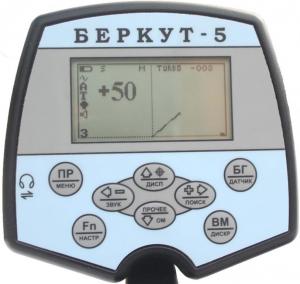

Ребята скажите пожалуйста что обозначает значёк находящийся под индикацией батарейки?

[Владька]

Это означает что включён фильтр электропомех

[aleks.royal]

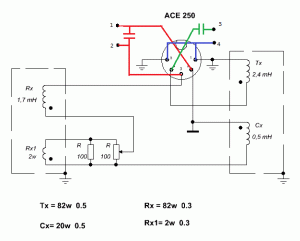

В прошлом году от старого прибора Garrett у меня осталась дополнительная катушка.Посмотрев в интернете и увидев что внутри кроме проволоки и резисторов ничего нет, я решил приделать её к Беркуту. Купил 2 разъёма- папу на 5 штырей и маму на 4 спаял небольшой переходник (Чтобы не портить разъём на катушке). Добавил 2 конденсатора по 100 нф, для RX параллельно контактам 1-2, второй последовательно на контакт 3, контакт 4 является одновременно и корпусом. 3-4 это обмотка TX.Конденсатор для RX точно посчитать не смог- не чем было померить индуктивность . Подключил это все к Беркуту, прибор определил катушку как 10 кГц, баланс грунта выполнялся, все вроде работает нормально, но в поле не пробовал. В принципе можно сделать даже многочастотную катушку, только нужно точно определить индуктивность RX. С обмоткой TX проще, здесь индуктивность видна 2,4 мН, конденсаторы я посчитал: для 7 кГц -258 нф, для 14 кГц- 64 нф. Может кто- нибудь подобное пробовал делать, или знает индуктивность RX точно, что там приблизительно 1,7 - можно не писать, это я и так вижу.

[Владька]

@aleks.royal вы меня извините конечно.но вы человек новый я понимаю.методы которые вы предлагает естественно пробовать ни кто не будет(лично я не стал бы)убить птицу перед началом сезона думаю ни кто не решится(хотя может из того что вы предлагает и все действенно)но у нас страна кулибиных.может кто и рискнет.А так знаете вы похожи на провокатора(не в обиду)типа вы сломайте а я вам метод ещё подскажу

[Владька]

Хотя интересно

[a.seeker]

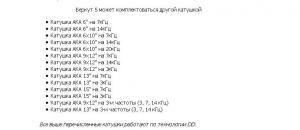

Для Беркута выпускается 14 разных катушек! Зачем что то ещё придумывать.



[Владька]

@a.seeker согласен с вами полностью.Блин дело наверно в том что денег то не у всех есть.У меня тоже есть аська и катушка(за зиму то же на неё смотрю типа пустить на снайперку)но че то рисковать как то не хочется

[aleks.royal]

Катушек для Беркута 5 действительно много! Я сам пробовал ходить с 12 дюймовой на 14 кГц, и с 6х10 на 7 кГц, но потом  все равно поставил на место штатную, с ней как - то лучше получается, даже 16 чешуек поднял. Все беркутовские катушки DD, только на первых моделях ака были катушки моно, так вот в поле коллега со старым ака вектор и такой катушкой уделал меня полностью, взял после меня с Беркутом и товарища с Прошкой еще 18 монет! Катушка Аськи- моно, уже сведена в ноль, получается , что нужно настроить её в резонанс на нужной частоте, это гораздо проще, чем делать полностью самодельную. Такие тоже находил на форумах. Турбо- режим лучше сразу  не включать, чтобы не давать большой ток в каскаде TX. Вообще с каскадом TX особых проблем нет, прибор сам устанавливает частоту. Проблема с RX - если не попадешь в резонанс - не будет чувствительности толком. Расчеты для катушек есть интернете, там все просто. Главное узнать индуктивность RX - если кто- то замерит, отпишитесь.

[aleks.royal]

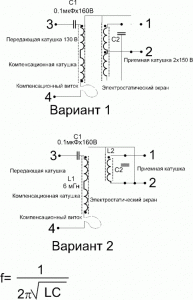

 Вот нашел ссылку на самодельную катушку и схему катушки АКА.http://www.akalipsis.ru/index.php/forumaka/11-obshie_tehnicheskie_voprosi/2000-slomanaya_katushka.?limit=6&start=24

[дмитрий А]

35 минут назад, aleks.royal сказал:

Катушек для Беркута 5 действительно много! Я сам пробовал ходить с 12 дюймовой на 14 кГц, и с 6х10 на 7 кГц, но потом  все равно поставил на место штатную, с ней как - то лучше получается, даже 16 чешуек поднял. Все беркутовские катушки DD, только на первых моделях ака были катушки моно, так вот в поле коллега со старым ака вектор и такой катушкой уделал меня полностью, взял после меня с Беркутом и товарища с Прошкой еще 18 монет! Катушка Аськи- моно, уже сведена в ноль, получается , что нужно настроить её в резонанс на нужной частоте, это гораздо проще, чем делать полностью самодельную. Такие тоже находил на форумах. Турбо- режим лучше сразу  не включать, чтобы не давать большой ток в каскаде TX. Вообще с каскадом TX особых проблем нет, прибор сам устанавливает частоту. Проблема с RX - если не попадешь в резонанс - не будет чувствительности толком. Расчеты для катушек есть интернете, там все просто. Главное узнать индуктивность RX - если кто- то замерит, отпишитесь.

за две копейки можно купить и голову себе и другим не забивать

[aleks.royal]

 Так можно и копать не ходить - Пошел в антикварную лавку, купил что надо и сиди , в танки играй И нех.... грязь месить!

[a.seeker]

Тут уже каждому своё, кто то любит поковырятся в электронике, а кому то легче купить. Просто я думаю что самодельная или переделанная катушка будет работать не стабильно и не даст желаемого результата.

[дмитрий А]

1 час назад, aleks.royal сказал:

 Так можно и копать не ходить - Пошел в антикварную лавку, купил что надо и сиди , в танки играй И нех.... грязь месить!

ну вешай все подряд-катушки то одинаковые,только штекеры у них разные

[aleks.royal]

Катушка аси тем и хороша, что внутри ничего кроме проволоки нет! Добавляй конденсаторы и вперед. 3х частотная катушка АКА устроена так-же , конденсаторы в ней находятся снаружи в коробке с переключателем частот - Эту тайну мне работники Ака подсказали. Внутри катушки находятся только две обмотки, их индуктивность постоянна, частота меняется только конденсаторами. В одночастотных катушках АКА внутри залиты конденсаторы, поэтому на другой частоте они работать не будут. На приемной частоту можно будет только уменьшить, а на передающей только увеличить. 6 дюймовая катушка Ака тоже DD, моно-катушек сейчас АКА не выпускает. На сильно замусоренном моно катушка лучше различает цели, ей лучше добивать, где нужна площадь- лучше DD катушка.  Вот здесь понятней расписано http://hobby-detecting.ru/razlichie-mono-i-dd-dd-katushek-likbez-koparyam/

Изменено 6 февраля 2017 года в 13:01 пользователем aleks.royal

[дмитрий А]

49 минут назад, aleks.royal сказал:

Катушка аси тем и хороша, что внутри ничего кроме проволоки нет! Добавляй конденсаторы и вперед. 3х частотная катушка АКА устроена так-же , конденсаторы в ней находятся снаружи в коробке с переключателем частот - Эту тайну мне работники Ака подсказали. Внутри катушки находятся только две обмотки, их индуктивность постоянна, частота меняется только конденсаторами. В одночастотных катушках АКА внутри залиты конденсаторы, поэтому на другой частоте они работать не будут. На приемной частоту можно будет только уменьшить, а на передающей только увеличить. 6 дюймовая катушка Ака тоже DD, моно-катушек сейчас АКА не выпускает. На сильно замусоренном моно катушка лучше различает цели, ей лучше добивать, где нужна площадь- лучше DD катушка.  Вот здесь понятней расписано http://hobby-detecting.ru/razlichie-mono-i-dd-dd-katushek-likbez-koparyam/

открыл глаза

[aleks.royal]

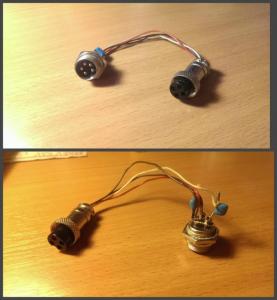

Вот такой переходник получается

[aleks.royal]

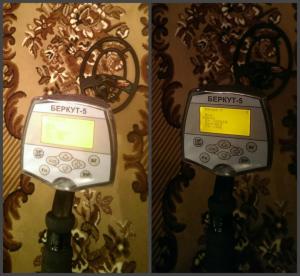

А вот так это выглядит живьем, катушка определилась как 10200 Гц - 10,2 кГц. Конденсаторы стоят по 100нФ, индуктивность 2,4 мГн, по расчетам тоже примерно так получается!

[mehannik]

2 часа назад, aleks.royal сказал:

Катушка аси тем и хороша, что внутри ничего кроме проволоки нет!



Там ещё и подстроечник есть...аккурат под надписью находится.

[aleks.royal]

Подстроечник стоит для сведения катушек в ноль, в некоторых катушках делается дополнительный виток. Он нам не нужен. точнее не мешает  - его один раз на заводе настроили и всё. Сведение в ноль самая тупая процедура при изготовлении катушки, а здесь её уже сделали до нас. Проще плату вытравить и спаять чем изготовить катушку прием- передача самостоятельно! Поверь, я этой хренью маялся, собирал Volksturm SM, на первом катушку сделал, а на втором не смог - так другу плату отдал, пусть тренируется!
